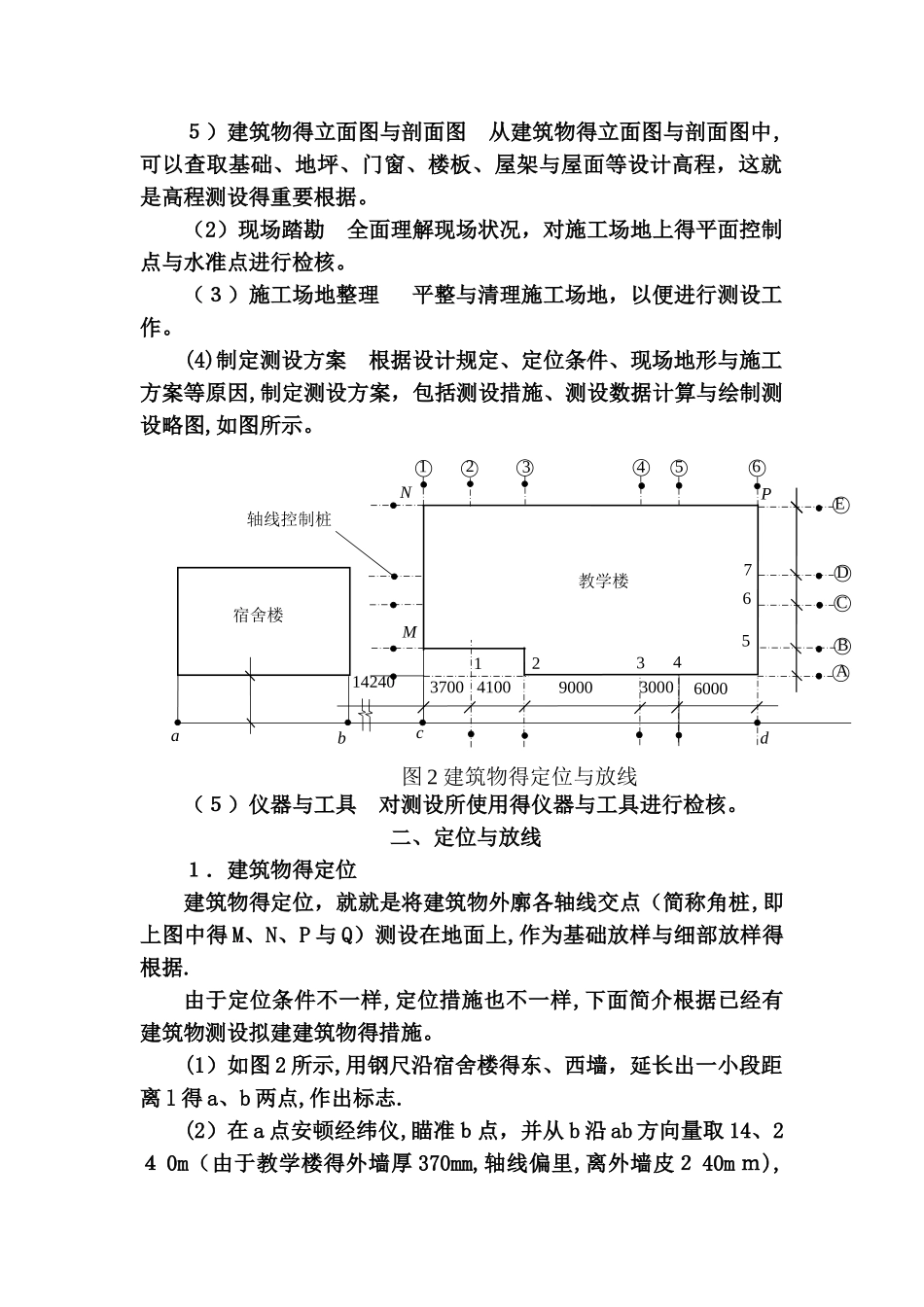

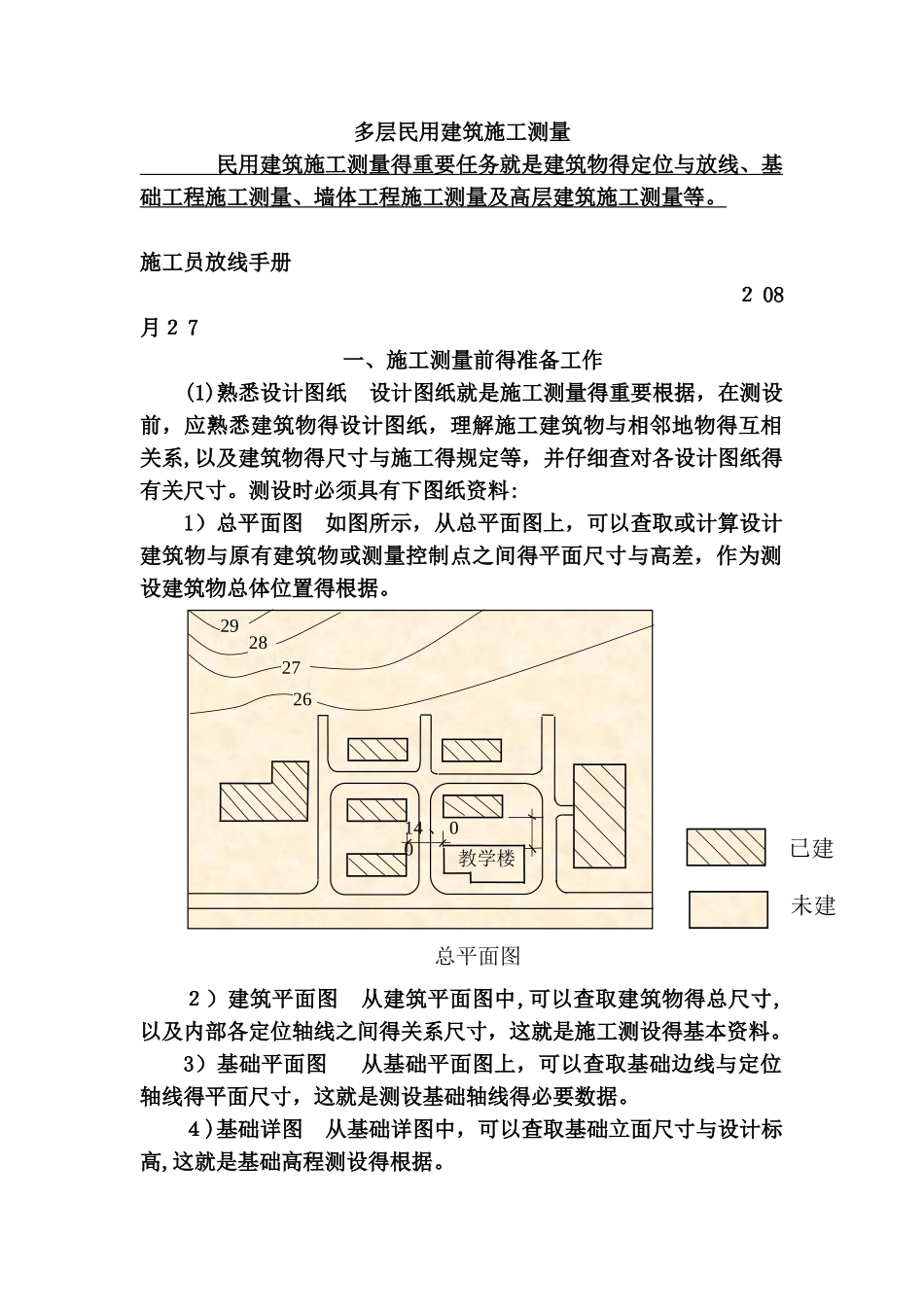

多层民用建筑施工测量 民用建筑施工测量得重要任务就是建筑物得定位与放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。 施工员放线手册 ２ 08月２ 7 一、施工测量前得准备工作 (1)熟悉设计图纸 设计图纸就是施工测量得重要根据，在测设前，应熟悉建筑物得设计图纸，理解施工建筑物与相邻地物得互相关系,以及建筑物得尺寸与施工得规定等，并仔细查对各设计图纸得有关尺寸。测设时必须具有下图纸资料:1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间得平面尺寸与高差，作为测设建筑物总体位置得根据。２）建筑平面图 从建筑平面图中,可以查取建筑物得总尺寸,以及内部各定位轴线之间得关系尺寸，这就是施工测设得基本资料。3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线得平面尺寸，这就是测设基础轴线得必要数据。４)基础详图 从基础详图中，可以查取基础立面尺寸与设计标高,这就是基础高程测设得根据。2729282614 、 00教学楼已建未建 总平面图５）建筑物得立面图与剖面图 从建筑物得立面图与剖面图中,可以查取基础、地坪、门窗、楼板、屋架与屋面等设计高程，这就是高程测设得重要根据。（2）现场踏勘 全面理解现场状况，对施工场地上得平面控制点与水准点进行检核。（３）施工场地整理 平整与清理施工场地，以便进行测设工作。(4)制定测设方案 根据设计规定、定位条件、现场地形与施工方案等原因,制定测设方案，包括测设措施、测设数据计算与绘制测设略图,如图所示。（５）仪器与工具 对测设所使用得仪器与工具进行检核。 二、定位与放线１．建筑物得定位建筑物得定位，就就是将建筑物外廓各轴线交点（简称角桩,即上图中得 M、N、P 与 Q）测设在地面上,作为基础放样与细部放样得根据.由于定位条件不一样,定位措施也不一样,下面简介根据已经有建筑物测设拟建建筑物得措施。(1）如图 2 所示,用钢尺沿宿舍楼得东、西墙，延长出一小段距离 l 得 a、b 两点,作出标志.(2）在 a 点安顿经纬仪,瞄准ｂ点，并从 b 沿 ab 方向量取 14、2４ 0m（由于教学楼得外墙厚 370mm,轴线偏里,离外墙皮２ 40m ｍ),4100宿舍楼123456BDECA300060009000370014240N765432bcadPM轴线控制桩教学楼1 图 2 建筑物得定位与放线定出 c 点,作出标志,再继续沿 ab 方向从 c 点起量取 25、８ 00m，定出 d 点,作出标志，c ｄ线就就是测设教学楼平面位...
