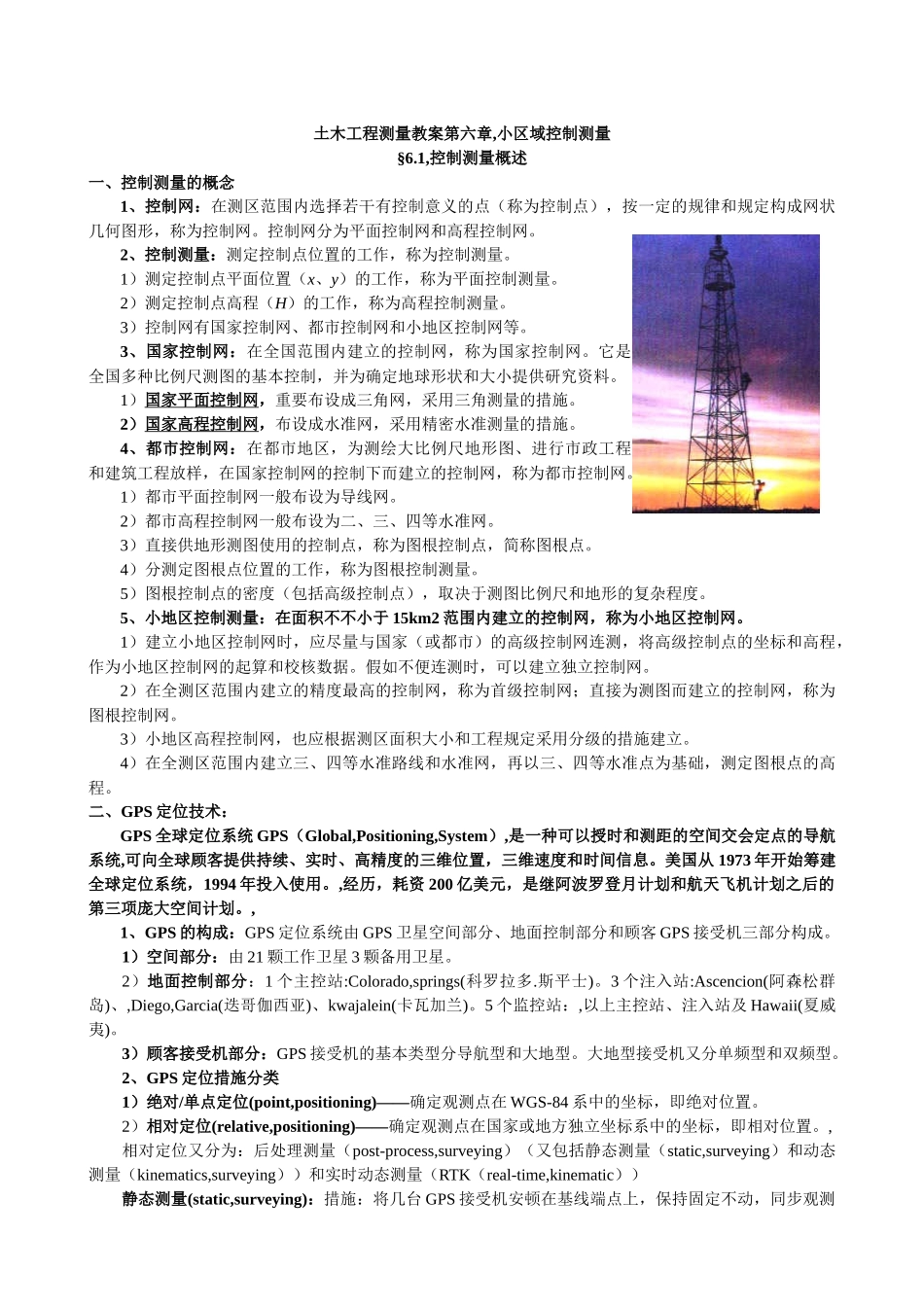

土木工程测量教案第六章,小区域控制测量§6.1,控制测量概述一、控制测量的概念1、控制网：在测区范围内选择若干有控制意义的点（称为控制点），按一定的规律和规定构成网状几何图形，称为控制网。控制网分为平面控制网和高程控制网。2、控制测量：测定控制点位置的工作，称为控制测量。1）测定控制点平面位置（x、y）的工作，称为平面控制测量。2）测定控制点高程（H）的工作，称为高程控制测量。3）控制网有国家控制网、都市控制网和小地区控制网等。3、国家控制网：在全国范围内建立的控制网，称为国家控制网。它是全国多种比例尺测图的基本控制，并为确定地球形状和大小提供研究资料。1）国家平面控制网，重要布设成三角网，采用三角测量的措施。2）国家高程控制网，布设成水准网，采用精密水准测量的措施。4、都市控制网：在都市地区，为测绘大比例尺地形图、进行市政工程和建筑工程放样，在国家控制网的控制下而建立的控制网，称为都市控制网。1）都市平面控制网一般布设为导线网。2）都市高程控制网一般布设为二、三、四等水准网。3）直接供地形测图使用的控制点，称为图根控制点，简称图根点。4）分测定图根点位置的工作，称为图根控制测量。5）图根控制点的密度（包括高级控制点），取决于测图比例尺和地形的复杂程度。5、小地区控制测量：在面积不不小于 15km2 范围内建立的控制网，称为小地区控制网。1）建立小地区控制网时，应尽量与国家（或都市）的高级控制网连测，将高级控制点的坐标和高程，作为小地区控制网的起算和校核数据。假如不便连测时，可以建立独立控制网。2）在全测区范围内建立的精度最高的控制网，称为首级控制网；直接为测图而建立的控制网，称为图根控制网。3）小地区高程控制网，也应根据测区面积大小和工程规定采用分级的措施建立。4）在全测区范围内建立三、四等水准路线和水准网，再以三、四等水准点为基础，测定图根点的高程。二、GPS 定位技术：GPS 全球定位系统 GPS（Global,Positioning,System）,是一种可以授时和测距的空间交会定点的导航系统,可向全球顾客提供持续、实时、高精度的三维位置，三维速度和时间信息。美国从 1973 年开始筹建全球定位系统，1994 年投入使用。,经历，耗资 200 亿美元，是继阿波罗登月计划和航天飞机计划之后的第三项庞大空间计划。,1、GPS 的构成：GPS 定位系统由 GPS 卫星空间部分、地面控制部分和顾客 GPS 接受机三部分构成。1）空间部分：由 21 颗工作卫星...
