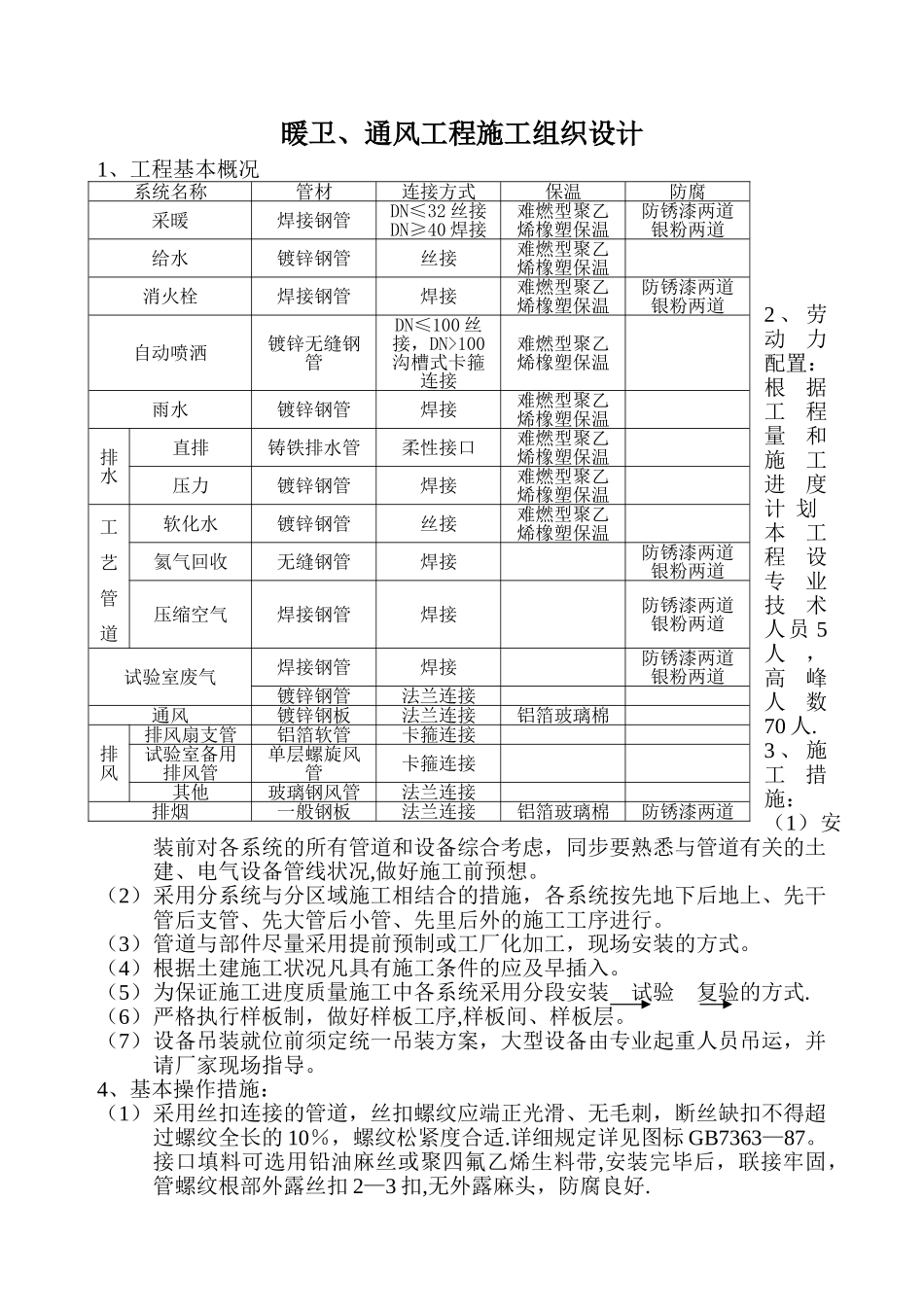

暖卫、通风工程施工组织设计1、工程基本概况2 、 劳动力配置:根据工程量和施工进度计 划本工程设专业技术人员 5人,高峰人数70 人.3 、 施工措施:(1)安装前对各系统的所有管道和设备综合考虑,同步要熟悉与管道有关的土建、电气设备管线状况,做好施工前预想。(2)采用分系统与分区域施工相结合的措施,各系统按先地下后地上、先干管后支管、先大管后小管、先里后外的施工工序进行。(3)管道与部件尽量采用提前预制或工厂化加工,现场安装的方式。(4)根据土建施工状况凡具有施工条件的应及早插入。(5)为保证施工进度质量施工中各系统采用分段安装 试验 复验的方式.(6)严格执行样板制,做好样板工序,样板间、样板层。(7)设备吊装就位前须定统一吊装方案,大型设备由专业起重人员吊运,并请厂家现场指导。4、基本操作措施:(1)采用丝扣连接的管道,丝扣螺纹应端正光滑、无毛刺,断丝缺扣不得超过螺纹全长的 10%,螺纹松紧度合适.详细规定详见图标 GB7363—87。接口填料可选用铅油麻丝或聚四氟乙烯生料带,安装完毕后,联接牢固,管螺纹根部外露丝扣 2—3 扣,无外露麻头,防腐良好.系统名称管材连接方式保温防腐采暖焊接钢管DN≤32 丝接DN≥40 焊接难燃型聚乙烯橡塑保温防锈漆两道银粉两道给水镀锌钢管丝接难燃型聚乙烯橡塑保温消火栓焊接钢管焊接难燃型聚乙烯橡塑保温防锈漆两道银粉两道自动喷洒镀锌无缝钢管DN≤100 丝接,DN>100沟槽式卡箍连接难燃型聚乙烯橡塑保温雨水镀锌钢管焊接难燃型聚乙烯橡塑保温排水直排铸铁排水管柔性接口难燃型聚乙烯橡塑保温压力镀锌钢管焊接难燃型聚乙烯橡塑保温工艺管道软化水镀锌钢管丝接难燃型聚乙烯橡塑保温氦气回收无缝钢管焊接防锈漆两道银粉两道压缩空气焊接钢管焊接防锈漆两道银粉两道试验室废气焊接钢管焊接防锈漆两道银粉两道镀锌钢管法兰连接通风镀锌钢板法兰连接铝箔玻璃棉排风排风扇支管铝箔软管卡箍连接试验室备用排风管单层螺旋风管卡箍连接其他玻璃钢风管法兰连接排烟一般钢板法兰连接铝箔玻璃棉防锈漆两道(2)焊接:采用焊接的管道,可根据现场状况选择电、气焊。焊接后焊口平直度不超过壁厚的 1/4,焊缝加强面不超过 1㎜。焊口表面无烧穿、裂纹、结瘤、夹渣和气孔等缺陷,焊皮均匀一致,检查合格后,焊缝防腐处理及时.详细规定见GB50236-98.(3)法兰连接:法兰连接时应保持平行,其偏差不不小于法兰外径的 1.5‰,且不不小于2㎜,不得用强紧螺栓的措施消除偏斜.法...
