2025年电路基础分析知识点整理

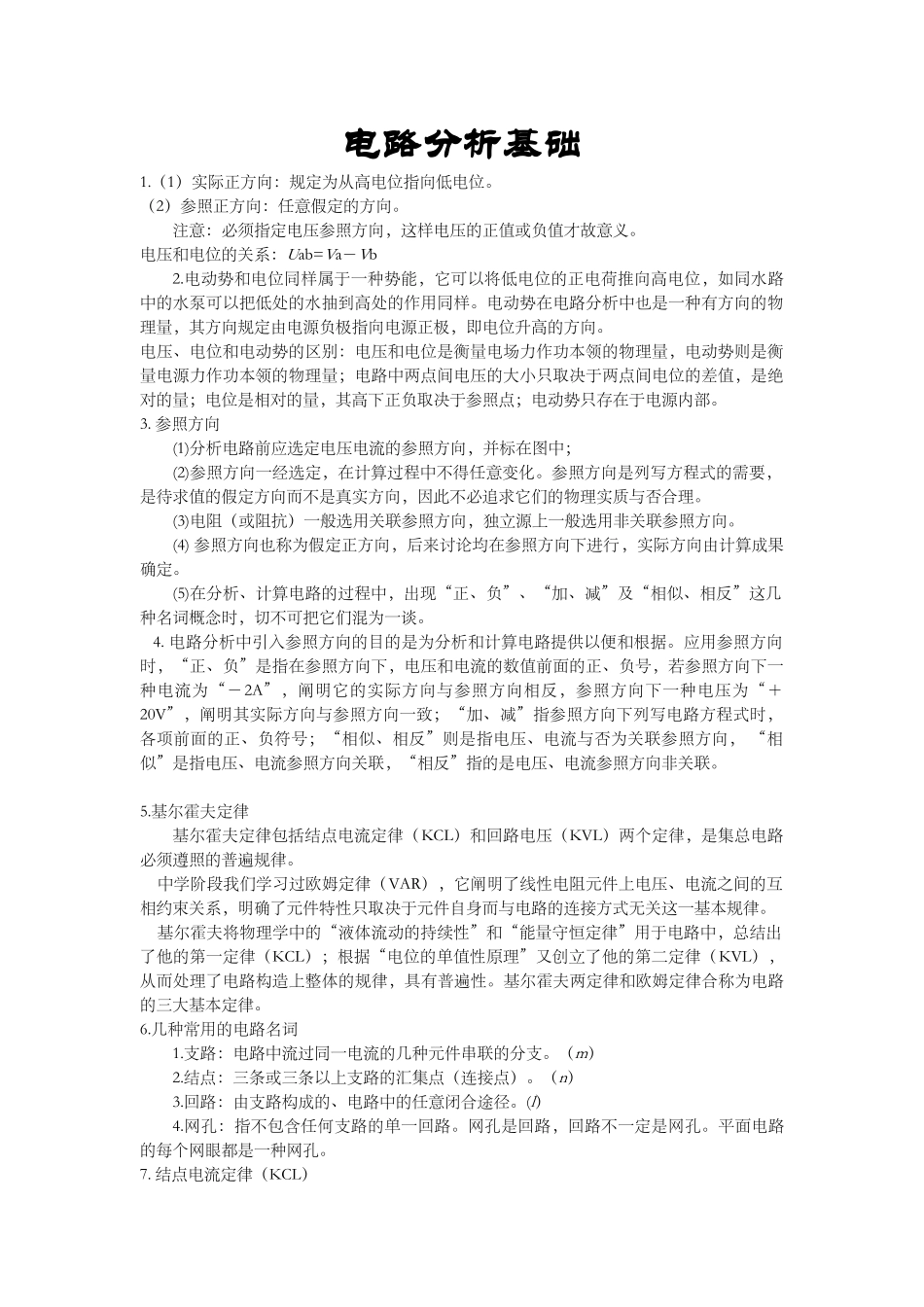

2025年电路基础分析知识点整理_第1页
1/31

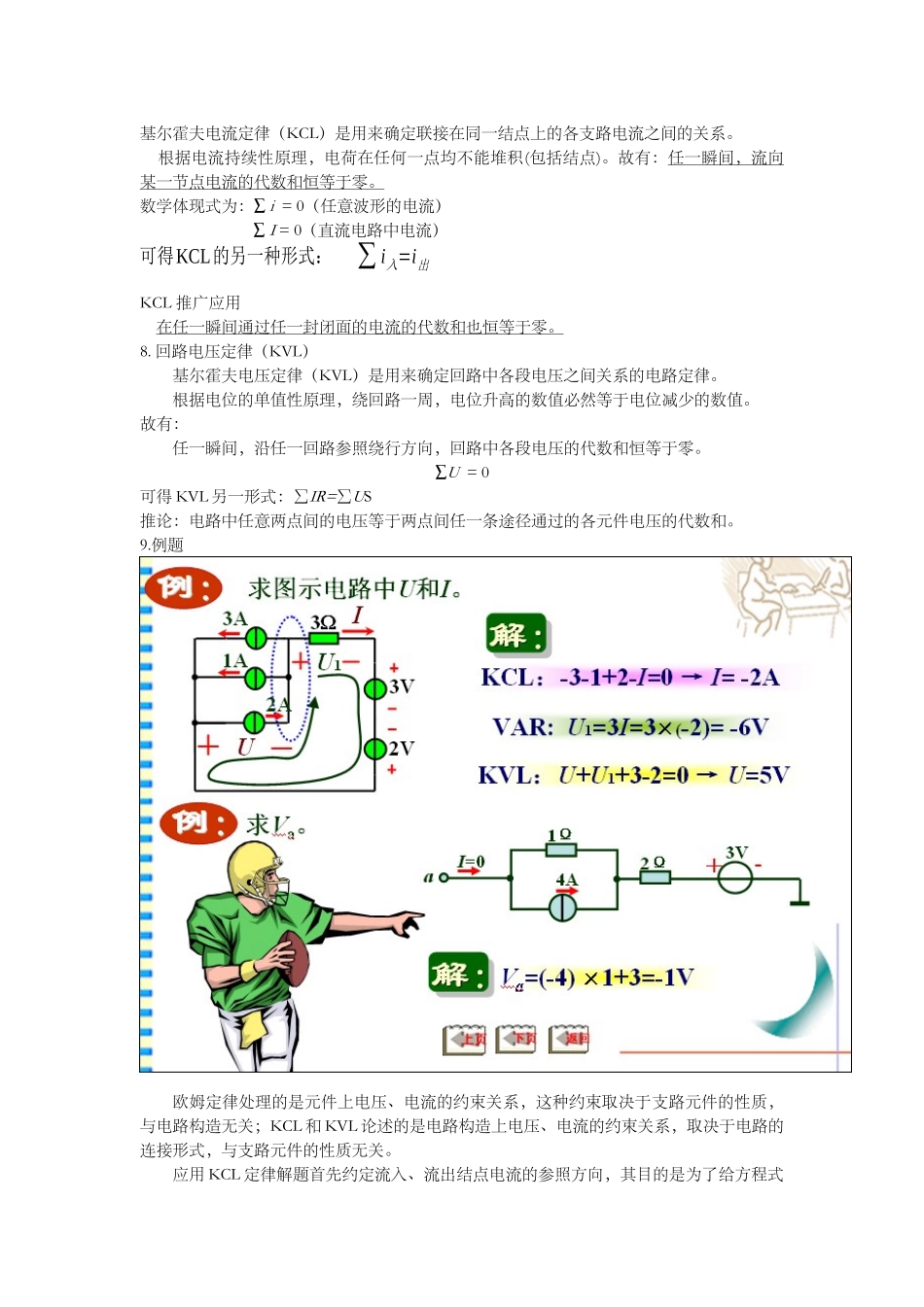

2025年电路基础分析知识点整理_第2页
2/31

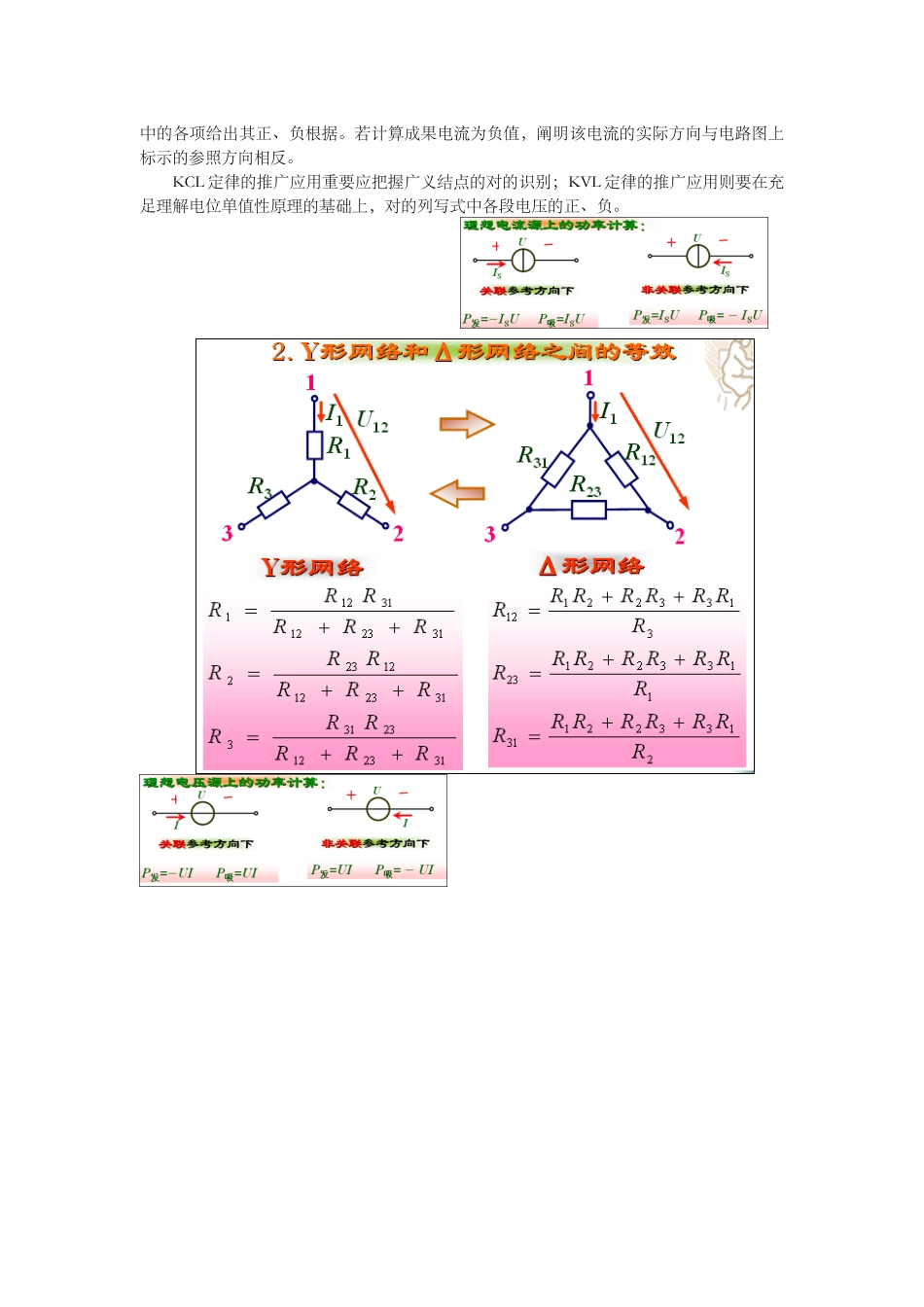

2025年电路基础分析知识点整理_第3页
3/31
电路分析基础1.(1)实际正方向:规定为从高电位指向低电位。(2)参照正方向:任意假定的方向。注意:必须指定电压参照方向,这样电压的正值或负值才故意义。电压和电位的关系:Uab=Va-Vb2.电动势和电位同样属于一种势能,它可以将低电位的正电荷推向高电位,如同水路中的水泵可以把低处的水抽到高处的作用同样。电动势在电路分析中也是一种有方向的物理量,其方向规定由电源负极指向电源正极,即电位升高的方向。电压、电位和电动势的区别:电压和电位是衡量电场力作功本领的物理量,电动势则是衡量电源力作功本领的物理量;电路中两点间电压的大小只取决于两点间电位的差值,是绝对的量;电位是相对的量,其高下正负取决于参照点;电动势只存在于电源内部。3. 参照方向(1)分析电路前应选定电压电流的参照方向,并标在图中;(2)参照方向一经选定,在计算过程中不得任意变化。参照方向是列写方程式的需要,是待求值的假定方向而不是真实方向,因此不必追求它们的物理实质与否合理。(3)电阻(或阻抗)一般选用关联参照方向,独立源上一般选用非关联参照方向。(4) 参照方向也称为假定正方向,后来讨论均在参照方向下进行,实际方向由计算成果确定。(5)在分析、计算电路的过程中,出现“正、负”、“加、减”及“相似、相反”这几种名词概念时,切不可把它们混为一谈。 4. 电路分析中引入参照方向的目的是为分析和计算电路提供以便和根据。应用参照方向时,“正、负”是指在参照方向下,电压和电流的数值前面的正、负号,若参照方向下一种电流为“-2A”,阐明它的实际方向与参照方向相反,参照方向下一种电压为“+20V”,阐明其实际方向与参照方向一致;“加、减”指参照方向下列写电路方程式时,各项前面的正、负符号;“相似、相反”则是指电压、电流与否为关联参照方向, “相似”是指电压、电流参照方向关联,“相反”指的是电压、电流参照方向非关联。 5.基尔霍夫定律基尔霍夫定律包括结点电流定律(KCL)和回路电压(KVL)两个定律,是集总电路必须遵照的普遍规律。 中学阶段我们学习过欧姆定律(VAR),它阐明了线性电阻元件上电压、电流之间的互相约束关系,明确了元件特性只取决于元件自身而与电路的连接方式无关这一基本规律。 基尔霍夫将物理学中的“液体流动的持续性”和“能量守恒定律”用于电路中,总结出了他的第一定律(KCL);根据“电位的单值性原理”又创立了他的第二定律(KVL),从而处理了电路构造上整体的规律,具...
