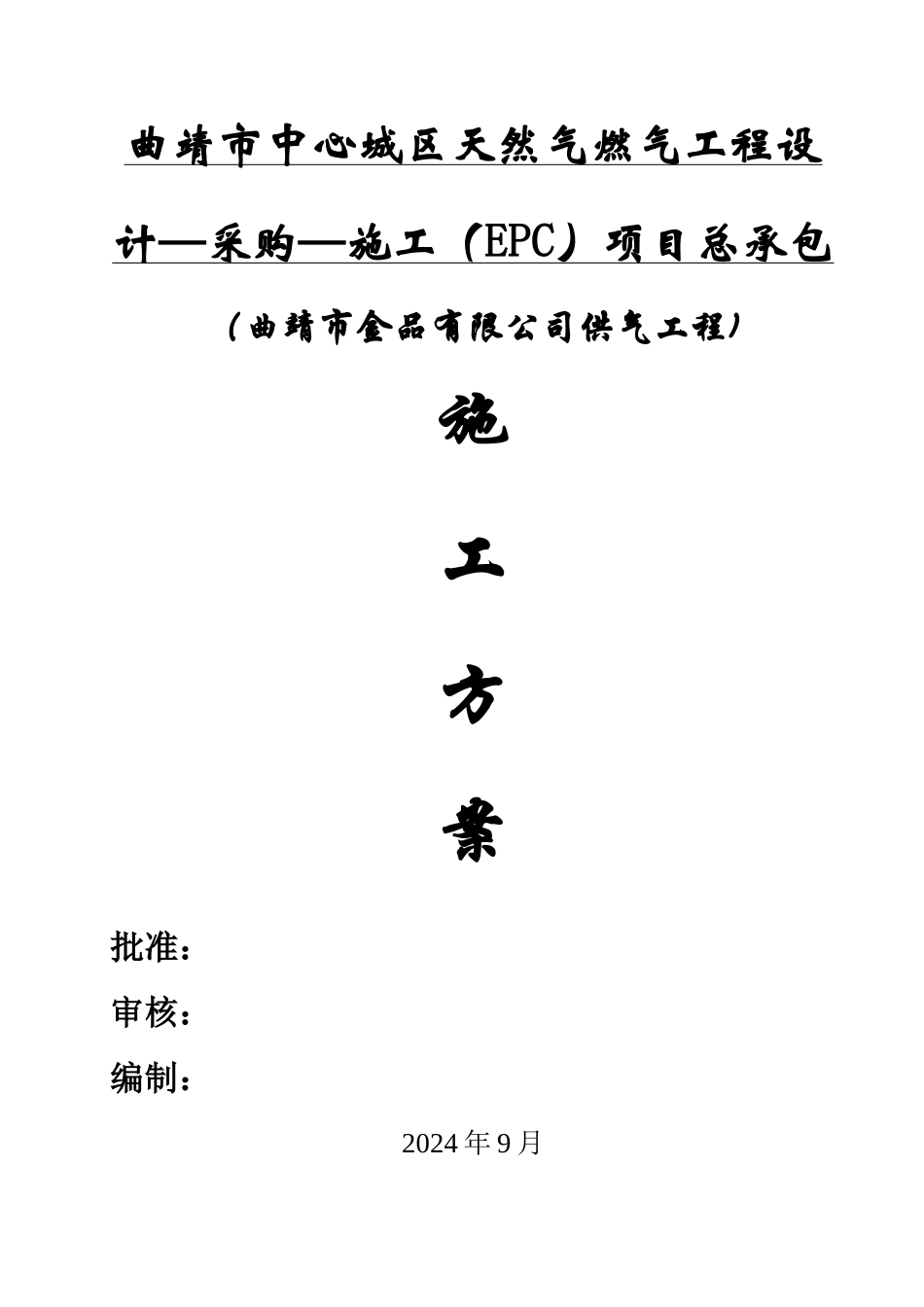

曲靖市中心城区天然气燃气工程设计—采购—施工（ EPC ）项目总承包 （曲靖市金品有限公司供气工程)施工方案批准：审核：编制： 2024 年 9 月云南省第二安装工程公司目录一。 工程概述 31 、工程内容及特点 3 2 、工程量 3 二。 编制依据 3 1 、 本工程编制依据 3 2 、 本工程所采纳的法律规范、标准编目 3 三 . 施工程序 4 1 ．工艺流程 4 2 。 技术准备 4 四 。 施工方法 4 1 ．施工准备 4 2 ．地上钢管安装 4 3. 放线开槽 5 4 。 管道焊接组装 5 5. 材料，管件加工 6 6 。 铺管敷设及附件安装 7 7 。 吹扫 7 8 。 设备、流量计安装 7 9. 试压 8 10 。 土方回填 8 五 . 进度计划 8 1 ．施工进度计划 8 2 ．安排劳动力 8 六 。 资源配置计划 Error: Reference source not found 1 、 参加本项目的主要施工管理人员表 9 2 、设备登记表 9 七 。 安全技术措施 9 八 。 质量管理措施 10 1 。 质量目标 10 2. 保证措施 10 九 . 文明施工措施 11 十 。 施工平面布置 11 1 、场地使用、临时性现场用水和用电 11 2 、 管材、管件保管与堆放 11 附表一 工程施工工艺流程图 12 附表二 地上管安装顺序图 12 附表三 施工进度计划 13 附表四 劳 动 力 计 划 表 14 附表五 项目安全管理体系 14 一. 工程概述1、工程内容及特点本工程是曲靖市金品有限公司供气工程，为小型工业用户，该工程位于曲靖市麒麟区沿江乡新发村沾潦公路旁。共 2 个用气点.设计为整体撬装供气,起点接撬装设备，调压器前中压管道 Ф57*4 约 2 米，设计终点为厂房用气点前球阀处。调压器调压前压力为 0。35MPa，调压后设计压力为 0.1MPa。整个工程共设置 1 台调压器,管道自起点接出后,经调压、计量后到达本次设计终点。2、工程量2。1、管网 中压无缝钢管：Ф57X4—2m低压无缝钢管：Ф57X4—38m;Ф32X3.0—10m;2。2、其他 调压箱 1 台，调压器为 PN16 DN50 Q=100Nm3/h。进口压力 0.2-0。4MPa，出口压力 0.1MPa.二。 编制依据1、本工程编制依据曲靖市金品有限公司供气工程有关技术资料;国家现行的有关法律规范、标准、规程;曲靖市金品有限公司供气工程施工图；2、本工程所采纳的法律规范、标准编目《工程测量法律规范》GB50026—2024 《城镇燃气输配工程施工及验收法律规范》CJJ33—2024《城镇...
