2025年景观桥工程墩台施工质量控制手册全册实用

2025年景观桥工程墩台施工质量控制手册全册实用_第1页
1/43
2025年景观桥工程墩台施工质量控制手册全册实用_第2页
2/43
2025年景观桥工程墩台施工质量控制手册全册实用_第3页
3/43

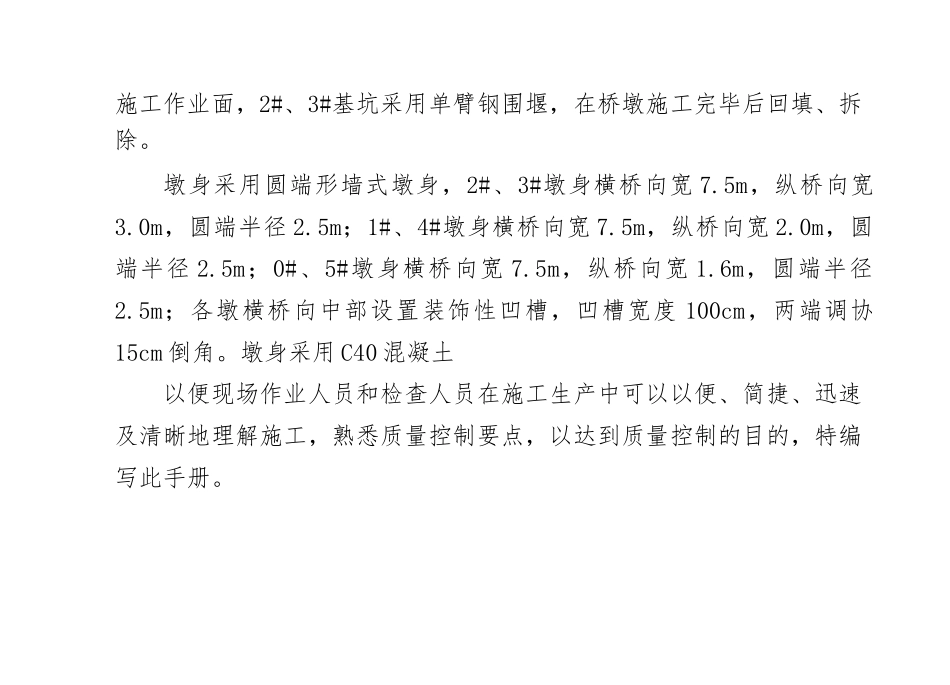

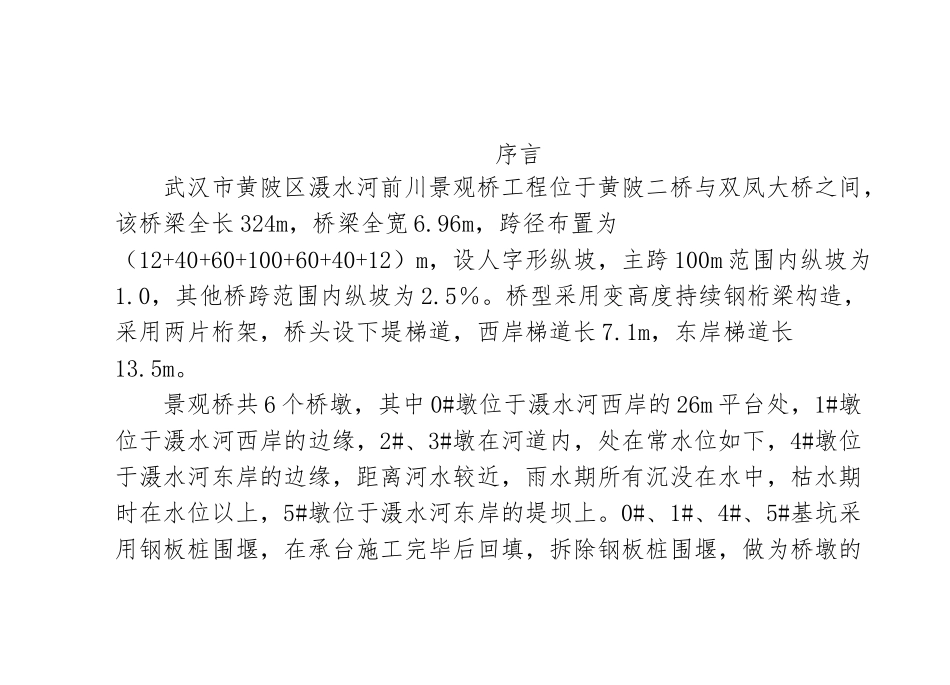

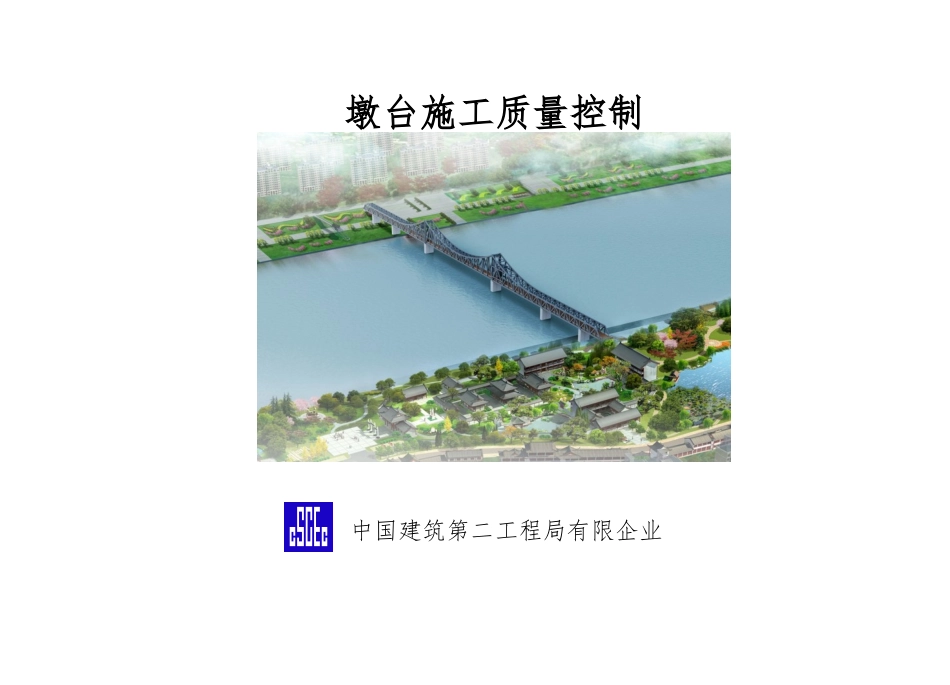

墩台施工质量控制 中国建筑第二工程局有限企业 序言武汉市黄陂区滠水河前川景观桥工程位于黄陂二桥与双凤大桥之间,该桥梁全长 324m,桥梁全宽 6.96m,跨径布置为(12+40+60+100+60+40+12)m,设人字形纵坡,主跨 100m 范围内纵坡为1.0,其他桥跨范围内纵坡为 2.5%。桥型采用变高度持续钢桁梁构造,采用两片桁架,桥头设下堤梯道,西岸梯道长 7.1m,东岸梯道长13.5m。景观桥共 6 个桥墩,其中 0#墩位于滠水河西岸的 26m 平台处,1#墩位于滠水河西岸的边缘,2#、3#墩在河道内,处在常水位如下,4#墩位于滠水河东岸的边缘,距离河水较近,雨水期所有沉没在水中,枯水期时在水位以上,5#墩位于滠水河东岸的堤坝上。0#、1#、4#、5#基坑采用钢板桩围堰,在承台施工完毕后回填,拆除钢板桩围堰,做为桥墩的施工作业面,2#、3#基坑采用单臂钢围堰,在桥墩施工完毕后回填、拆除。墩身采用圆端形墙式墩身,2#、3#墩身横桥向宽 7.5m,纵桥向宽3.0m,圆端半径 2.5m;1#、4#墩身横桥向宽 7.5m,纵桥向宽 2.0m,圆端半径 2.5m;0#、5#墩身横桥向宽 7.5m,纵桥向宽 1.6m,圆端半径2.5m;各墩横桥向中部设置装饰性凹槽,凹槽宽度 100cm,两端调协15cm 倒角。墩身采用 C40 混凝土以便现场作业人员和检查人员在施工生产中可以以便、简捷、迅速及清晰地理解施工,熟悉质量控制要点,以达到质量控制的目的,特编写此手册。一、墩柱施工工艺根据墩柱的高度不一样,0、1、4、5#桥墩采用一模到顶的施工工艺,2、3#桥墩采用分两节倒模的工艺,详细工艺如下: 二、施工质量控制要点、有关规范、检查内容1 模板制作、安装、拆除作业模板制造(1)墩柱模板采用大块组合定型钢模板,圆端实体墩柱,墩身分为圆弧部分和平模部分,一节模板共分四块,中间为平模,两端为圆弧段模板,模板间采用螺栓连接。(2)模板准备:首先按照设计图纸进行模板配置,然后对模板进行组合、整理后用机械抛光,清理洁净(用手摸完后无黑迹)后刷脱模剂,涂刷时保证均匀、不流淌、不漏涂。抛光要做到抛出钢模板的本色 ,表面光洁、平整,且模板边角必须顺直、平整、洁净。挑选模板要检查模板肋齐全、板眼一致,分堆码放,便于控制并用于同一部位,有助于控制组合钢模板拼缝的严密度和平整度。(3)模板加工精度① 模板安装容许偏差:a.表面平整度:3mmb.模板的侧向弯曲:L/1 500mmc.两模板内侧宽度:+10mm,-5mmd.相邻两模板错台 1mm② 焊接钢构造制作与安装工程的...
