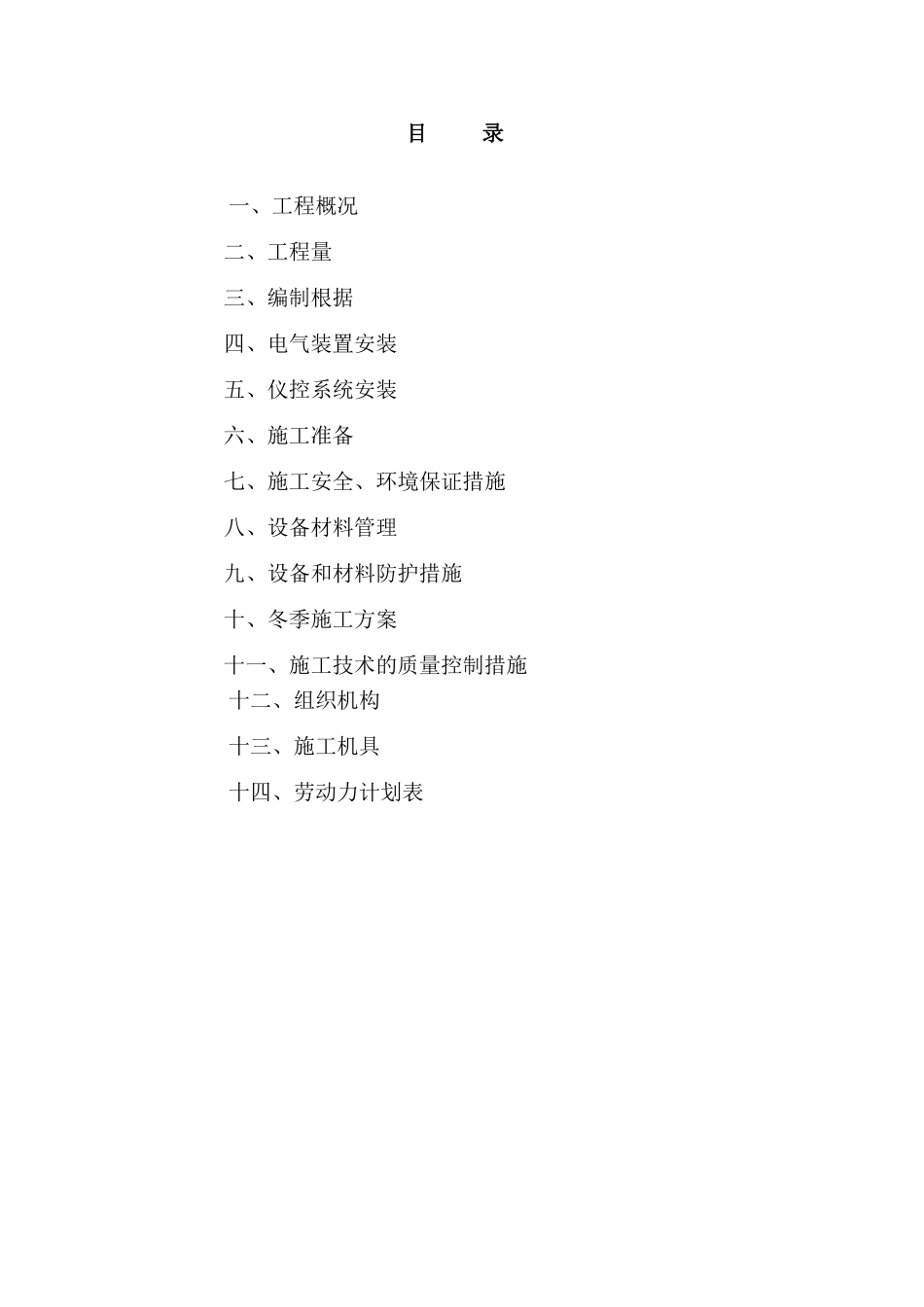

宣钢四万制氧机工程仪电控系统施工工程 施工组织设计方案 目 录 一、工程概况二、工程量三、编制根据四、电气装置安装五、仪控系统安装六、施工准备七、施工安全、环境保证措施八、设备材料管理九、设备和材料防护措施十、冬季施工方案十一、施工技术的质量控制措施十二、组织机构十三、施工机具十四、劳动力计划表一、工程概况：1、工程名称：宣钢四万制氧机工程仪电控系统施工地点：宣钢东厂区建设性质：技术改造工期安排：2010 年 11 月 1 日动工； 2011 年 1 月 30 日竣工。 2、工程承包范围：宣钢宣钢四万制氧机工程仪电控安装项目包括制氧设备的仪、电（高、低压）控系统安装。详细安装内容包括空气过滤器及压缩系统、空气预冷系统、空气纯化系统、空气分离系统（含制氩系统）、透平膨胀机系统、氧气压缩系统、氮压机二期、冷却水、液储、液体蒸发等系统的仪表、高、低压电气设备、电缆、柜子等安装；施工还包括分馏塔区域照明电气施工。二、工程量 电气系统施工：空压机系统：主电机 0KW，电压 10KV，变频启动；低压辅助项目安装调试；氧透系统（两套）：主电机一台 6000KW，电压 10KV，电抗器降压启动；一台4000 KW，电压 10KV，电抗器降压启动；低压辅助项目安装调试；氮透系统（两套）：主电机一台 3800KW，电压 10KV，电抗器降压启动；一台2800 KW，电压 10KV，直接启动；低压辅助项目安装调试；预冷系统、纯化系统、分馏塔系统、液储系统：低压电气设备的安装、调试；详细施工内容:高压电气系统施工：图纸 76.18ⅡD9 中的所有内容，原理图见 D542。（1）高压配电室 8 面高压开关柜安装调试；（2）1 台容量为 10700KVA、电压等级为 10KV/3KV 的干式降压变压器安装调试；（3）1 台容量为 9700KVA、电压等级为 10KV/3KV 的干式升压变压器安装调试；（ 4 ） 1 套 3600mm×1200 mm×2200 mm （ 宽 × 深 × 高 ） 高 压 变 频 启 动 柜（3KV）、1 面去磁柜、1 面变频控制柜、1 面励磁控制柜的安装调试；（5）3 台 10KV /5A 电流互感器安装（柜内）及对应铜母线（此母线施工方自采）的制作安装，两套氧透设备的 12 台 10KV，500/5A 电流互感器的安装（电机接线盒内）及对应铜母线（此母线施工方自采）的制作安装；（6）3 台用于降压启动用的 10KV 干式铁芯电抗器安装；（7）3 面空压机、氧透机旁操作柜安装；（8）3 台 S10-2500/10 全密封变压器安装，变压...
