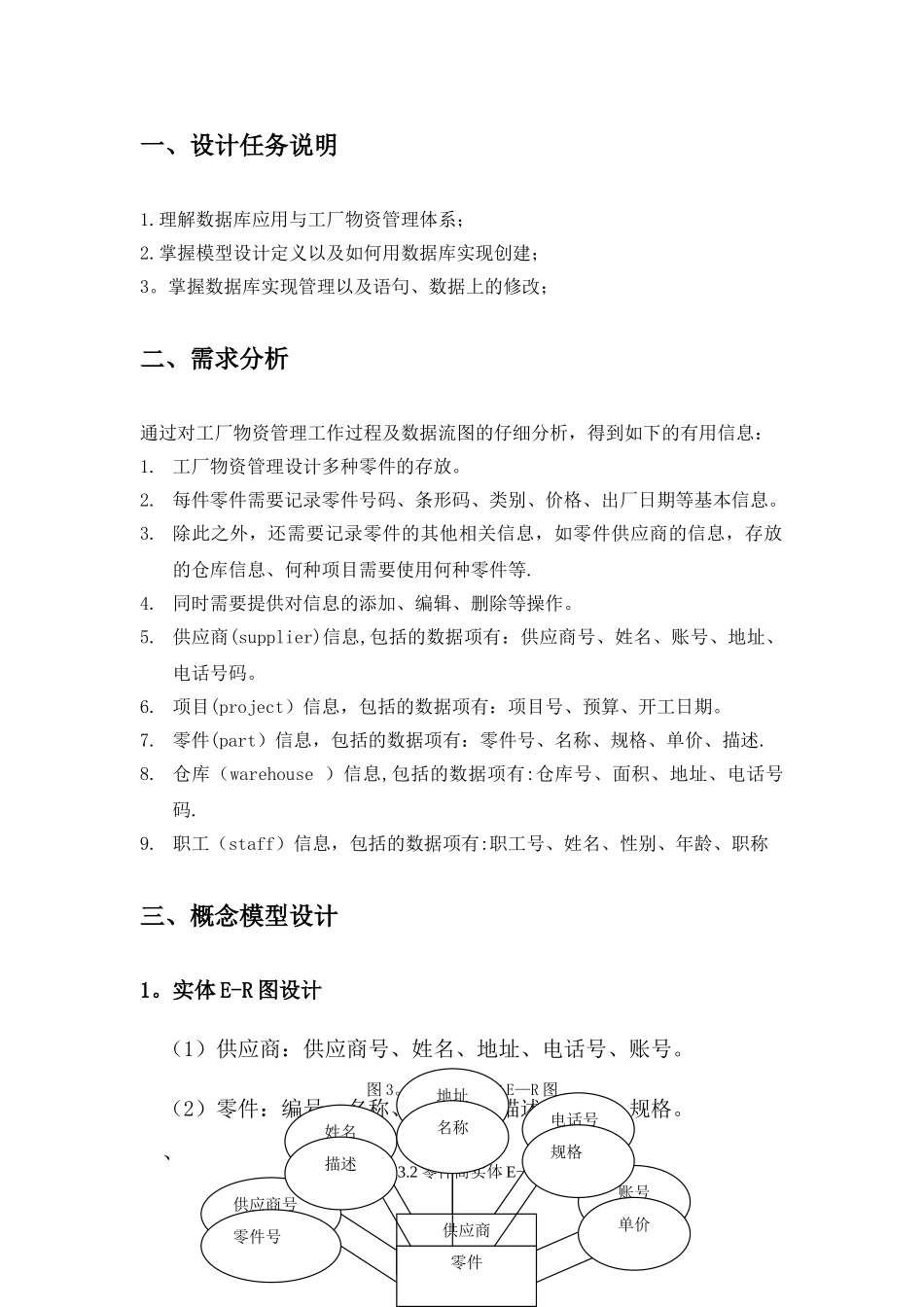

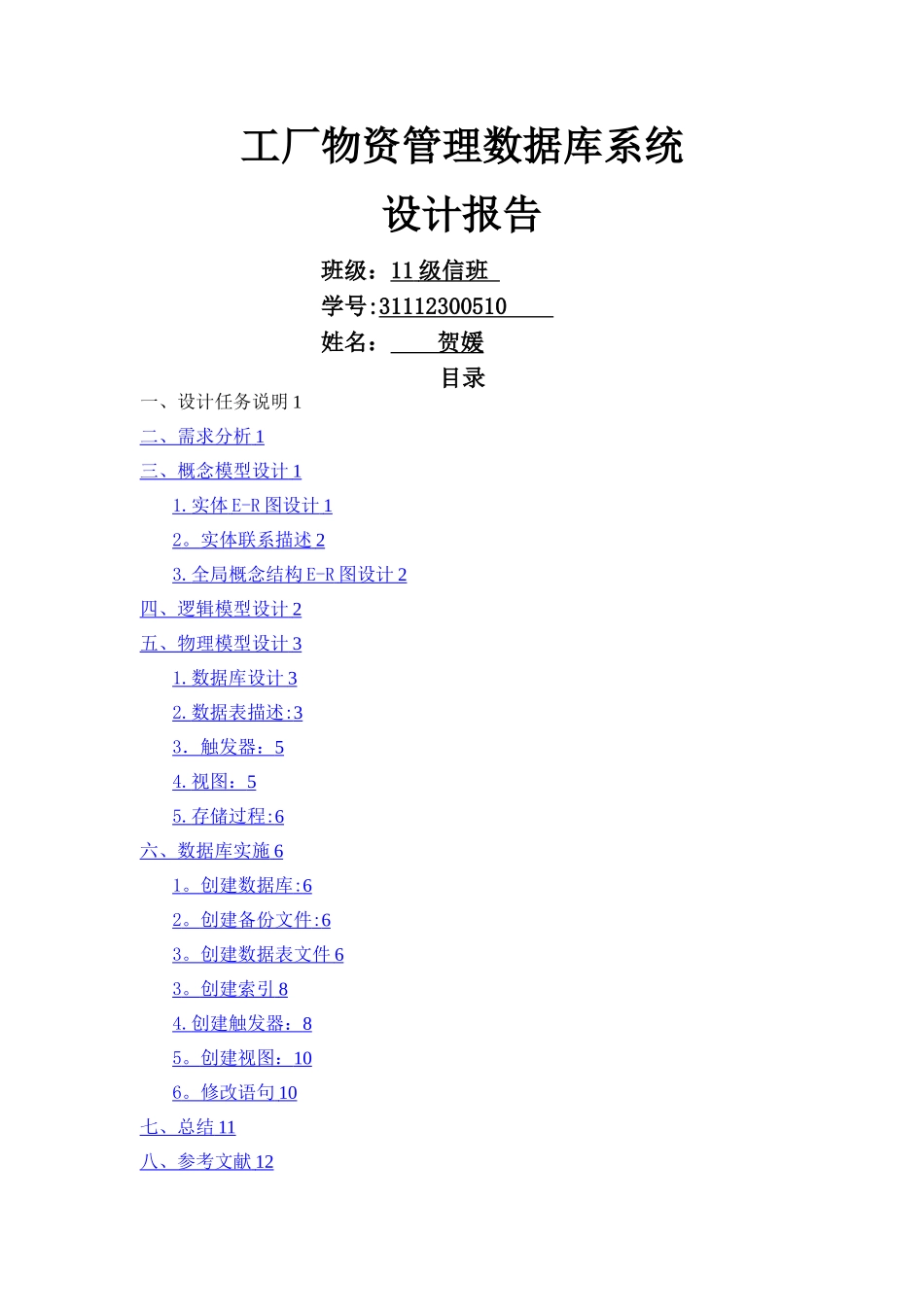

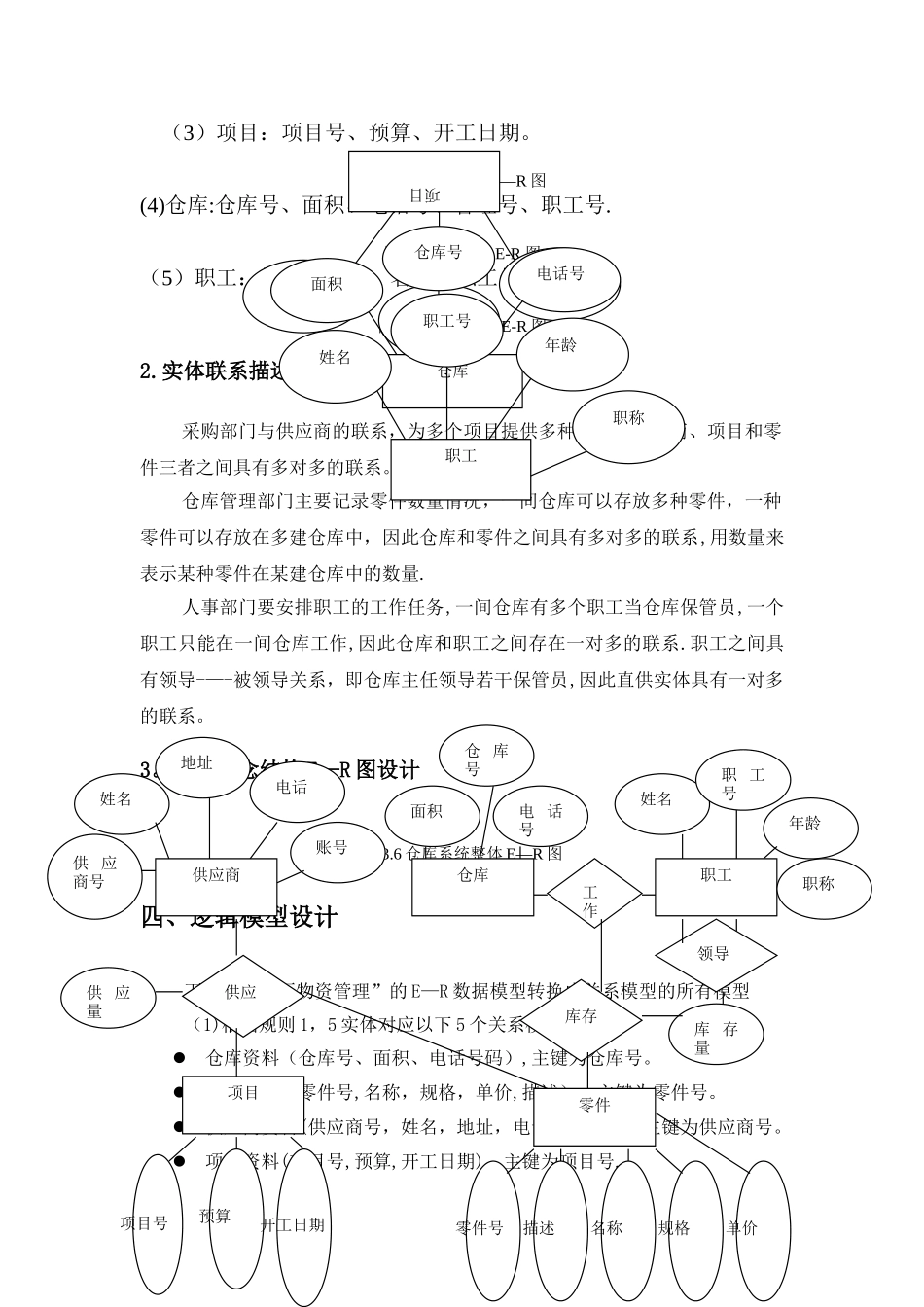

工厂物资管理数据库系统设计报告班级：11 级信班 学号:31112300510 姓名： 贺媛目录一、设计任务说明 1二、需求分析 1 三、概念模型设计 1 1. 实体 E-R 图设计 1 2 。 实体联系描述 2 3. 全局概念结构 E-R 图设计 2 四、逻辑模型设计 2 五、物理模型设计 3 1. 数据库设计 3 2. 数据表描述 : 3 3 ．触发器： 5 4. 视图： 5 5. 存储过程 : 6 六、数据库实施 6 1 。 创建数据库 : 6 2 。 创建备份文件 : 6 3 。 创建数据表文件 6 3 。 创建索引 8 4. 创建触发器： 8 5 。 创建视图： 10 6 。 修改语句 10 七、总结 11 八、参考文献 12 一、设计任务说明1.理解数据库应用与工厂物资管理体系；2.掌握模型设计定义以及如何用数据库实现创建；3。掌握数据库实现管理以及语句、数据上的修改；二、需求分析通过对工厂物资管理工作过程及数据流图的仔细分析，得到如下的有用信息： 1. 工厂物资管理设计多种零件的存放。2. 每件零件需要记录零件号码、条形码、类别、价格、出厂日期等基本信息。3. 除此之外，还需要记录零件的其他相关信息，如零件供应商的信息，存放的仓库信息、何种项目需要使用何种零件等.4. 同时需要提供对信息的添加、编辑、删除等操作。5. 供应商(supplier)信息,包括的数据项有：供应商号、姓名、账号、地址、电话号码。 6. 项目(project）信息，包括的数据项有：项目号、预算、开工日期。7. 零件(part）信息，包括的数据项有：零件号、名称、规格、单价、描述.8. 仓库（warehouse ）信息,包括的数据项有:仓库号、面积、地址、电话号码. 9. 职工（staff）信息，包括的数据项有:职工号、姓名、性别、年龄、职称三、概念模型设计1。实体 E-R 图设计（1）供应商：供应商号、姓名、地址、电话号、账号。图 3。1 供应商实体 E—R 图（2）零件：编号、名称、仓库号、描述、单价、规格。、图 3.2 零件商实体 E—R 图供应商号账号姓名地址电话号供应商零件号单价描述名称规格零件（3）项目：项目号、预算、开工日期。图 3.3 项目实体 E—R 图(4)仓库:仓库号、面积、电话号、管理号、职工号.图 3.4 仓库实体 E-R 图（5）职工：姓名、年龄、名称、职工号.图 3。5 职工实体 E-R 图2.实体联系描述采购部门与供应商的联系，为多个项目提供多种零件，供应商、项目和零件三者之间具有多对多的联系。仓库管理部门主要记录零件数量情...
