工厂现场划线及标识管理要求

工厂现场划线及标识管理要求_第1页
1/8
工厂现场划线及标识管理要求_第2页
2/8
工厂现场划线及标识管理要求_第3页
3/8

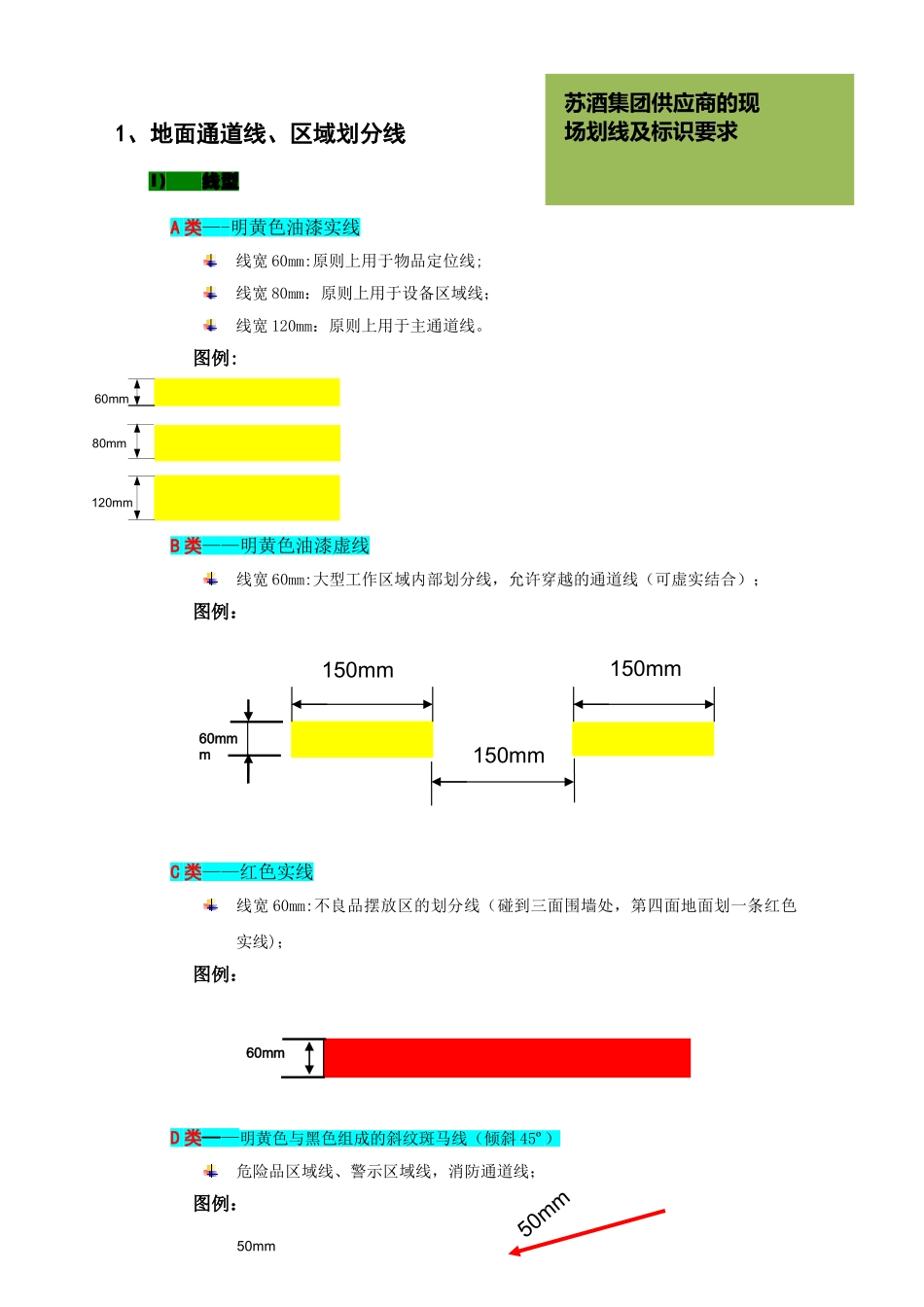

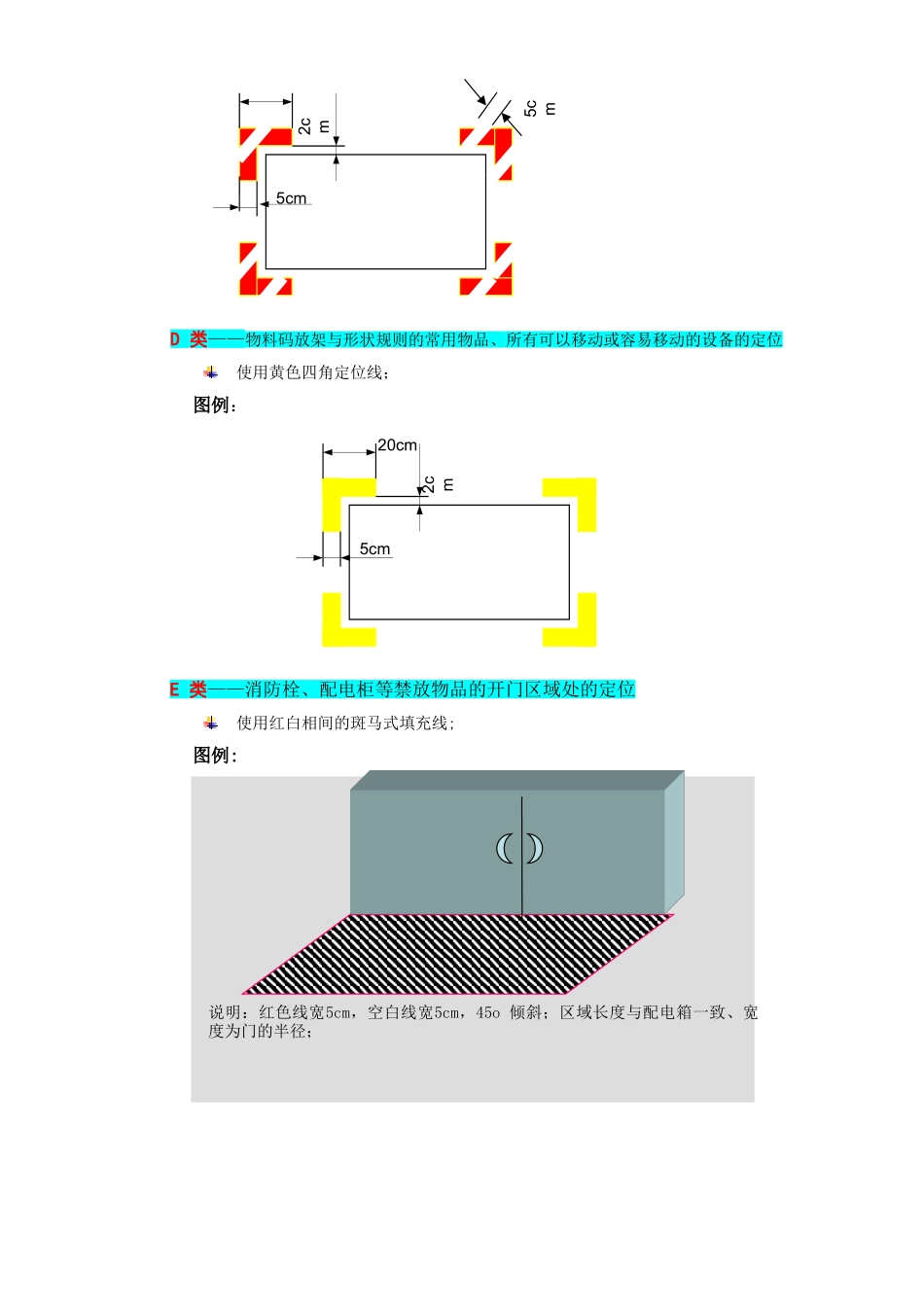

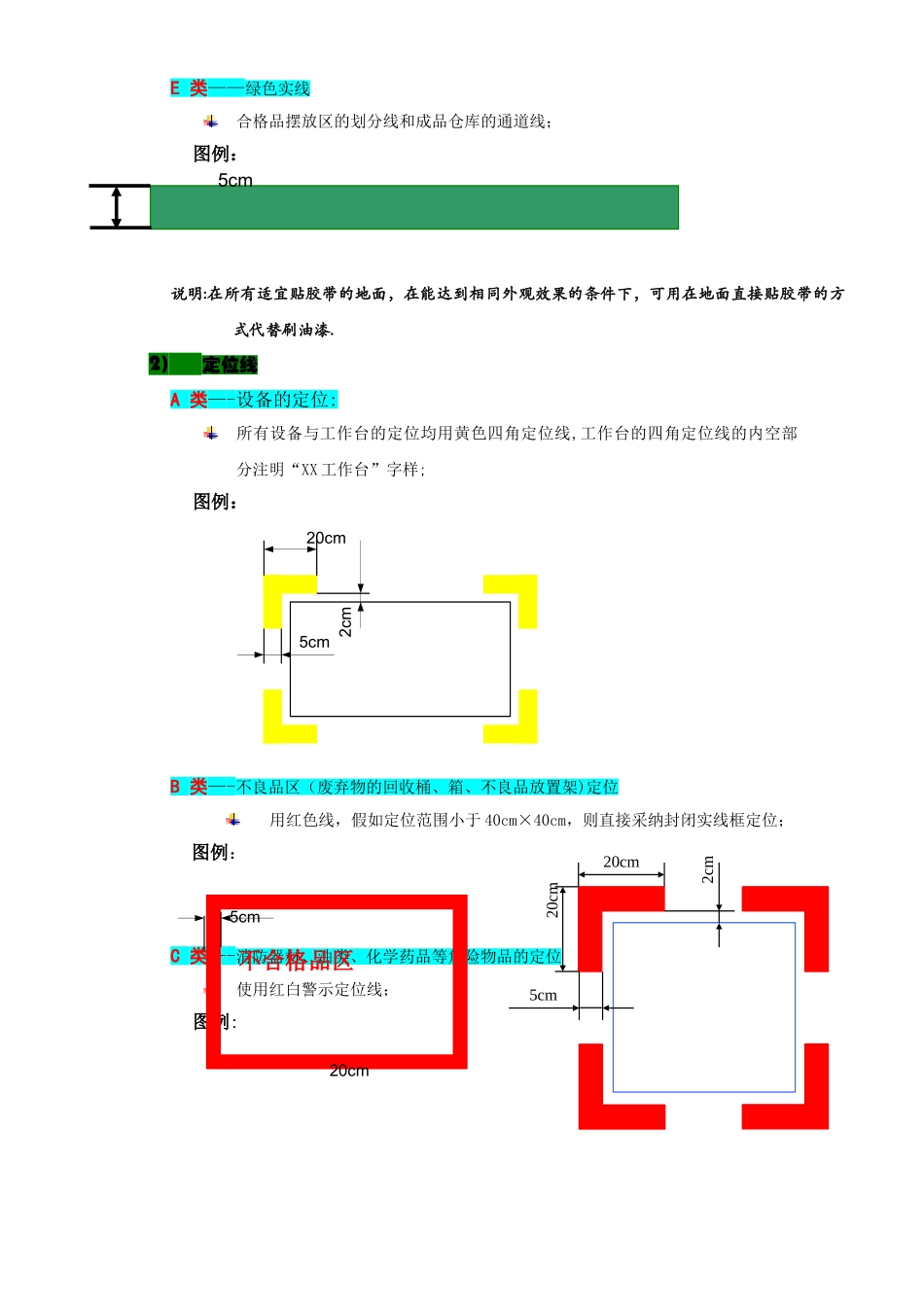

1、地面通道线、区域划分线1)线型A 类—-明黄色油漆实线线宽 60mm:原则上用于物品定位线;线宽 80mm:原则上用于设备区域线;线宽 120mm:原则上用于主通道线。图例:B 类——明黄色油漆虚线线宽 60mm:大型工作区域内部划分线,允许穿越的通道线(可虚实结合);图例:C 类——红色实线线宽 60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线);图例:D 类——明黄色与黑色组成的斜纹斑马线(倾斜 45º)危险品区域线、警示区域线,消防通道线;图例:60mm80mm120mm150mm150mm150mm60mmm60mm50mm50mm苏酒集团供应商的现 场划线及标识要求E 类——绿色实线合格品摆放区的划分线和成品仓库的通道线;图例:说明:在所有适宜贴胶带的地面,在能达到相同外观效果的条件下,可用在地面直接贴胶带的方式代替刷油漆.2)定位线A 类—-设备的定位:所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX 工作台”字样;图例:B 类—-不良品区(废弃物的回收桶、箱、不良品放置架)定位用红色线,假如定位范围小于 40cm×40cm,则直接采纳封闭实线框定位;图例:C 类—-消防器材、油类、化学药品等危险物品的定位使用红白警示定位线;图例: 2cm5cm20cm5cm20cm不合格品区5cm20cm5cm20cm2cmD 类——物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线;图例:E 类——消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线;图例:2cm5cm5cm2cm5cm说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与配电箱一致、宽度为门的半径;20cmF 类-—移动式设备的定位(如液压叉车、电动叉车、物料周转车等)使用黄线四周定位线,并标明起动方向;说明:红色线宽5cm,空白线宽5cm,45o 倾斜;区域长度与消防栓保持一致、宽度30cm左右;手推式灭火器壁挂式灭火器说明:红色、线宽5cm,空白宽5cm,45o 倾斜;区域长度与灭火器的数量一致、宽度30cm左右;图例:G 类——货架的定位图例:H 类——门开闭线图例: 物料周转车停放区 区域大小由车的大小确定通 道非通道通道5cm5cm5cm5cm20cm5cm5cm5cm5cm5cm5cmI 类——限高线图例:J 类——警示范围线设置在墙面的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等;图例:K 类--台面物品定位待加工零件、已加工零件、作业工具,检查工具、...
