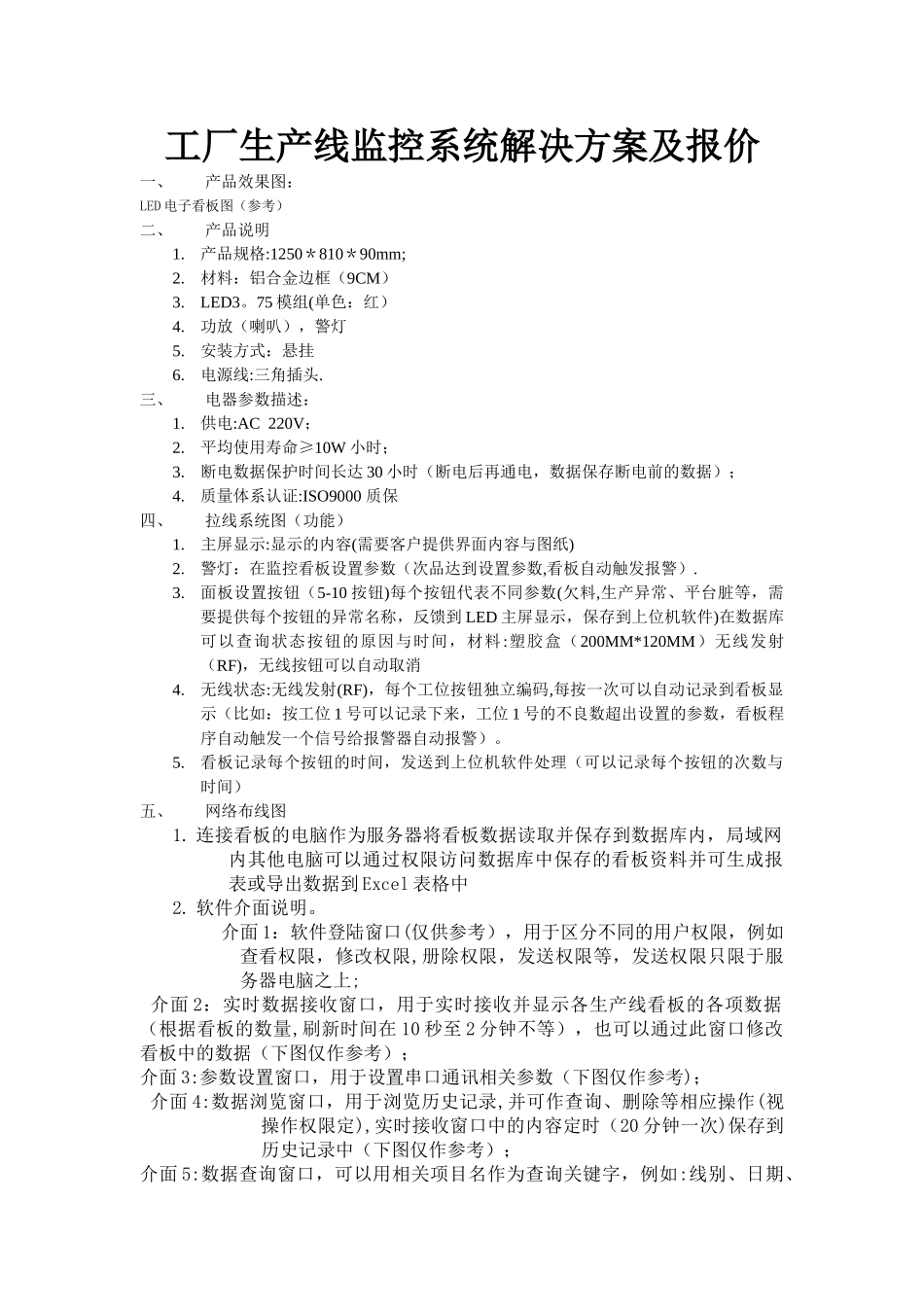

工厂生产线监控系统解决方案及报价一、产品效果图：LED 电子看板图（参考）二、产品说明1.产品规格:1250＊810＊90mm;2.材料：铝合金边框（9CM）3.LED3。75 模组(单色：红）4.功放（喇叭），警灯5.安装方式：悬挂6.电源线:三角插头.三、电器参数描述：1.供电:AC 220V；2.平均使用寿命≥10W 小时；3.断电数据保护时间长达 30 小时（断电后再通电，数据保存断电前的数据）；4.质量体系认证:ISO9000 质保四、拉线系统图（功能）1.主屏显示:显示的内容(需要客户提供界面内容与图纸)2.警灯：在监控看板设置参数（次品达到设置参数,看板自动触发报警）.3.面板设置按钮（5-10 按钮)每个按钮代表不同参数(欠料,生产异常、平台脏等，需要提供每个按钮的异常名称，反馈到 LED 主屏显示，保存到上位机软件)在数据库可以查询状态按钮的原因与时间，材料 :塑胶盒（200MM*120MM）无线发射（RF)，无线按钮可以自动取消4.无线状态:无线发射(RF)，每个工位按钮独立编码,每按一次可以自动记录到看板显示（比如：按工位 1 号可以记录下来，工位 1 号的不良数超出设置的参数，看板程序自动触发一个信号给报警器自动报警）。5.看板记录每个按钮的时间，发送到上位机软件处理（可以记录每个按钮的次数与时间）五、网络布线图1. 连接看板的电脑作为服务器将看板数据读取并保存到数据库内，局域网内其他电脑可以通过权限访问数据库中保存的看板资料并可生成报表或导出数据到 Excel 表格中2. 软件介面说明。介面 1：软件登陆窗口(仅供参考），用于区分不同的用户权限，例如查看权限，修改权限,册除权限，发送权限等，发送权限只限于服务器电脑之上; 介面 2：实时数据接收窗口，用于实时接收并显示各生产线看板的各项数据（根据看板的数量,刷新时间在 10 秒至 2 分钟不等），也可以通过此窗口修改看板中的数据（下图仅作参考）；介面 3:参数设置窗口，用于设置串口通讯相关参数（下图仅作参考)； 介面 4:数据浏览窗口，用于浏览历史记录,并可作查询、删除等相应操作(视操作权限定),实时接收窗口中的内容定时（20 分钟一次)保存到历史记录中（下图仅作参考）；介面 5:数据查询窗口，可以用相关项目名作为查询关键字，例如:线别、日期、时间、款号、计划号等（下图仅作参考);六、报价:产品名称规格数量单价(RMB）备注注：所报价格不含税，不含运费，不安安装费。若需要我司人员安装：2 套以下 1200 元/套，2-9 套 1000 元/套,10 套以上 8...
