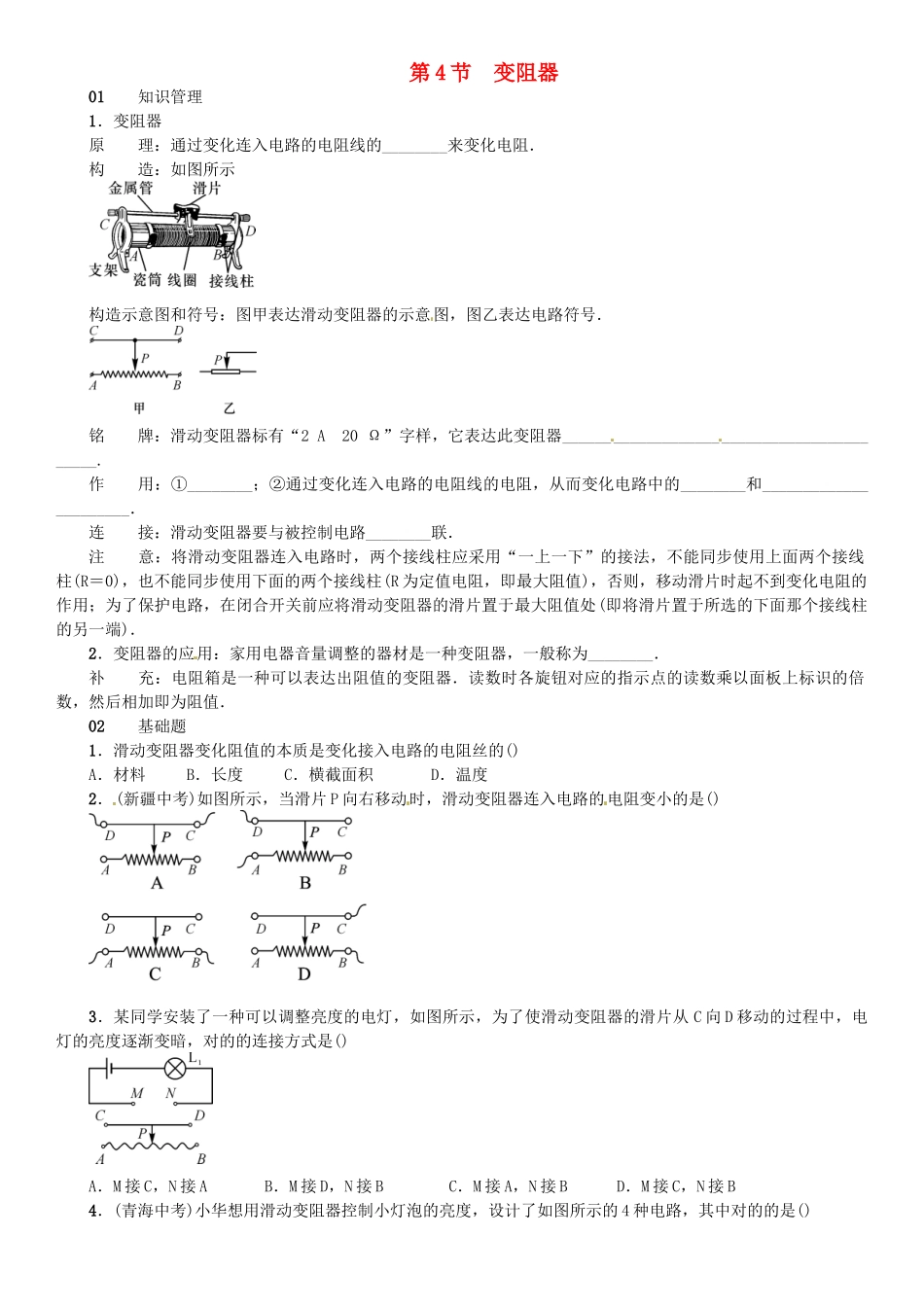

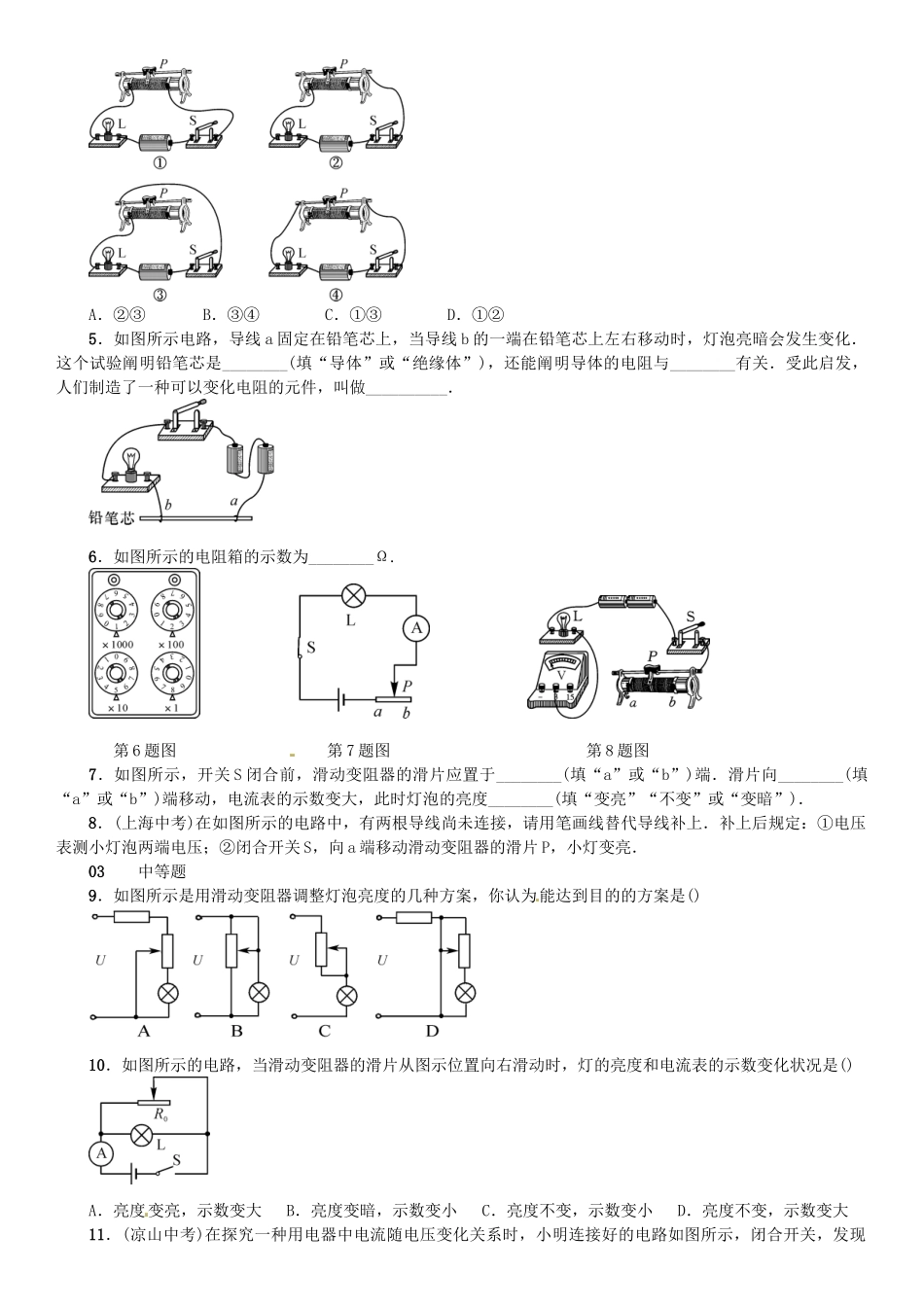

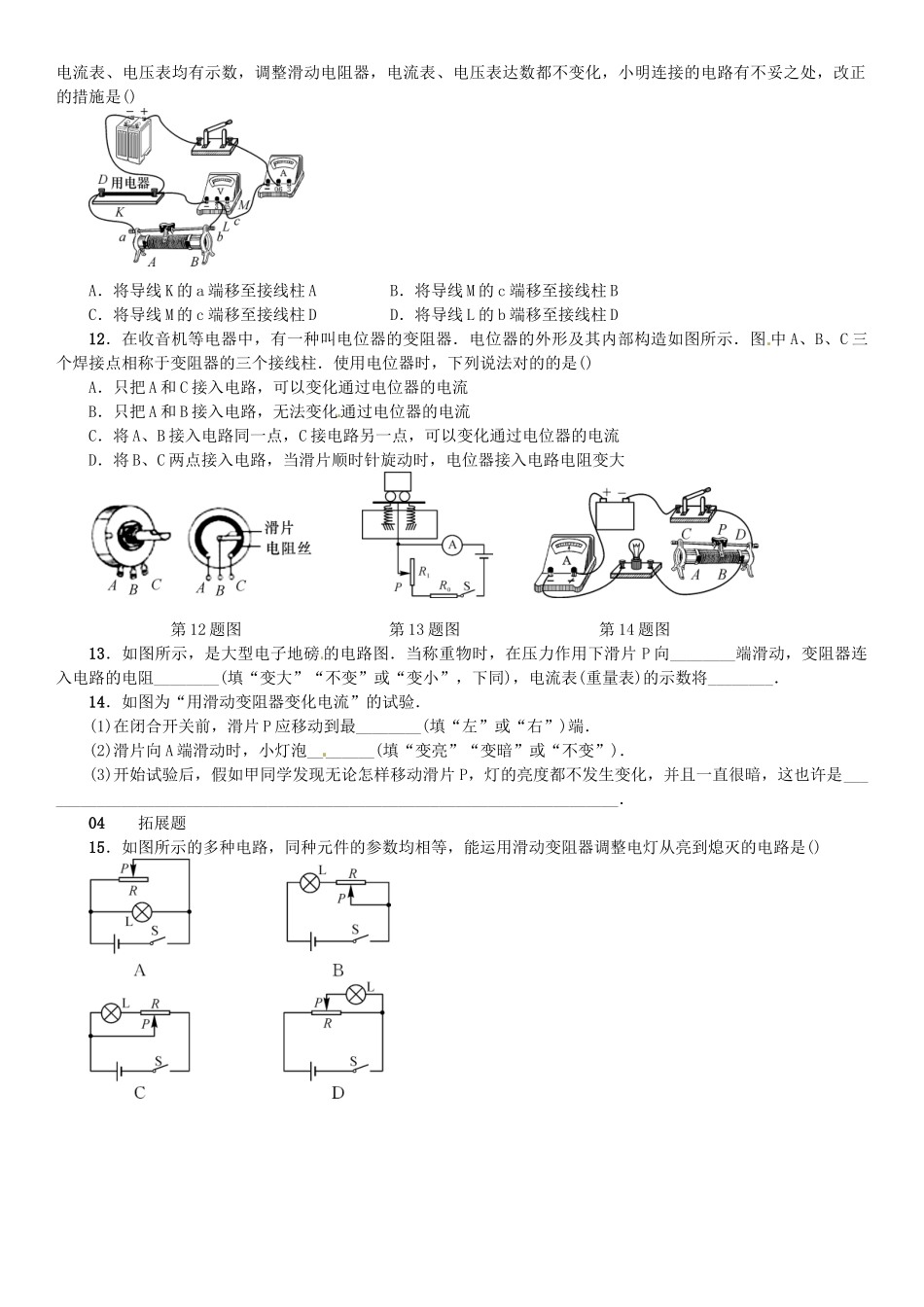

第 4 节 变阻器01 知识管理1．变阻器原 理：通过变化连入电路的电阻线的________来变化电阻．构 造：如图所示构造示意图和符号：图甲表达滑动变阻器的示意图，图乙表达电路符号．铭 牌：滑动变阻器标有“2 A 20 Ω”字样，它表达此变阻器__________________________________________.作 用：①________；②通过变化连入电路的电阻线的电阻，从而变化电路中的________和______________________．连 接：滑动变阻器要与被控制电路________联．注 意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同步使用上面两个接线柱(R＝0)，也不能同步使用下面的两个接线柱(R 为定值电阻，即最大阻值)，否则，移动滑片时起不到变化电阻的作用；为了保护电路，在闭合开关前应将滑动变阻器的滑片置于最大阻值处(即将滑片置于所选的下面那个接线柱的另一端)．2．变阻器的应用：家用电器音量调整的器材是一种变阻器，一般称为________．补 充：电阻箱是一种可以表达出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标识的倍数，然后相加即为阻值．02 基础题1．滑动变阻器变化阻值的本质是变化接入电路的电阻丝的()A．材料 B．长度 C．横截面积 D．温度2．(新疆中考)如图所示，当滑片 P 向右移动时，滑动变阻器连入电路的电阻变小的是()3．某同学安装了一种可以调整亮度的电灯，如图所示，为了使滑动变阻器的滑片从 C 向 D 移动的过程中，电灯的亮度逐渐变暗，对的的连接方式是()A．M 接 C，N 接 A B．M 接 D，N 接 B C．M 接 A，N 接 B D．M 接 C，N 接 B4．(青海中考)小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的 4 种电路，其中对的的是()A．②③ B．③④ C．①③ D．①②5．如图所示电路，导线 a 固定在铅笔芯上，当导线 b 的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个试验阐明铅笔芯是________(填“导体”或“绝缘体”)，还能阐明导体的电阻与________有关．受此启发，人们制造了一种可以变化电阻的元件，叫做__________．6．如图所示的电阻箱的示数为________Ω. 第 6 题图 第 7 题图 第 8 题图7．如图所示，开关 S 闭合前，滑动变阻器的滑片应置于________(填“a”或“b”)端．滑片向________(填“a”或“b”)端移动，电流表的示数变大，此时灯泡的亮度________(填“变亮”“不变”或“变暗”)．8．(上海中考)在如图所示的电路中，有两...
