工字钢卸料平台施工方案

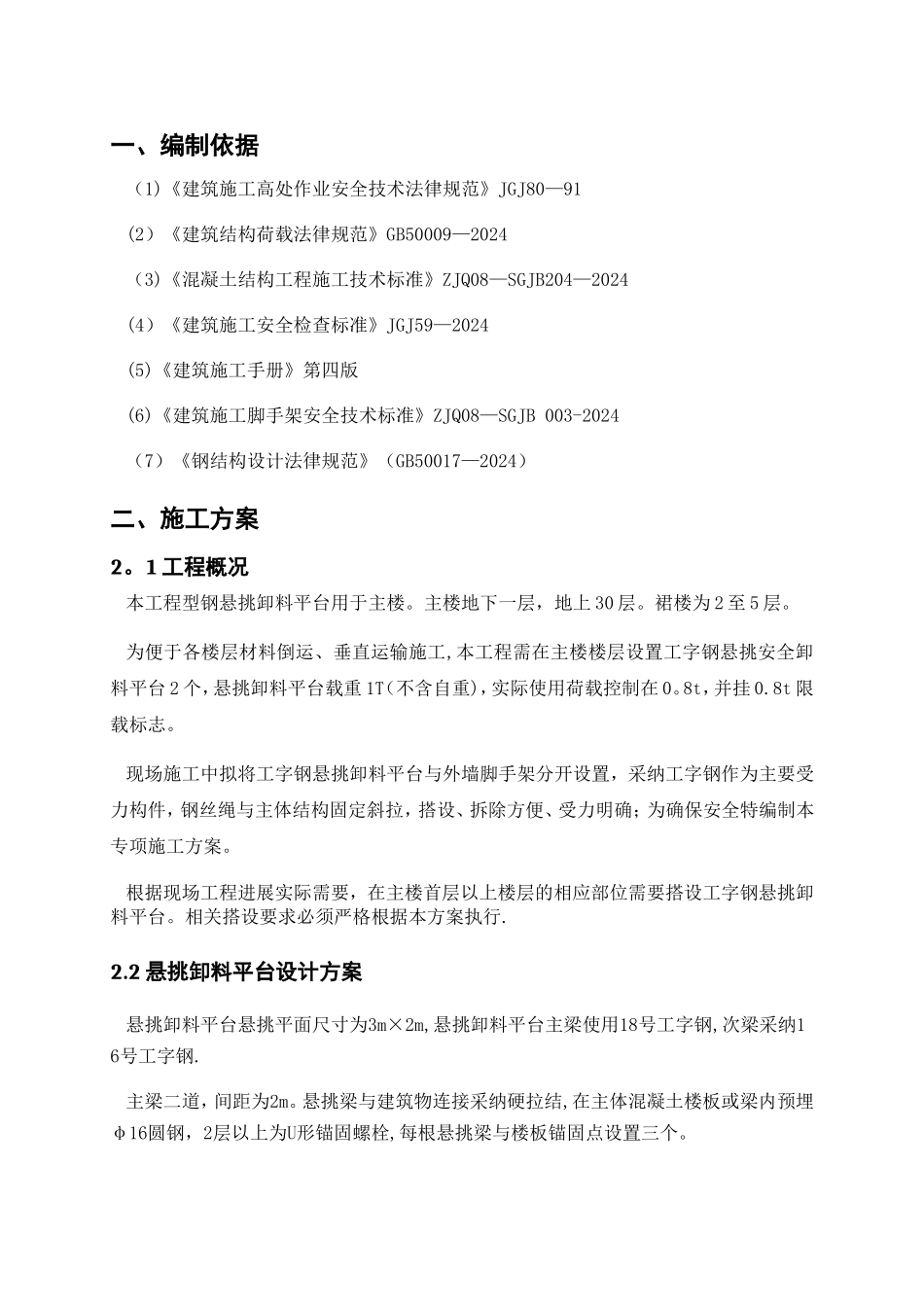

铜川市高远商住区海天华府工程卸料平台专项方案编制人审核人审批人陕西建工第十建设集团有限公司2024 年 7 月目录一、编制依据 1二、施工方案 1 2 。 1 概述 1 2 。 2 悬挑卸料平台设计方案 1 2.3 材料要求 2 三、施工方法及安全保证措施 3 3 。 1 悬挑卸料平台的焊接制作及吊装注意事项 3 3.2 悬挑卸料平台验收 4 3 。 3 安全保证措施 5 3 。 4 悬挑卸料平台作业安全措施 6 四、悬挑卸料平台计算 7 一、编制依据（1)《建筑施工高处作业安全技术法律规范》JGJ80—91(2）《建筑结构荷载法律规范》GB50009—2024（3)《混凝土结构工程施工技术标准》ZJQ08—SGJB204—2024(4）《建筑施工安全检查标准》JGJ59—2024(5)《建筑施工手册》第四版(6)《建筑施工脚手架安全技术标准》ZJQ08—SGJB 003-2024（7）《钢结构设计法律规范》（GB50017—2024）二、施工方案2。1 工程概况本工程型钢悬挑卸料平台用于主楼。主楼地下一层，地上 30 层。裙楼为 2 至 5 层。为便于各楼层材料倒运、垂直运输施工,本工程需在主楼楼层设置工字钢悬挑安全卸料平台 2 个，悬挑卸料平台载重 1T（不含自重)，实际使用荷载控制在 0。8t，并挂 0.8t 限载标志。现场施工中拟将工字钢悬挑卸料平台与外墙脚手架分开设置，采纳工字钢作为主要受力构件，钢丝绳与主体结构固定斜拉，搭设、拆除方便、受力明确；为确保安全特编制本专项施工方案。根据现场工程进展实际需要，在主楼首层以上楼层的相应部位需要搭设工字钢悬挑卸料平台。相关搭设要求必须严格根据本方案执行.2.2 悬挑卸料平台设计方案悬挑卸料平台悬挑平面尺寸为3m×2m,悬挑卸料平台主梁使用18号工字钢,次梁采纳16号工字钢.主梁二道，间距为2m。悬挑梁与建筑物连接采纳硬拉结,在主体混凝土楼板或梁内预埋φ16圆钢，2层以上为U形锚固螺栓,每根悬挑梁与楼板锚固点设置三个。次梁两端搭接焊在主梁上；悬挑主梁底部在楼板边沿部位满焊200mm长的16号工字钢作为限位卡；主梁端部采纳二道钢丝绳卸载，根据本方案计算书计算，采纳钢丝绳直径为16mm,内外侧钢丝绳均通过拉结点与混凝土梁固定；内外侧钢丝绳均使用两根钢丝绳进行卸载。平台进行焊接制作完成后，吊装至搭设位置进行锚固和焊接;卸料平台周边固定1。2m高间距为1。0m的围护栏杆，栏杆范围内全部用模板封闭进行立体防护.悬挑卸料平台平面示意图、侧立面示意图、局部详图见图2。1～图2。7所示。图2。1 悬挑卸料平台搭...
