工字钢悬挑脚手架专项施工方案

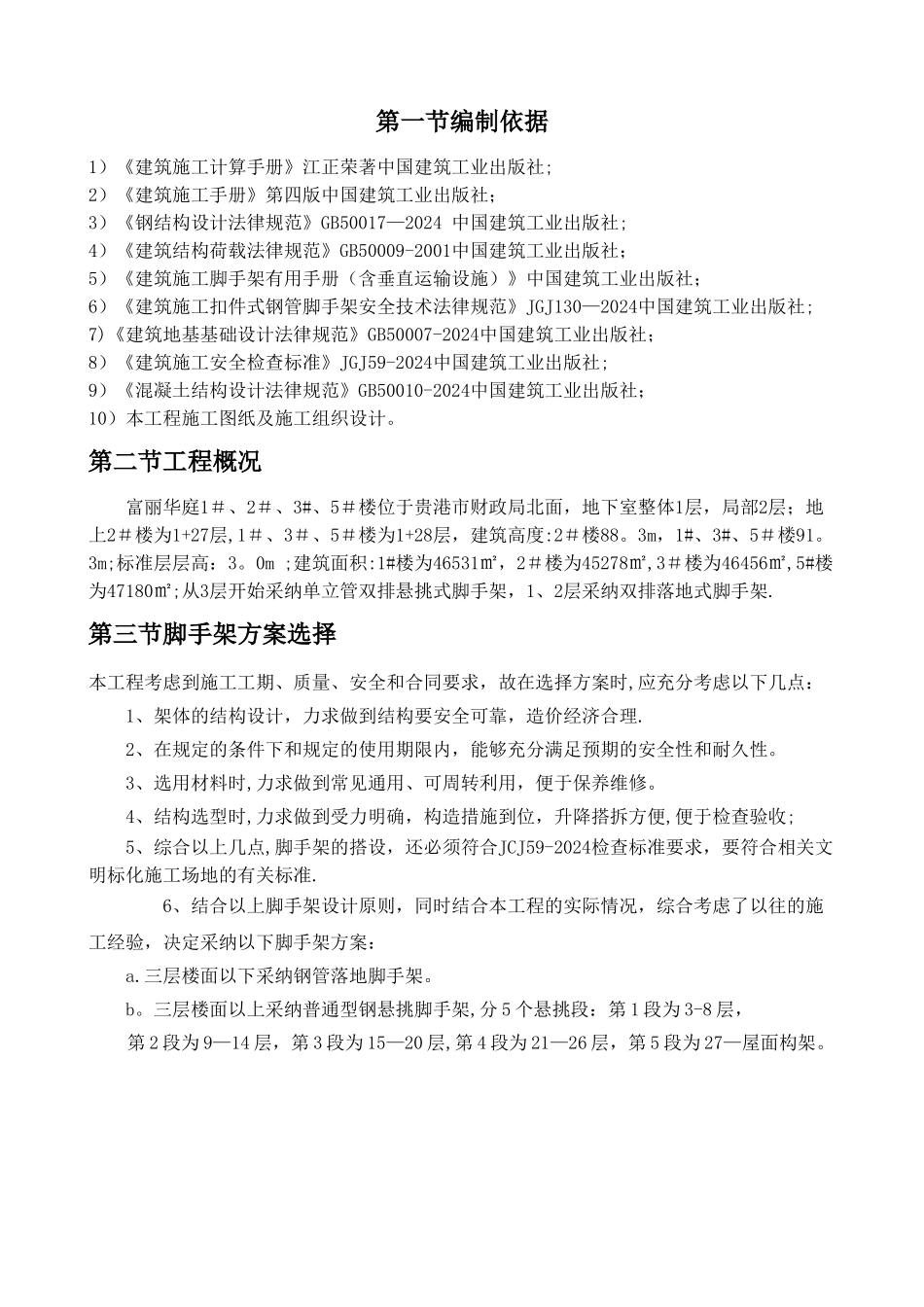

第一节编制依据1）《建筑施工计算手册》江正荣著中国建筑工业出版社;2）《建筑施工手册》第四版中国建筑工业出版社；3）《钢结构设计法律规范》GB50017—2024 中国建筑工业出版社;4）《建筑结构荷载法律规范》GB50009-2001中国建筑工业出版社；5）《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社；6）《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024中国建筑工业出版社;7)《建筑地基基础设计法律规范》GB50007-2024中国建筑工业出版社；8）《建筑施工安全检查标准》JGJ59-2024中国建筑工业出版社;9）《混凝土结构设计法律规范》GB50010-2024中国建筑工业出版社；10）本工程施工图纸及施工组织设计。第二节工程概况富丽华庭1＃、2＃、3#、5＃楼位于贵港市财政局北面，地下室整体1层，局部2层；地上2＃楼为1+27层,1＃、3＃、5＃楼为1+28层，建筑高度:2＃楼88。3m，1#、3#、5＃楼91。3m;标准层层高：3。0m ;建筑面积:1#楼为46531㎡，2＃楼为45278㎡,3＃楼为46456㎡,5#楼为47180㎡;从3层开始采纳单立管双排悬挑式脚手架，1、2层采纳双排落地式脚手架.第三节脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时,应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理. 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时,力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时,力求做到受力明确，构造措施到位，升降搭拆方便,便于检查验收; 5、综合以上几点,脚手架的搭设，还必须符合JCJ59-2024检查标准要求，要符合相关文明标化施工场地的有关标准. 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采纳以下脚手架方案：a.三层楼面以下采纳钢管落地脚手架。b。三层楼面以上采纳普通型钢悬挑脚手架,分 5 个悬挑段：第 1 段为 3-8 层，第 2 段为 9—14 层，第 3 段为 15—20 层,第 4 段为 21—26 层，第 5 段为 27—屋面构架。工 字 钢 悬 挑 脚 手 架 布 置 数 据 表布置名称 /数据栋 号悬挑段数悬挑层 数悬挑架体高度(m)悬挑梁安装部位/标高 (m ）楼板厚度（mm)砼强度等级立 管间距/排距(mm）步距(mm)里排立 管离墙宽 度（mm）型 钢 挑出长度（ mm ）联墙管1 ＃ 楼第一段3~8 层18.03 层楼面/9.570120/100C301500/800180030...
