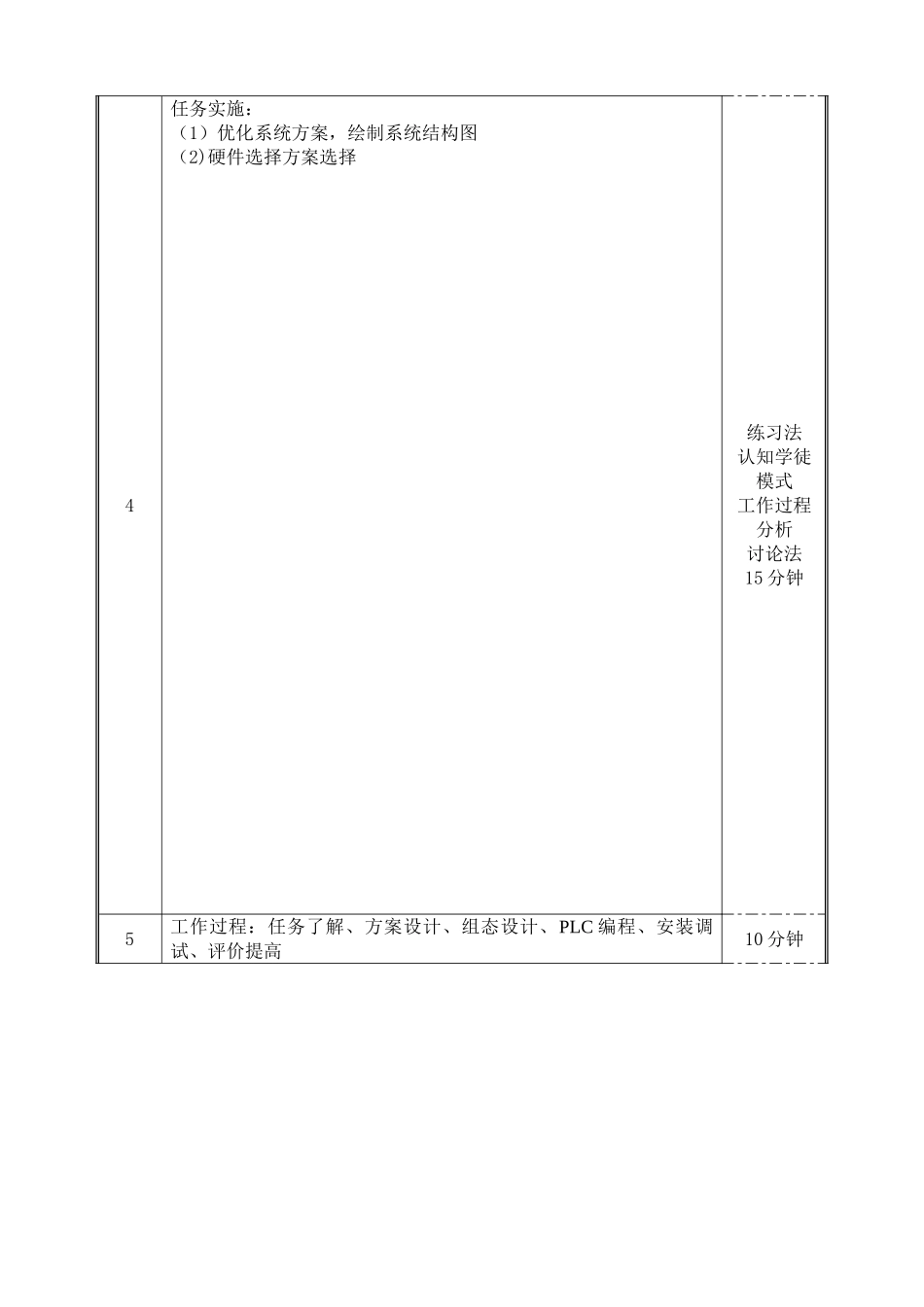

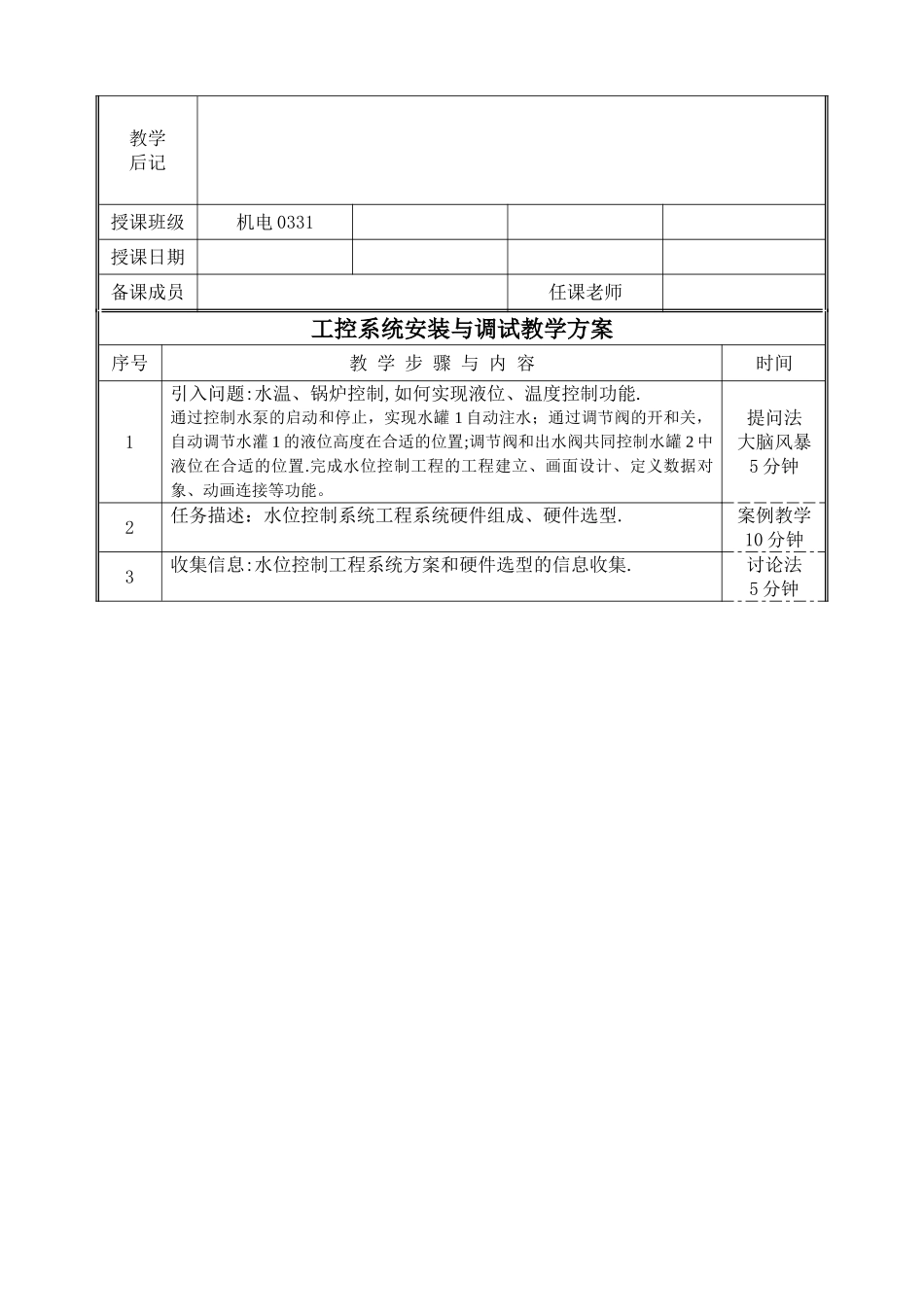

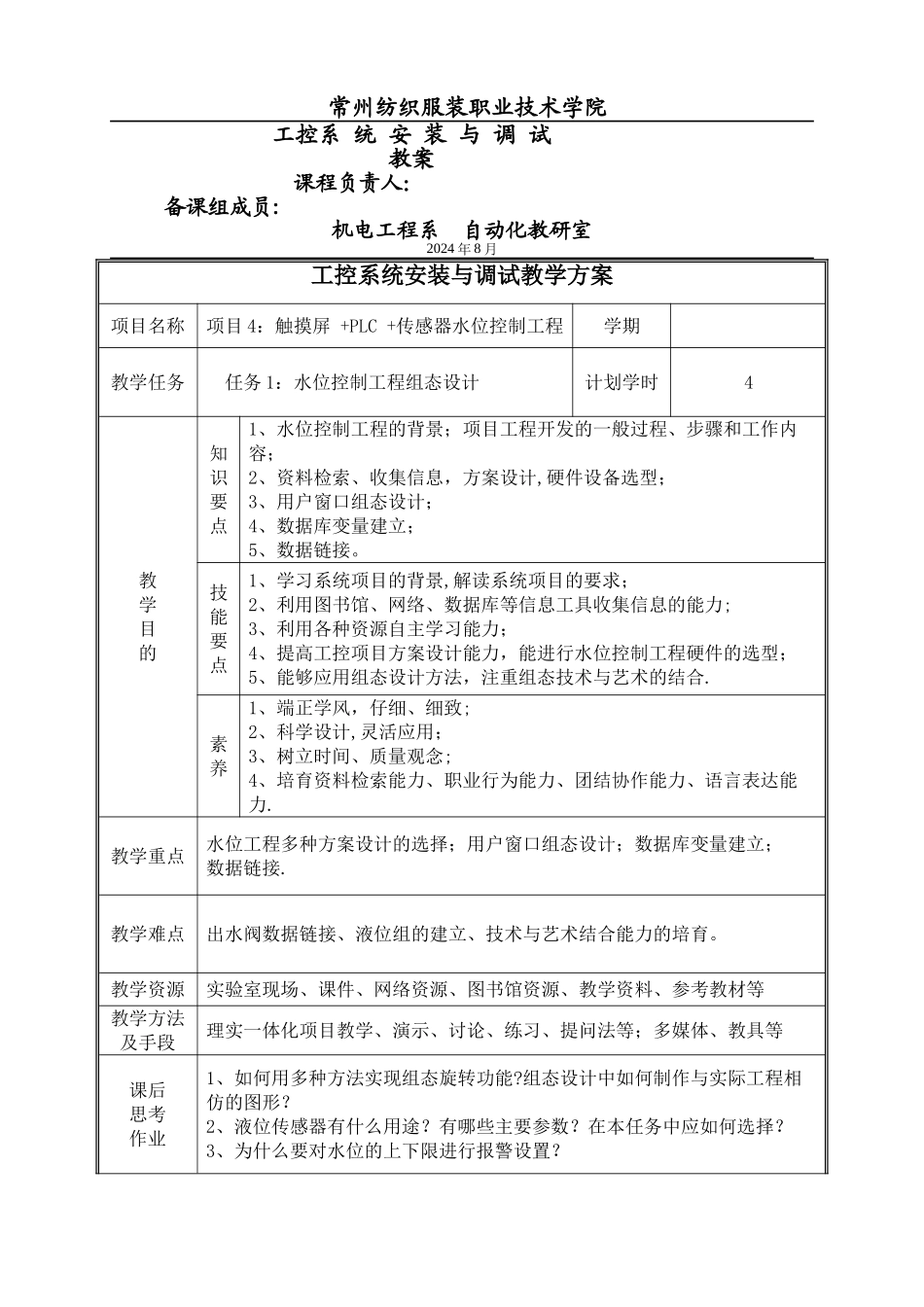

常州纺织服装职业技术学院 工控系 统 安 装 与 调 试教案课程负责人：备课组成员:机电工程系 自动化教研室2024 年 8 月工控系统安装与调试教学方案项目名称项目 4：触摸屏 +PLC +传感器水位控制工程学期教学任务任务 1：水位控制工程组态设计计划学时4教学目的知识要点1、水位控制工程的背景；项目工程开发的一般过程、步骤和工作内容；2、资料检索、收集信息，方案设计,硬件设备选型；3、用户窗口组态设计；4、数据库变量建立；5、数据链接。技能要点1、学习系统项目的背景,解读系统项目的要求；2、利用图书馆、网络、数据库等信息工具收集信息的能力;3、利用各种资源自主学习能力；4、提高工控项目方案设计能力，能进行水位控制工程硬件的选型；5、能够应用组态设计方法，注重组态技术与艺术的结合.素养1、端正学风，仔细、细致;2、科学设计,灵活应用；3、树立时间、质量观念;4、培育资料检索能力、职业行为能力、团结协作能力、语言表达能力.教学重点水位工程多种方案设计的选择；用户窗口组态设计；数据库变量建立；数据链接.教学难点出水阀数据链接、液位组的建立、技术与艺术结合能力的培育。教学资源实验室现场、课件、网络资源、图书馆资源、教学资料、参考教材等教学方法及手段理实一体化项目教学、演示、讨论、练习、提问法等；多媒体、教具等课后思考作业1、如何用多种方法实现组态旋转功能?组态设计中如何制作与实际工程相仿的图形？2、液位传感器有什么用途？有哪些主要参数？在本任务中应如何选择？3、为什么要对水位的上下限进行报警设置？教学后记授课班级机电 0331授课日期备课成员任课老师工控系统安装与调试教学方案序号教 学 步 骤 与 内 容时间1引入问题:水温、锅炉控制,如何实现液位、温度控制功能.通过控制水泵的启动和停止，实现水罐 1 自动注水；通过调节阀的开和关，自动调节水灌 1 的液位高度在合适的位置;调节阀和出水阀共同控制水罐 2 中液位在合适的位置.完成水位控制工程的工程建立、画面设计、定义数据对象、动画连接等功能。提问法大脑风暴5 分钟 2任务描述：水位控制系统工程系统硬件组成、硬件选型.案例教学10 分钟3收集信息:水位控制工程系统方案和硬件选型的信息收集.讨论法5 分钟4任务实施：（1）优化系统方案，绘制系统结构图（2)硬件选择方案选择练习法认知学徒模式 工作过程分析讨论法15 分钟5工作过程：任务了解、方案设计、组态设计、PLC 编程、安装调试、评价提高...
