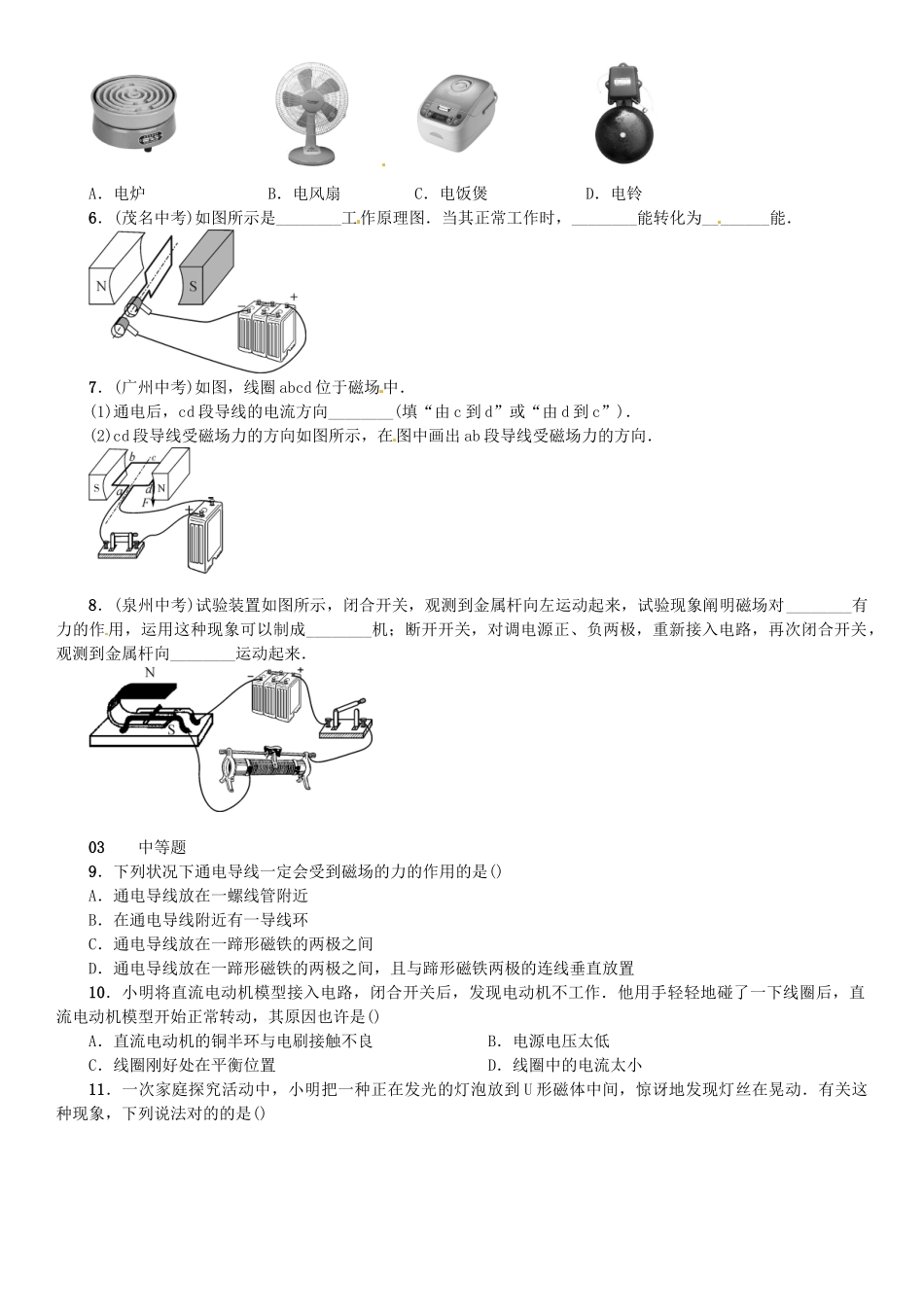

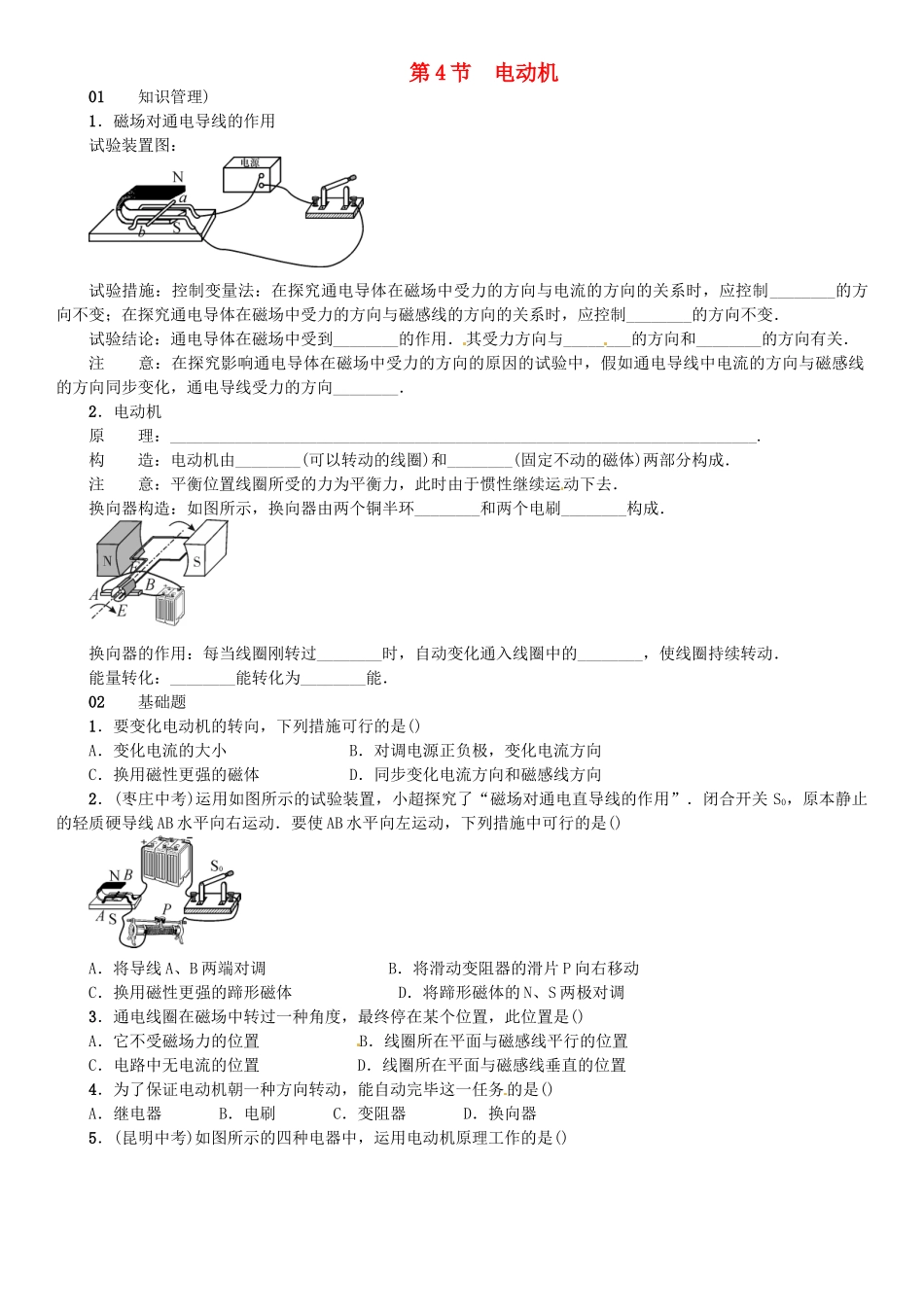

第 4 节 电动机01 知识管理)1．磁场对通电导线的作用试验装置图：试验措施：控制变量法：在探究通电导体在磁场中受力的方向与电流的方向的关系时，应控制________的方向不变；在探究通电导体在磁场中受力的方向与磁感线的方向的关系时，应控制________的方向不变．试验结论：通电导体在磁场中受到________的作用．其受力方向与________的方向和________的方向有关．注 意：在探究影响通电导体在磁场中受力的方向的原因的试验中，假如通电导线中电流的方向与磁感线的方向同步变化，通电导线受力的方向________．2．电动机原 理：________________________________________________________________________.构 造：电动机由________(可以转动的线圈)和________(固定不动的磁体)两部分构成．注 意：平衡位置线圈所受的力为平衡力，此时由于惯性继续运动下去．换向器构造：如图所示，换向器由两个铜半环________和两个电刷________构成．换向器的作用：每当线圈刚转过________时，自动变化通入线圈中的________，使线圈持续转动．能量转化：________能转化为________能．02 基础题1．要变化电动机的转向，下列措施可行的是()A．变化电流的大小 B．对调电源正负极，变化电流方向C．换用磁性更强的磁体 D．同步变化电流方向和磁感线方向2．(枣庄中考)运用如图所示的试验装置，小超探究了“磁场对通电直导线的作用”．闭合开关 S0，原本静止的轻质硬导线 AB 水平向右运动．要使 AB 水平向左运动，下列措施中可行的是()A．将导线 A、B 两端对调 B．将滑动变阻器的滑片 P 向右移动C．换用磁性更强的蹄形磁体 D．将蹄形磁体的 N、S 两极对调3．通电线圈在磁场中转过一种角度，最终停在某个位置，此位置是()A．它不受磁场力的位置 B．线圈所在平面与磁感线平行的位置C．电路中无电流的位置 D．线圈所在平面与磁感线垂直的位置4．为了保证电动机朝一种方向转动，能自动完毕这一任务的是()A．继电器 B．电刷 C．变阻器 D．换向器5．(昆明中考)如图所示的四种电器中，运用电动机原理工作的是() A．电炉 B．电风扇 C．电饭煲 D．电铃6．(茂名中考)如图所示是________工作原理图．当其正常工作时，________能转化为________能．7．(广州中考)如图，线圈 abcd 位于磁场中．(1)通电后，cd 段导线的电流方向________(填“由 c 到 d”或“由 d 到 c”)．(2)cd 段导线受磁场力的方向如图所示，在图中画出 ab 段导线受磁场...
