工程力学C作业VIP专享

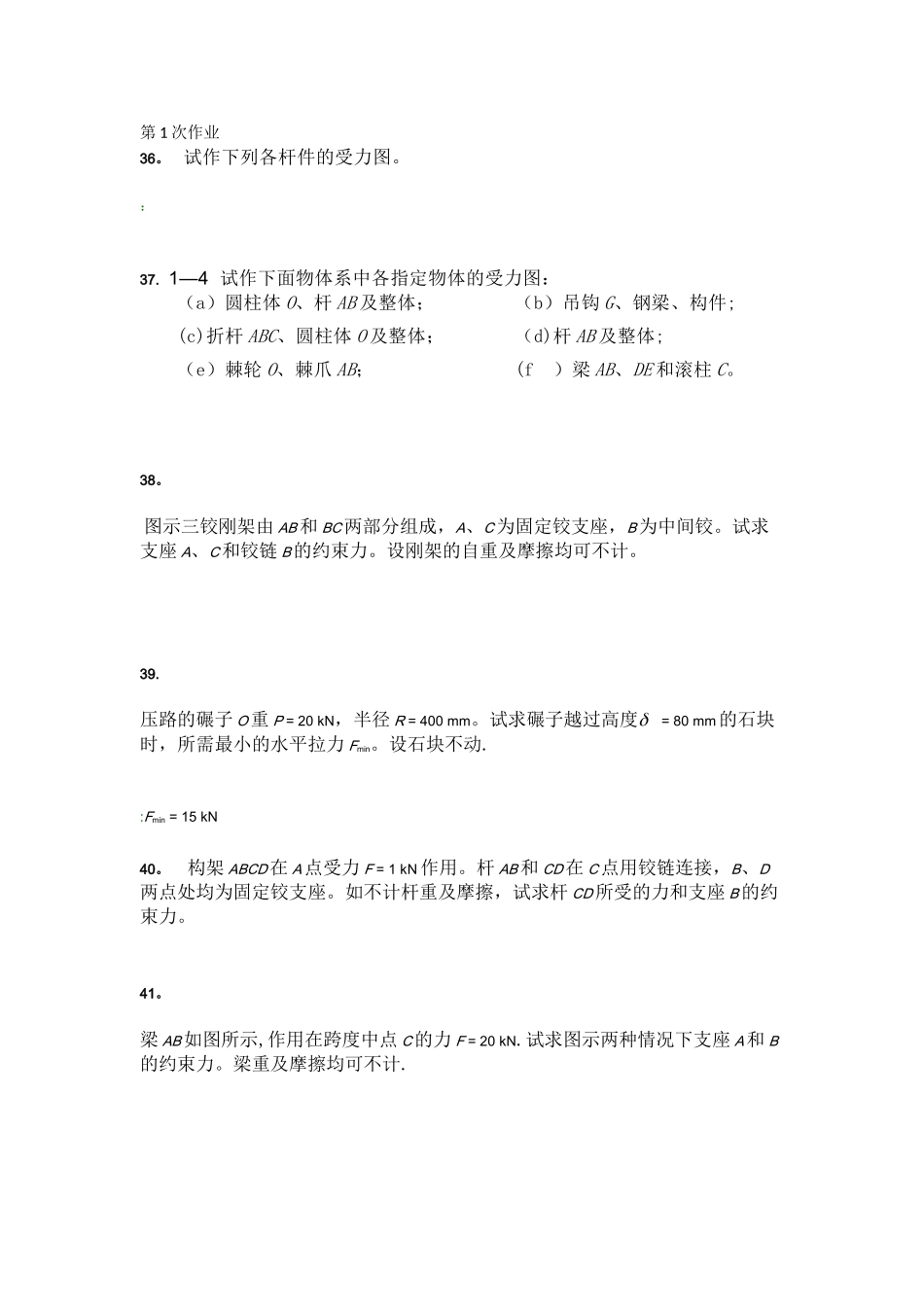

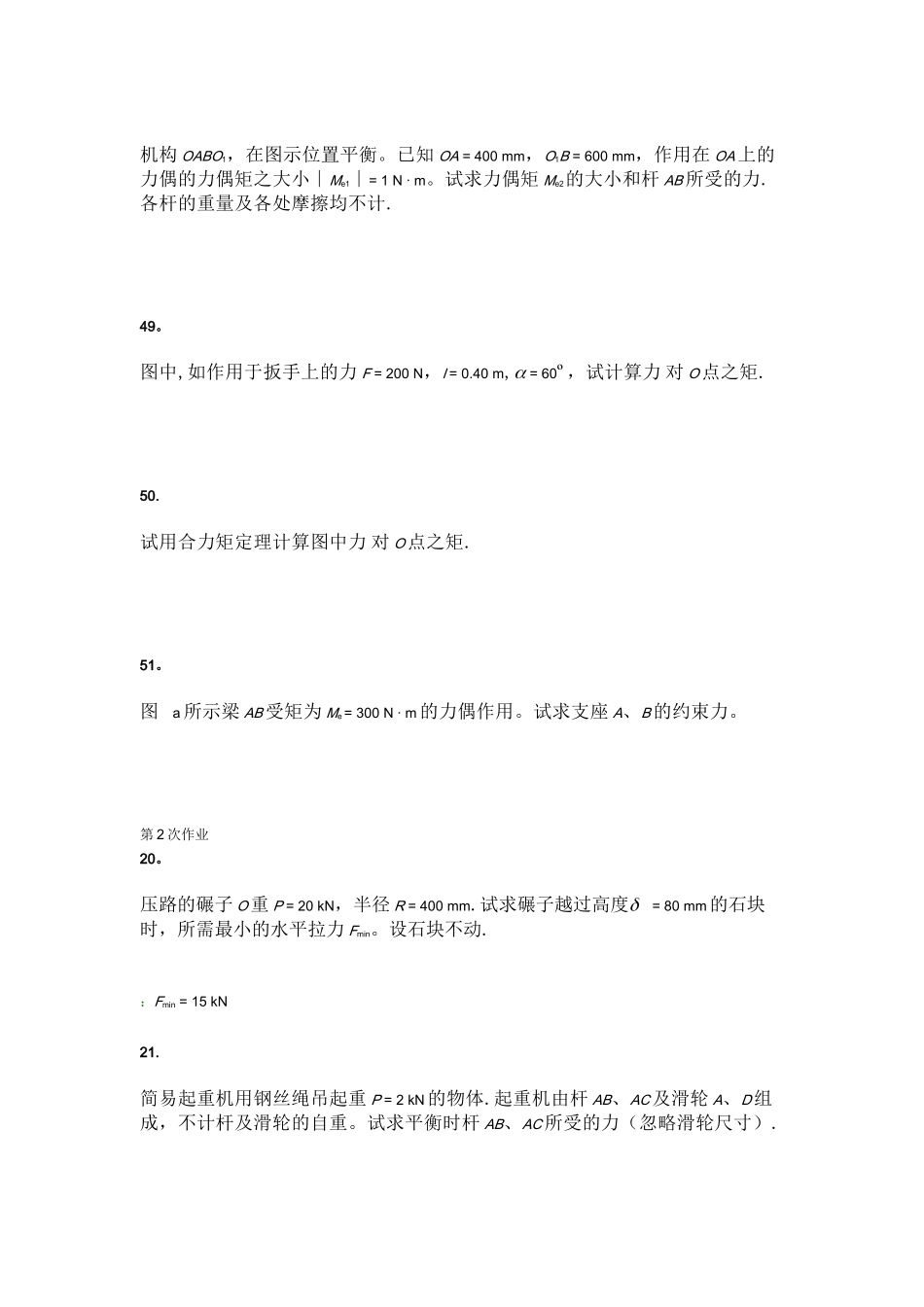

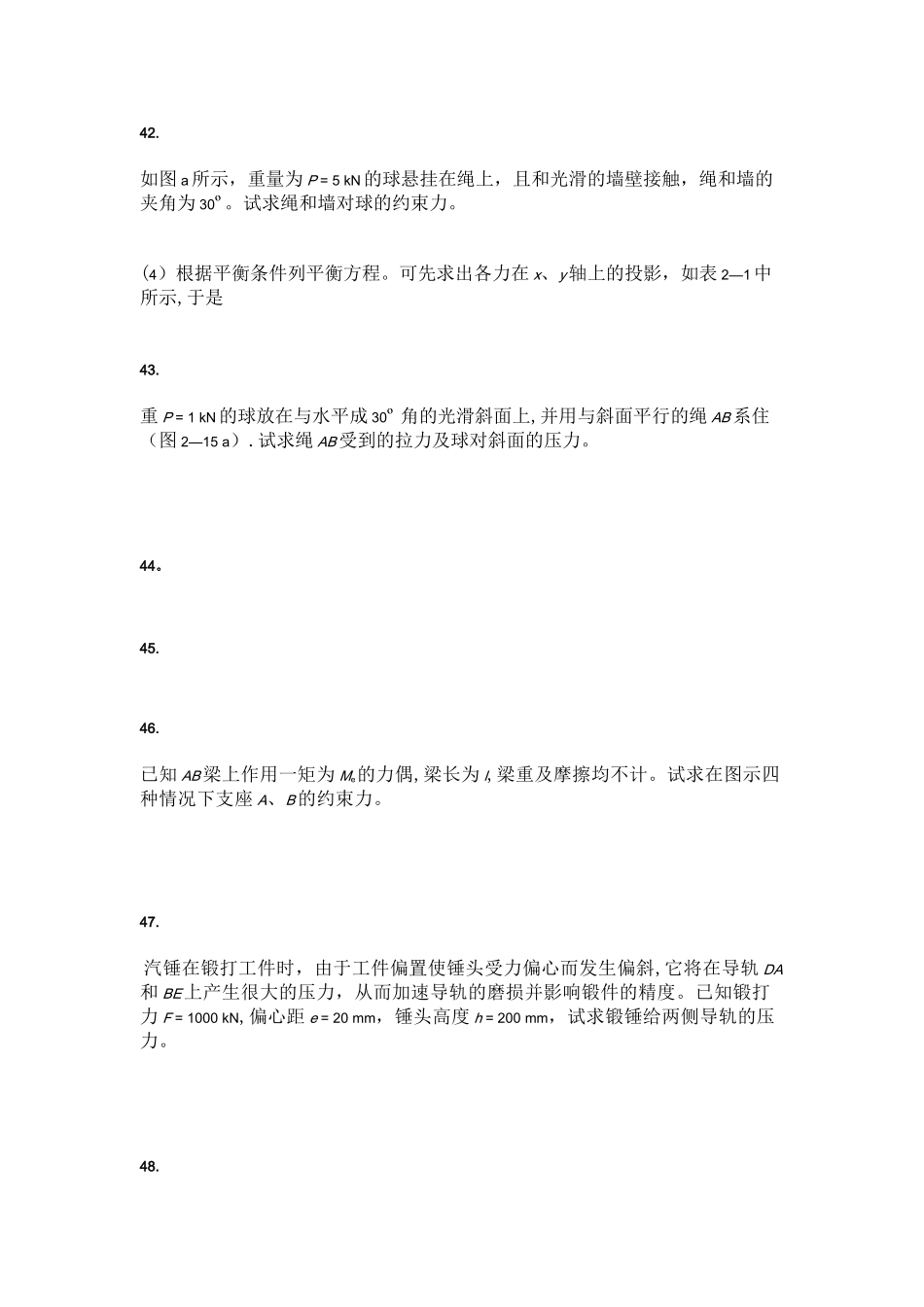

第 1 次作业36。 试作下列各杆件的受力图。 ：37. 1—4 试作下面物体系中各指定物体的受力图： （a）圆柱体 O、杆 AB 及整体；（b）吊钩 G、钢梁、构件;(c)折杆 ABC、圆柱体 O 及整体；（d)杆 AB 及整体;（e）棘轮 O、棘爪 AB；(f ）梁 AB、DE 和滚柱 C。38。 图示三铰刚架由 AB 和 BC 两部分组成，A、C 为固定铰支座，B为中间铰。试求支座 A、C 和铰链 B的约束力。设刚架的自重及摩擦均可不计。39. 压路的碾子 O重 P = 20 kN，半径 R = 400 mm。试求碾子越过高度 = 80 mm 的石块时，所需最小的水平拉力 Fmin。设石块不动.:Fmin = 15 kN40。 构架 ABCD 在 A点受力 F = 1 kN 作用。杆 AB 和 CD 在 C 点用铰链连接，B、D两点处均为固定铰支座。如不计杆重及摩擦，试求杆 CD 所受的力和支座 B的约束力。41。 梁 AB 如图所示,作用在跨度中点 C 的力 F = 20 kN.试求图示两种情况下支座 A和 B的约束力。梁重及摩擦均可不计.42. 如图 a所示，重量为 P = 5 kN 的球悬挂在绳上，且和光滑的墙壁接触，绳和墙的夹角为 30º。试求绳和墙对球的约束力。(4）根据平衡条件列平衡方程。可先求出各力在 x、y轴上的投影，如表 2—1中所示,于是 43. 重 P = 1 kN 的球放在与水平成 30º 角的光滑斜面上,并用与斜面平行的绳 AB 系住（图 2—15 a）.试求绳 AB 受到的拉力及球对斜面的压力。44。 45. 46. 已知 AB 梁上作用一矩为 Me的力偶,梁长为 l,梁重及摩擦均不计。试求在图示四种情况下支座 A、B的约束力。47. 汽锤在锻打工件时，由于工件偏置使锤头受力偏心而发生偏斜,它将在导轨 DA和 BE 上产生很大的压力，从而加速导轨的磨损并影响锻件的精度。已知锻打力 F = 1000 kN,偏心距 e = 20 mm，锤头高度 h = 200 mm，试求锻锤给两侧导轨的压力。48. 机构 OABO1，在图示位置平衡。已知 OA = 400 mm，O1B = 600 mm，作用在 OA 上的力偶的力偶矩之大小∣Me1∣= 1 N · m。试求力偶矩 Me2的大小和杆 AB 所受的力.各杆的重量及各处摩擦均不计.49。 图中,如作用于扳手上的力 F = 200 N，l = 0.40 m, = 60º，试计算力 对 O点之矩.50. 试用合力矩定理计算图中力 对 O点之矩.51。 图 a所示梁 AB 受矩为 Me = 300 N · m 的力偶作用。试求支座 A、B的约束力。第 2 次作业20。 压路的碾子...
