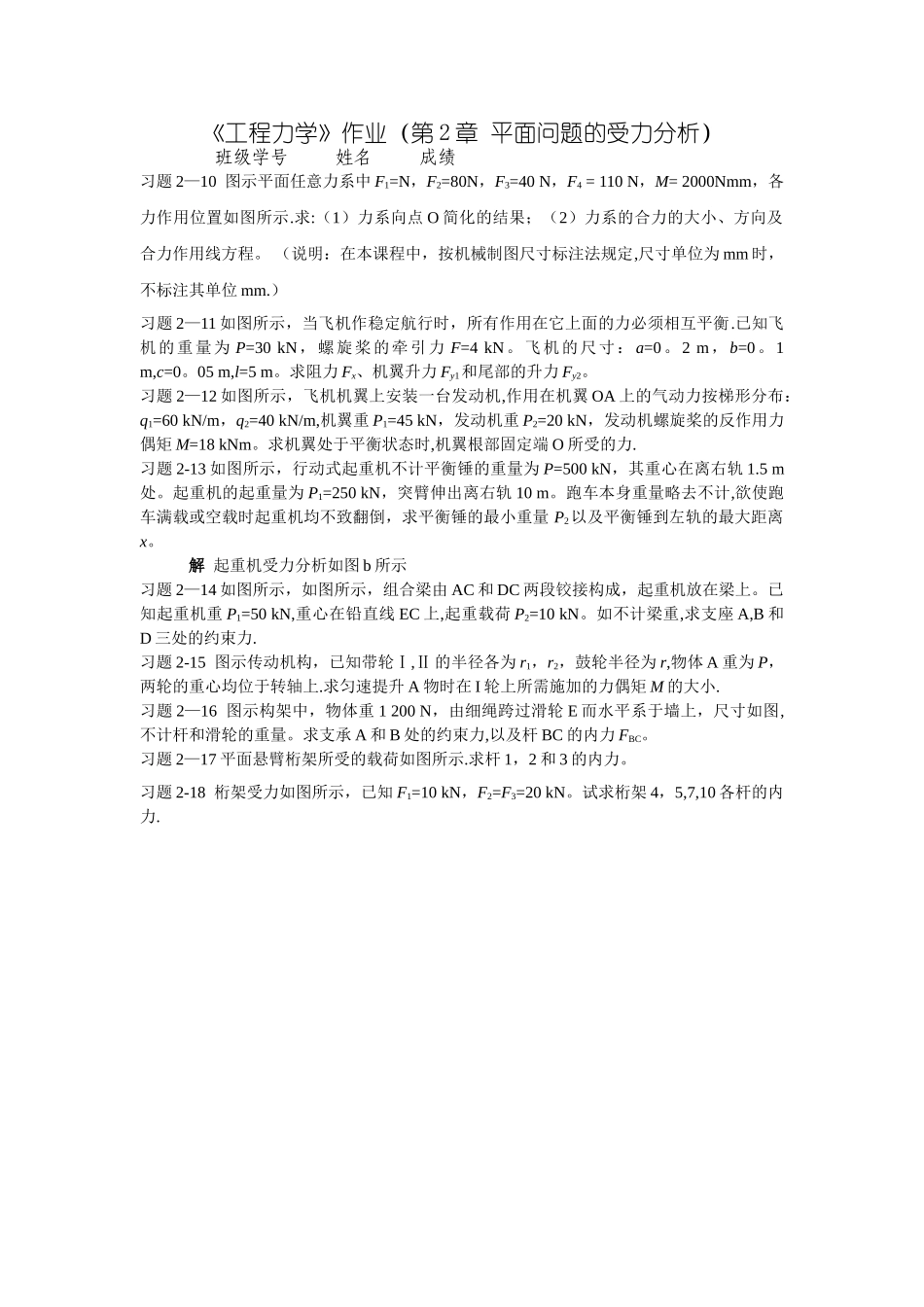

《工程力学》作业（第 2 章 平面问题的受力分析）班级学号 姓名 成绩习题 2—10 图示平面任意力系中 F1=N，F2=80N，F3=40 N，F4 = 110 N，M= 2000Nmm，各力作用位置如图所示.求:（1）力系向点 O 简化的结果；（2）力系的合力的大小、方向及合力作用线方程。 （说明：在本课程中，按机械制图尺寸标注法规定,尺寸单位为 mm 时，不标注其单位 mm.）习题 2—11 如图所示，当飞机作稳定航行时，所有作用在它上面的力必须相互平衡.已知飞机的重量为 P=30 kN，螺旋桨的牵引力 F=4 kN。飞机的尺寸： a=0。2 m，b=0。1 m,c=0。05 m,l=5 m。求阻力 Fx、机翼升力 Fy1和尾部的升力 Fy2。习题 2—12 如图所示，飞机机翼上安装一台发动机,作用在机翼 OA 上的气动力按梯形分布：q1=60 kN/m，q2=40 kN/m,机翼重 P1=45 kN，发动机重 P2=20 kN，发动机螺旋桨的反作用力偶矩 M=18 kNm。求机翼处于平衡状态时,机翼根部固定端 O 所受的力.习题 2-13 如图所示，行动式起重机不计平衡锤的重量为 P=500 kN，其重心在离右轨 1.5 m处。起重机的起重量为 P1=250 kN，突臂伸出离右轨 10 m。跑车本身重量略去不计,欲使跑车满载或空载时起重机均不致翻倒，求平衡锤的最小重量 P2以及平衡锤到左轨的最大距离x。解 起重机受力分析如图 b 所示习题 2—14 如图所示，如图所示，组合梁由 AC 和 DC 两段铰接构成，起重机放在梁上。已知起重机重 P1=50 kN,重心在铅直线 EC 上,起重载荷 P2=10 kN。如不计梁重,求支座 A,B 和D 三处的约束力.习题 2-15 图示传动机构，已知带轮Ⅰ,Ⅱ 的半径各为 r1，r2，鼓轮半径为 r,物体 A 重为 P，两轮的重心均位于转轴上.求匀速提升 A 物时在 I 轮上所需施加的力偶矩 M 的大小.习题 2—16 图示构架中，物体重 1 200 N，由细绳跨过滑轮 E 而水平系于墙上，尺寸如图,不计杆和滑轮的重量。求支承 A 和 B 处的约束力,以及杆 BC 的内力 FBC。习题 2—17 平面悬臂桁架所受的载荷如图所示.求杆 1，2 和 3 的内力。习题 2-18 桁架受力如图所示，已知 F1=10 kN，F2=F3=20 kN。试求桁架 4，5,7,10 各杆的内力.
