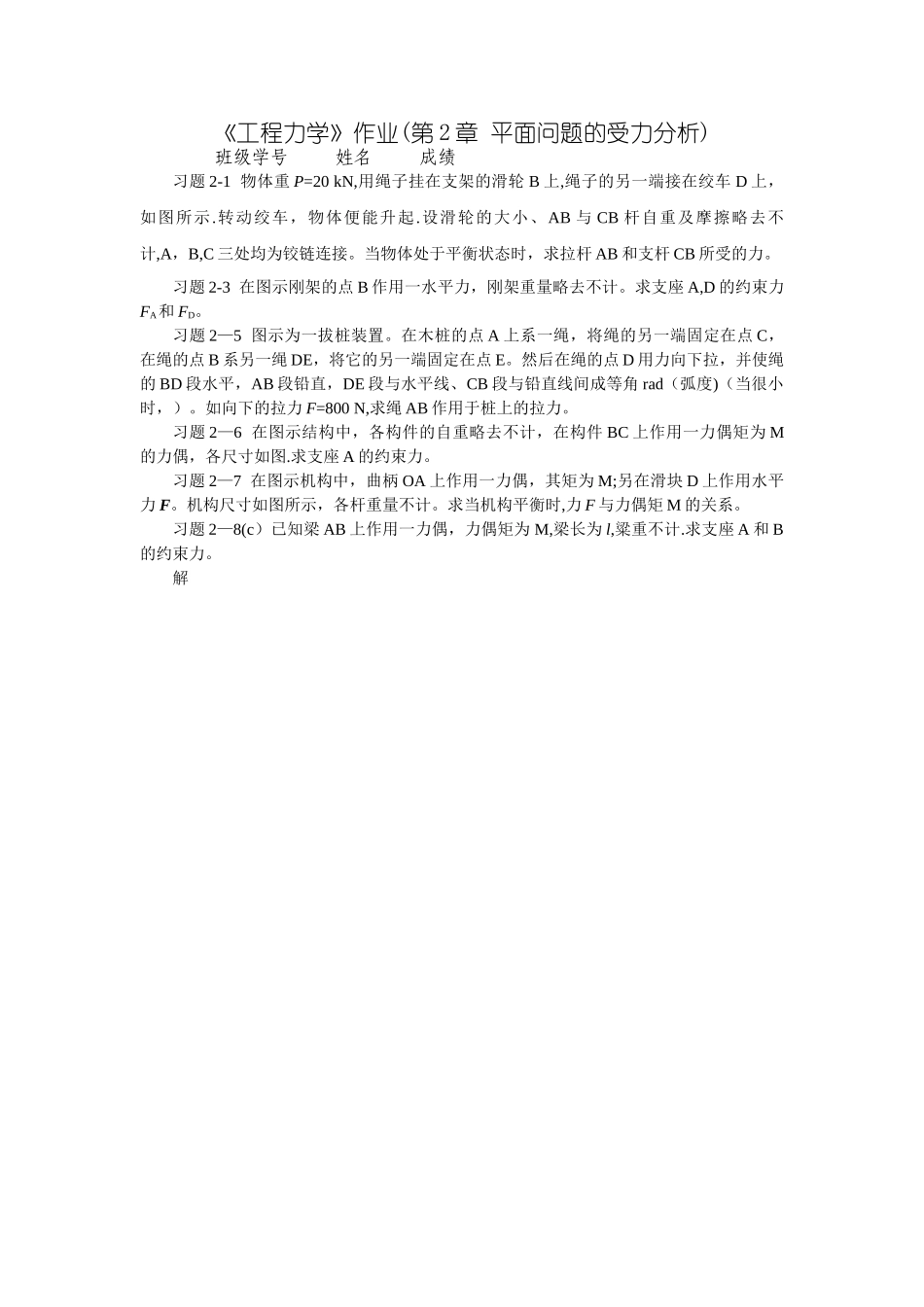

《工程力学》作业(第 2 章 平面问题的受力分析)班级学号 姓名 成绩习题 2-1 物体重 P=20 kN,用绳子挂在支架的滑轮 B 上,绳子的另一端接在绞车 D 上，如图所示.转动绞车，物体便能升起.设滑轮的大小、AB 与 CB 杆自重及摩擦略去不计,A，B,C 三处均为铰链连接。当物体处于平衡状态时，求拉杆 AB 和支杆 CB 所受的力。习题 2-3 在图示刚架的点 B 作用一水平力，刚架重量略去不计。求支座 A,D 的约束力FA和 FD。习题 2—5 图示为一拔桩装置。在木桩的点 A 上系一绳，将绳的另一端固定在点 C，在绳的点 B 系另一绳 DE，将它的另一端固定在点 E。然后在绳的点 D 用力向下拉，并使绳的 BD 段水平，AB 段铅直，DE 段与水平线、CB 段与铅直线间成等角 rad（弧度)（当很小时，）。如向下的拉力 F=800 N,求绳 AB 作用于桩上的拉力。习题 2—6 在图示结构中，各构件的自重略去不计，在构件 BC 上作用一力偶矩为 M的力偶，各尺寸如图.求支座 A 的约束力。习题 2—7 在图示机构中，曲柄 OA 上作用一力偶，其矩为 M;另在滑块 D 上作用水平力 F。机构尺寸如图所示，各杆重量不计。求当机构平衡时,力 F 与力偶矩 M 的关系。习题 2—8(c）已知梁 AB 上作用一力偶，力偶矩为 M,梁长为 l,粱重不计.求支座 A 和 B的约束力。解
