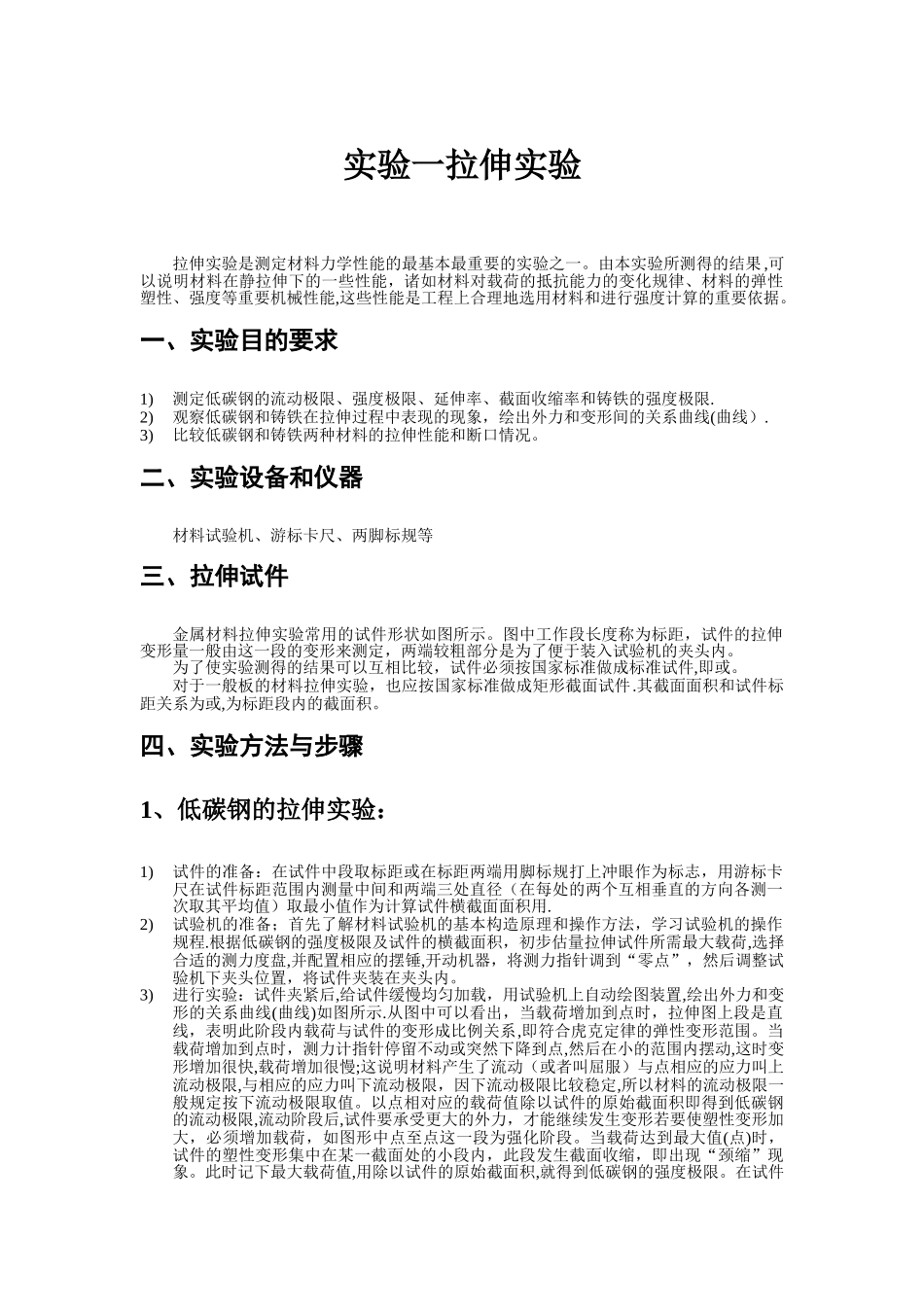

实验一拉伸实验拉伸实验是测定材料力学性能的最基本最重要的实验之一。由本实验所测得的结果 ,可以说明材料在静拉伸下的一些性能，诸如材料对载荷的抵抗能力的变化规律、材料的弹性塑性、强度等重要机械性能,这些性能是工程上合理地选用材料和进行强度计算的重要依据。一、实验目的要求1)测定低碳钢的流动极限、强度极限、延伸率、截面收缩率和铸铁的强度极限.2)观察低碳钢和铸铁在拉伸过程中表现的现象，绘出外力和变形间的关系曲线(曲线）.3)比较低碳钢和铸铁两种材料的拉伸性能和断口情况。二、实验设备和仪器材料试验机、游标卡尺、两脚标规等三、拉伸试件金属材料拉伸实验常用的试件形状如图所示。图中工作段长度称为标距，试件的拉伸变形量一般由这一段的变形来测定，两端较粗部分是为了便于装入试验机的夹头内。为了使实验测得的结果可以互相比较，试件必须按国家标准做成标准试件,即或。对于一般板的材料拉伸实验，也应按国家标准做成矩形截面试件.其截面面积和试件标距关系为或,为标距段内的截面积。四、实验方法与步骤1、低碳钢的拉伸实验：1)试件的准备：在试件中段取标距或在标距两端用脚标规打上冲眼作为标志，用游标卡尺在试件标距范围内测量中间和两端三处直径（在每处的两个互相垂直的方向各测一次取其平均值）取最小值作为计算试件横截面面积用.2)试验机的准备；首先了解材料试验机的基本构造原理和操作方法，学习试验机的操作规程.根据低碳钢的强度极限及试件的横截面积，初步估量拉伸试件所需最大载荷,选择合适的测力度盘,并配置相应的摆锤,开动机器，将测力指针调到“零点”，然后调整试验机下夹头位置，将试件夹装在夹头内。3)进行实验：试件夹紧后,给试件缓慢均匀加载，用试验机上自动绘图装置,绘出外力和变形的关系曲线(曲线)如图所示.从图中可以看出，当载荷增加到点时，拉伸图上段是直线，表明此阶段内载荷与试件的变形成比例关系,即符合虎克定律的弹性变形范围。当载荷增加到点时，测力计指针停留不动或突然下降到点,然后在小的范围内摆动,这时变形增加很快,载荷增加很慢;这说明材料产生了流动（或者叫屈服）与点相应的应力叫上流动极限,与相应的应力叫下流动极限，因下流动极限比较稳定,所以材料的流动极限一般规定按下流动极限取值。以点相对应的载荷值除以试件的原始截面积即得到低碳钢的流动极限,流动阶段后,试件要承受更大的外力，才能继续发生变形若要使塑性变形加大，必须增加载荷，如图形中点至点这一段为强化...
