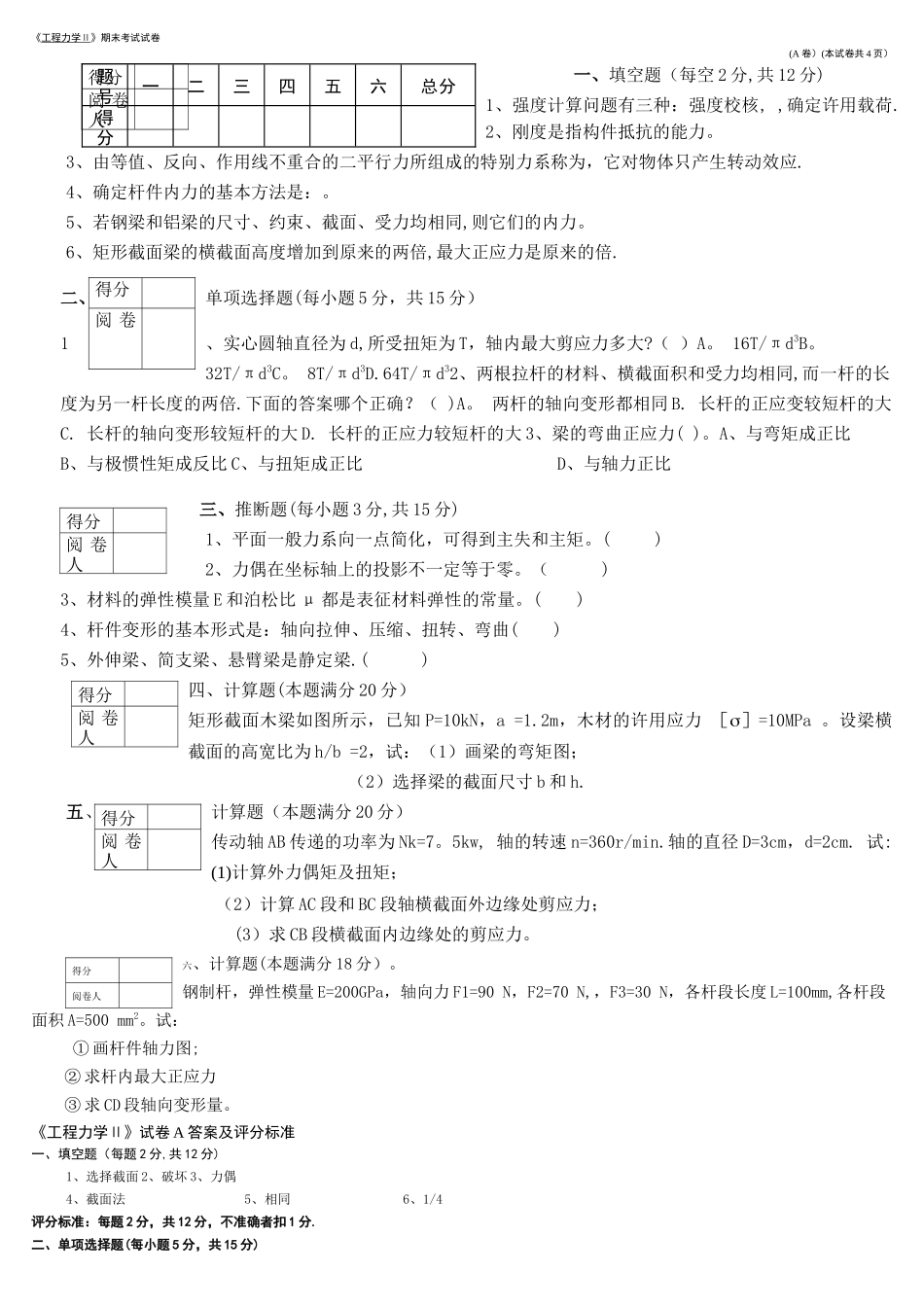

《工程力学Ⅱ》期末考试试卷(A 卷）(本试卷共 4 页）一、填空题（每空 2 分,共 12 分) 1、强度计算问题有三种：强度校核, ,确定许用载荷.2、刚度是指构件抵抗的能力。3、由等值、反向、作用线不重合的二平行力所组成的特别力系称为，它对物体只产生转动效应.4、确定杆件内力的基本方法是：。5、若钢梁和铝梁的尺寸、约束、截面、受力均相同,则它们的内力。6、矩形截面梁的横截面高度增加到原来的两倍,最大正应力是原来的倍.二、单项选择题(每小题 5 分，共 15 分）1、实心圆轴直径为 d,所受扭矩为 T，轴内最大剪应力多大?（ ）A。 16T/πd3B。 32T/πd3C。 8T/πd3D.64T/πd32、两根拉杆的材料、横截面积和受力均相同,而一杆的长度为另一杆长度的两倍.下面的答案哪个正确？（ )A。 两杆的轴向变形都相同 B. 长杆的正应变较短杆的大C. 长杆的轴向变形较短杆的大 D. 长杆的正应力较短杆的大 3、梁的弯曲正应力( )。A、与弯矩成正比 B、与极惯性矩成反比 C、与扭矩成正比 D、与轴力正比三、推断题(每小题 3 分,共 15 分)1、平面一般力系向一点简化，可得到主失和主矩。( )2、力偶在坐标轴上的投影不一定等于零。（ )3、材料的弹性模量 E 和泊松比 μ 都是表征材料弹性的常量。( )4、杆件变形的基本形式是：轴向拉伸、压缩、扭转、弯曲( )5、外伸梁、简支梁、悬臂梁是静定梁.( )四、计算题(本题满分 20 分）矩形截面木梁如图所示，已知 P=10kN，a =1.2m，木材的许用应力 ［s］=10MPa 。设梁横截面的高宽比为 h/b =2，试：（1）画梁的弯矩图；（2）选择梁的截面尺寸 b 和 h.五、计算题（本题满分 20 分）传动轴 AB 传递的功率为 Nk=7。5kw, 轴的转速 n=360r/min.轴的直径 D=3cm，d=2cm. 试:(1)计算外力偶矩及扭矩；（2）计算 AC 段和 BC 段轴横截面外边缘处剪应力；(3）求 CB 段横截面内边缘处的剪应力。六、计算题(本题满分 18 分）。钢制杆，弹性模量 E=200GPa，轴向力 F1=90 N，F2=70 N,，F3=30 N，各杆段长度 L=100mm,各杆段面积 A=500 mm2。试：① 画杆件轴力图;② 求杆内最大正应力③ 求 CD 段轴向变形量。《工程力学Ⅱ》试卷 A 答案及评分标准一、填空题（每题 2 分,共 12 分) 1、选择截面 2、破坏 3、力偶4、截面法 5、相同 6、1/4 评分标准：每题 2 分，共 12 分，不准确者扣 1 分.二、单项选择题(每小题 5 分，共 15 分)题号一...
