工程力学课后题答案2-廖明成

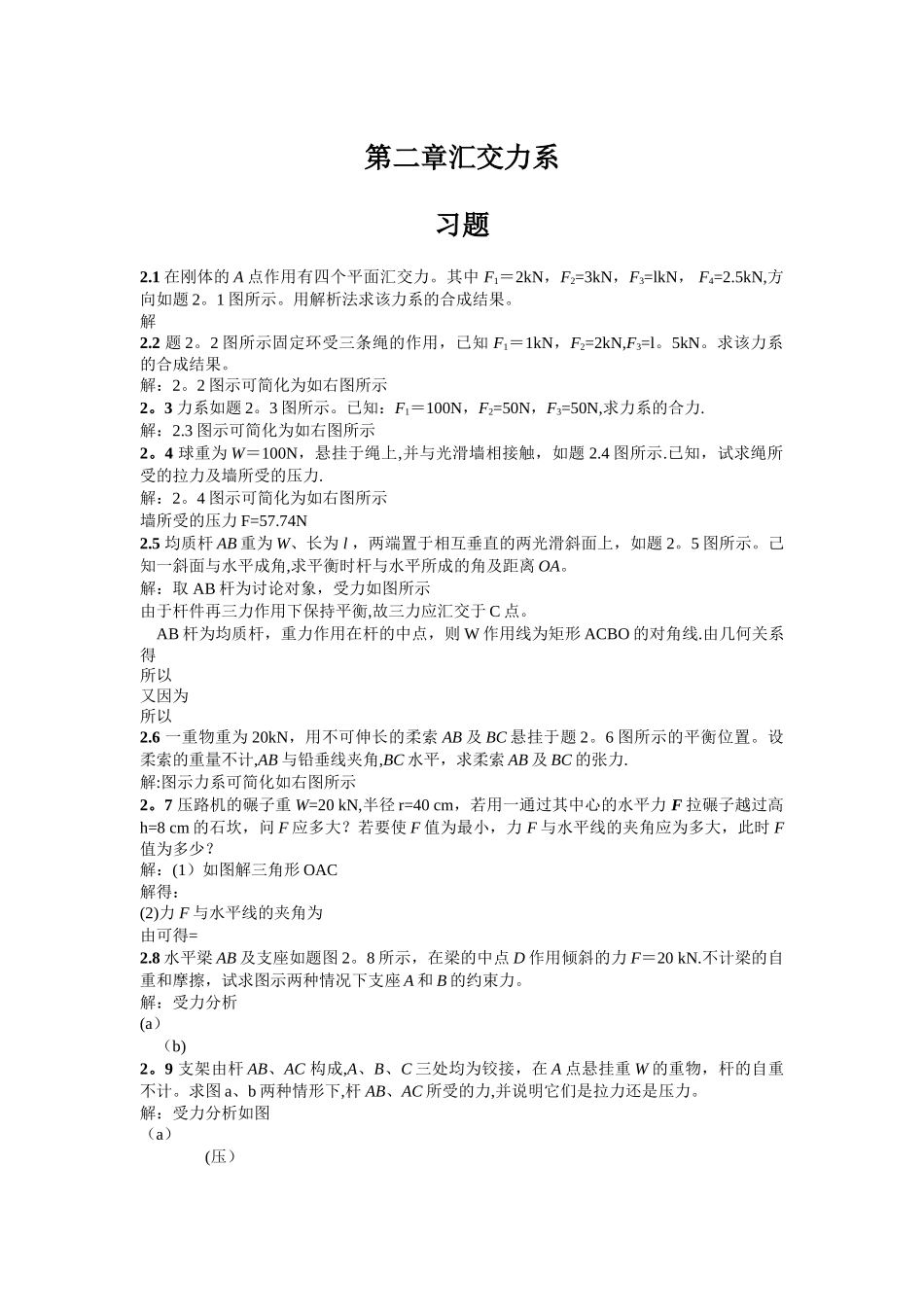

工程力学课后题答案2-廖明成_第1页
1/2

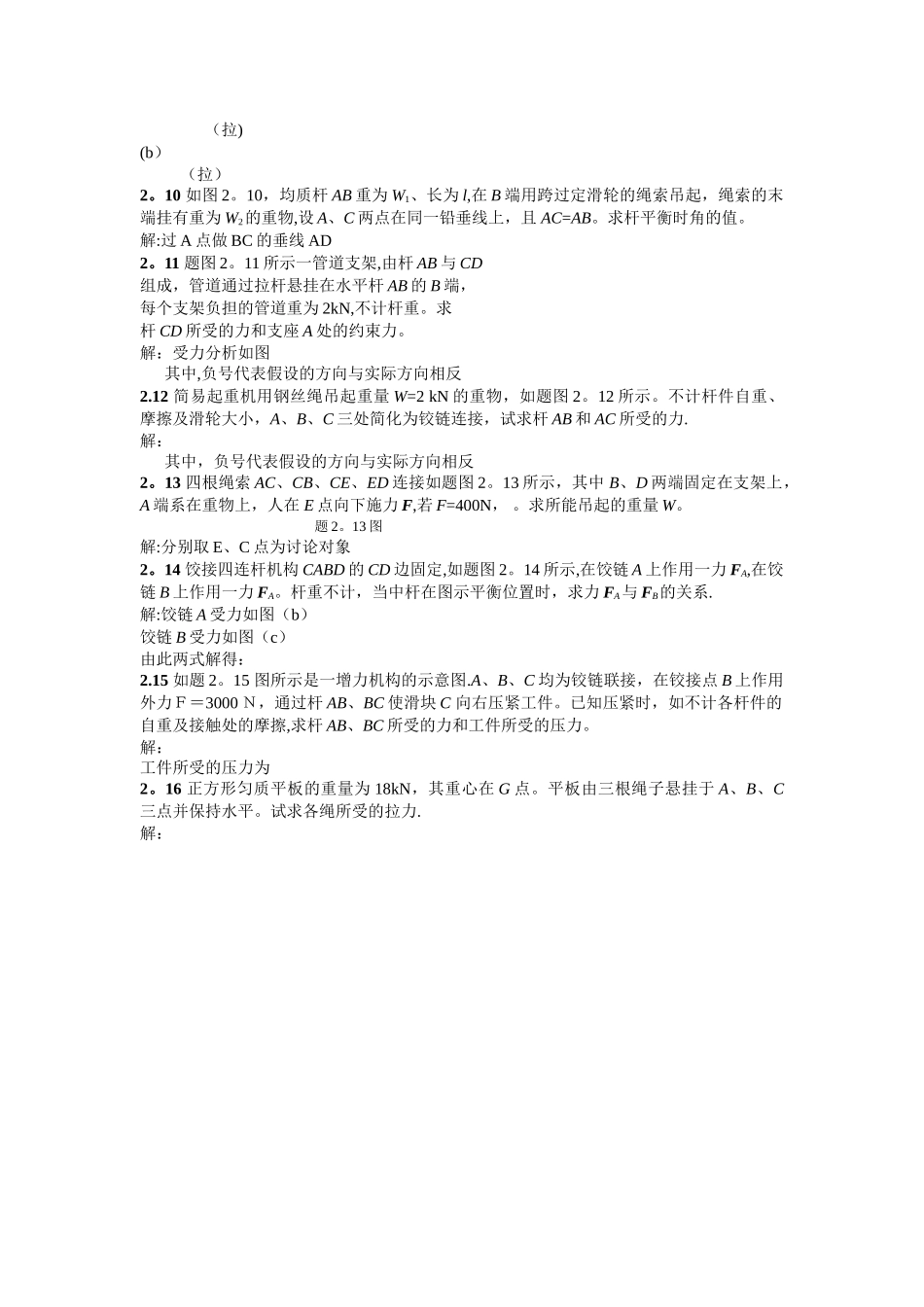

工程力学课后题答案2-廖明成_第2页
2/2
第二章汇交力系习题2.1 在刚体的 A 点作用有四个平面汇交力。其中 F1=2kN,F2=3kN,F3=lkN, F4=2.5kN,方向如题 2。1 图所示。用解析法求该力系的合成结果。解 2.2 题 2。2 图所示固定环受三条绳的作用,已知 F1=1kN,F2=2kN,F3=l。5kN。求该力系的合成结果。解:2。2 图示可简化为如右图所示2。3 力系如题 2。3 图所示。已知:F1=100N,F2=50N,F3=50N,求力系的合力.解:2.3 图示可简化为如右图所示2。4 球重为 W=100N,悬挂于绳上,并与光滑墙相接触,如题 2.4 图所示.已知,试求绳所受的拉力及墙所受的压力.解:2。4 图示可简化为如右图所示墙所受的压力 F=57.74N2.5 均质杆 AB 重为 W、长为 l ,两端置于相互垂直的两光滑斜面上,如题 2。5 图所示。己知一斜面与水平成角,求平衡时杆与水平所成的角及距离 OA。解:取 AB 杆为讨论对象,受力如图所示由于杆件再三力作用下保持平衡,故三力应汇交于 C 点。 AB 杆为均质杆,重力作用在杆的中点,则 W 作用线为矩形 ACBO 的对角线.由几何关系得所以又因为所以2.6 一重物重为 20kN,用不可伸长的柔索 AB 及 BC 悬挂于题 2。6 图所示的平衡位置。设柔索的重量不计,AB 与铅垂线夹角,BC 水平,求柔索 AB 及 BC 的张力.解:图示力系可简化如右图所示2。7 压路机的碾子重 W=20 kN,半径 r=40 cm,若用一通过其中心的水平力 F 拉碾子越过高h=8 cm 的石坎,问 F 应多大?若要使 F 值为最小,力 F 与水平线的夹角应为多大,此时 F值为多少?解:(1)如图解三角形 OAC解得:(2)力 F 与水平线的夹角为由可得=2.8 水平梁 AB 及支座如题图 2。8 所示,在梁的中点 D 作用倾斜的力 F=20 kN.不计梁的自重和摩擦,试求图示两种情况下支座 A 和 B 的约束力。解:受力分析(a)(b)2。9 支架由杆 AB、AC 构成,A、B、C 三处均为铰接,在 A 点悬挂重 W 的重物,杆的自重不计。求图 a、b 两种情形下,杆 AB、AC 所受的力,并说明它们是拉力还是压力。解:受力分析如图(a)(压)(拉)(b)(拉)2。10 如图 2。10,均质杆 AB 重为 W1、长为 l,在 B 端用跨过定滑轮的绳索吊起,绳索的末端挂有重为 W2的重物,设 A、C 两点在同一铅垂线上,且 AC=AB。求杆平衡时角的值。解:过 A 点做 BC 的垂线 AD2。11 题图 2。11 所示一管道支架,由杆 AB 与 CD组成,管道通过拉杆悬挂在水平杆 AB 的 B 端,...
