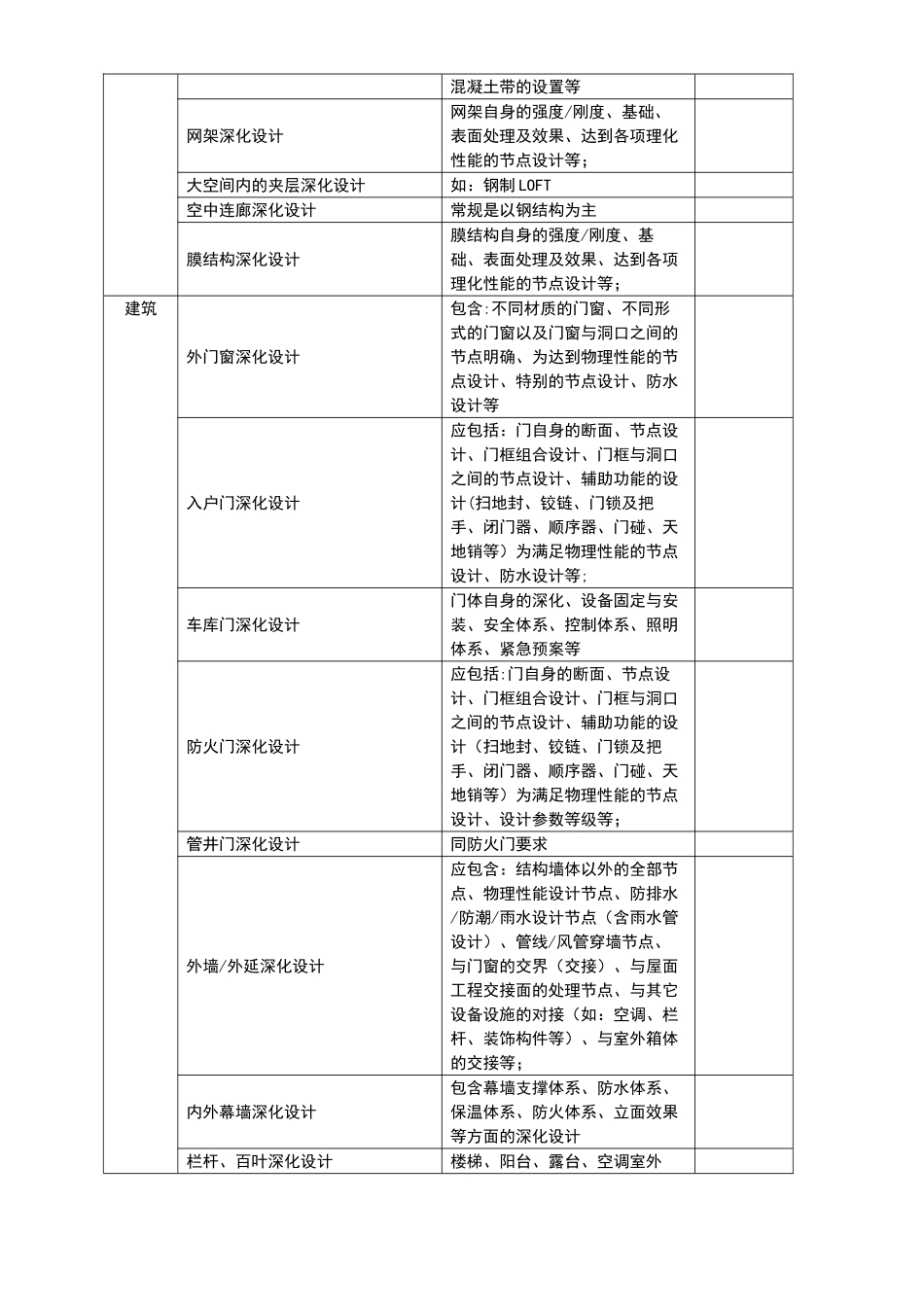

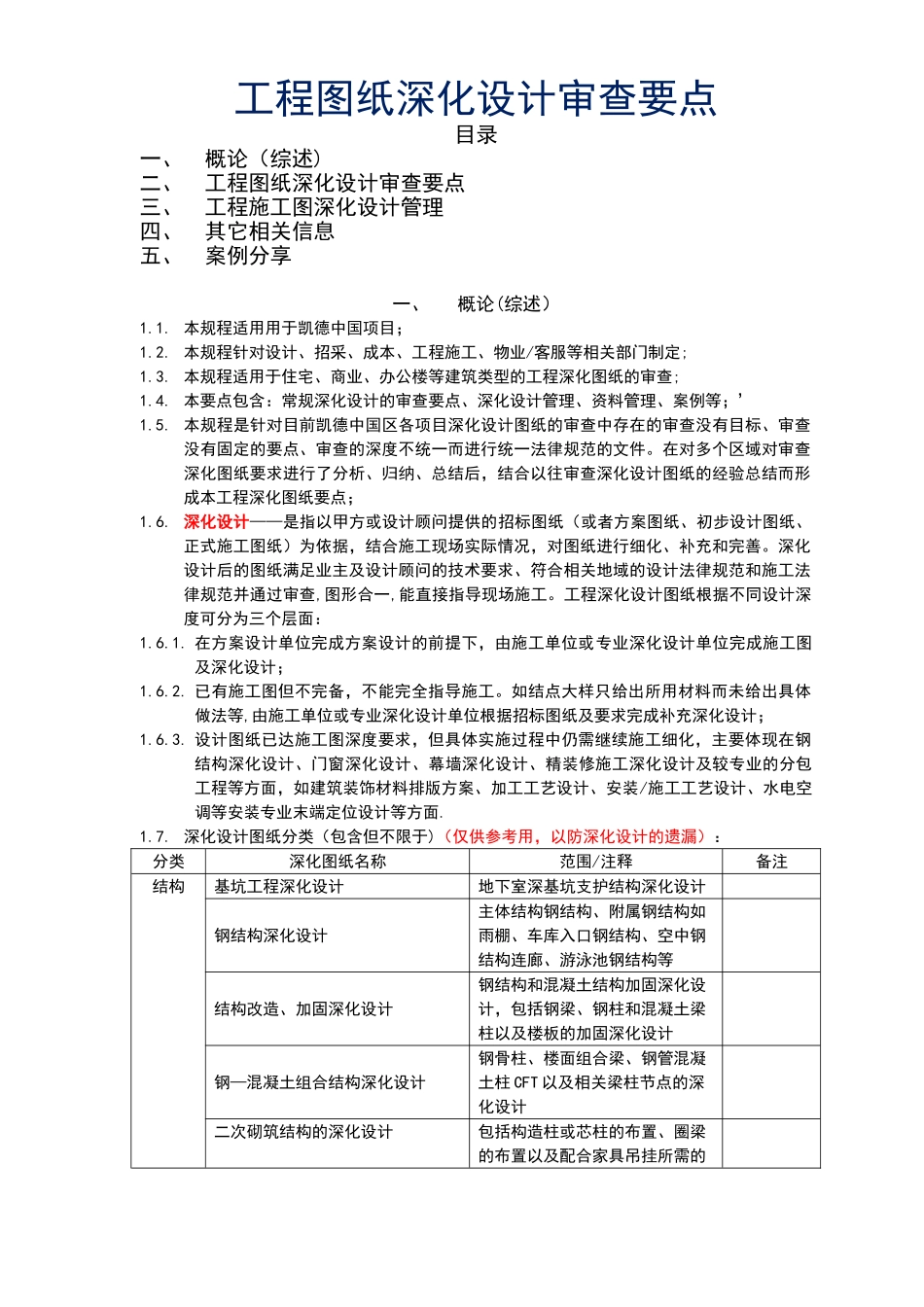

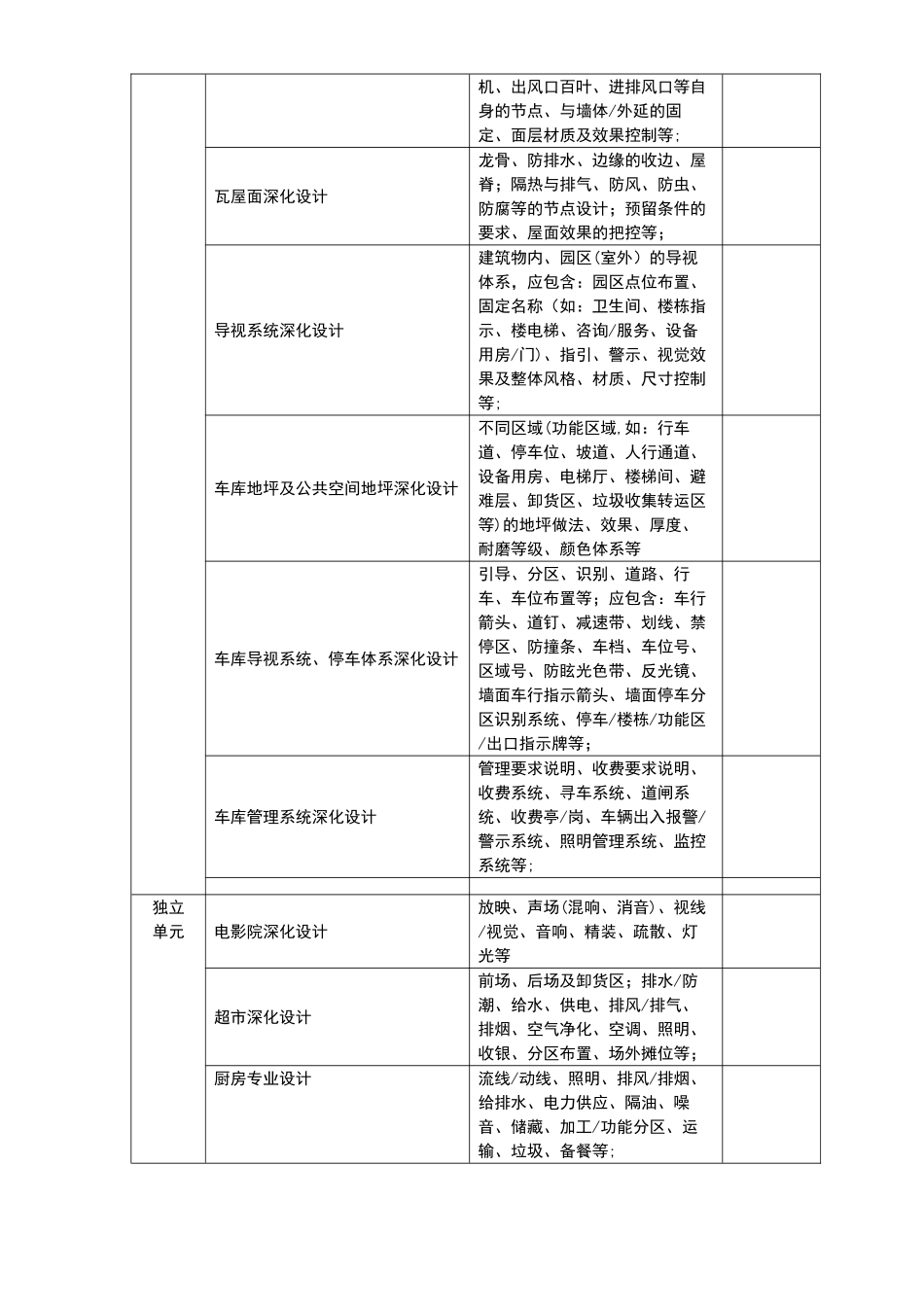

工程图纸深化设计审查要点目录一、概论（综述)二、工程图纸深化设计审查要点三、工程施工图深化设计管理四、其它相关信息五、案例分享一、概论(综述）1.1. 本规程适用用于凯德中国项目；1.2. 本规程针对设计、招采、成本、工程施工、物业/客服等相关部门制定;1.3. 本规程适用于住宅、商业、办公楼等建筑类型的工程深化图纸的审查;1.4. 本要点包含：常规深化设计的审查要点、深化设计管理、资料管理、案例等；’1.5. 本规程是针对目前凯德中国区各项目深化设计图纸的审查中存在的审查没有目标、审查没有固定的要点、审查的深度不统一而进行统一法律规范的文件。在对多个区域对审查深化图纸要求进行了分析、归纳、总结后，结合以往审查深化设计图纸的经验总结而形成本工程深化图纸要点；1.6. 深化设计——是指以甲方或设计顾问提供的招标图纸（或者方案图纸、初步设计图纸、正式施工图纸）为依据，结合施工现场实际情况，对图纸进行细化、补充和完善。深化设计后的图纸满足业主及设计顾问的技术要求、符合相关地域的设计法律规范和施工法律规范并通过审查,图形合一,能直接指导现场施工。工程深化设计图纸根据不同设计深度可分为三个层面：1.6.1. 在方案设计单位完成方案设计的前提下，由施工单位或专业深化设计单位完成施工图及深化设计；1.6.2. 已有施工图但不完备，不能完全指导施工。如结点大样只给出所用材料而未给出具体做法等,由施工单位或专业深化设计单位根据招标图纸及要求完成补充深化设计；1.6.3. 设计图纸已达施工图深度要求，但具体实施过程中仍需继续施工细化，主要体现在钢结构深化设计、门窗深化设计、幕墙深化设计、精装修施工深化设计及较专业的分包工程等方面，如建筑装饰材料排版方案、加工工艺设计、安装/施工工艺设计、水电空调等安装专业末端定位设计等方面.1.7. 深化设计图纸分类（包含但不限于)（仅供参考用，以防深化设计的遗漏）：分类深化图纸名称范围/注释备注结构基坑工程深化设计地下室深基坑支护结构深化设计钢结构深化设计主体结构钢结构、附属钢结构如雨棚、车库入口钢结构、空中钢结构连廊、游泳池钢结构等结构改造、加固深化设计钢结构和混凝土结构加固深化设计，包括钢梁、钢柱和混凝土梁柱以及楼板的加固深化设计钢—混凝土组合结构深化设计钢骨柱、楼面组合梁、钢管混凝土柱 CFT 以及相关梁柱节点的深化设计二次砌筑结构的深化设计包括构造柱或芯柱的布置、圈梁的布置以及配合家具吊挂所需的混凝...
