2025年施工员考核大纲习题集答案

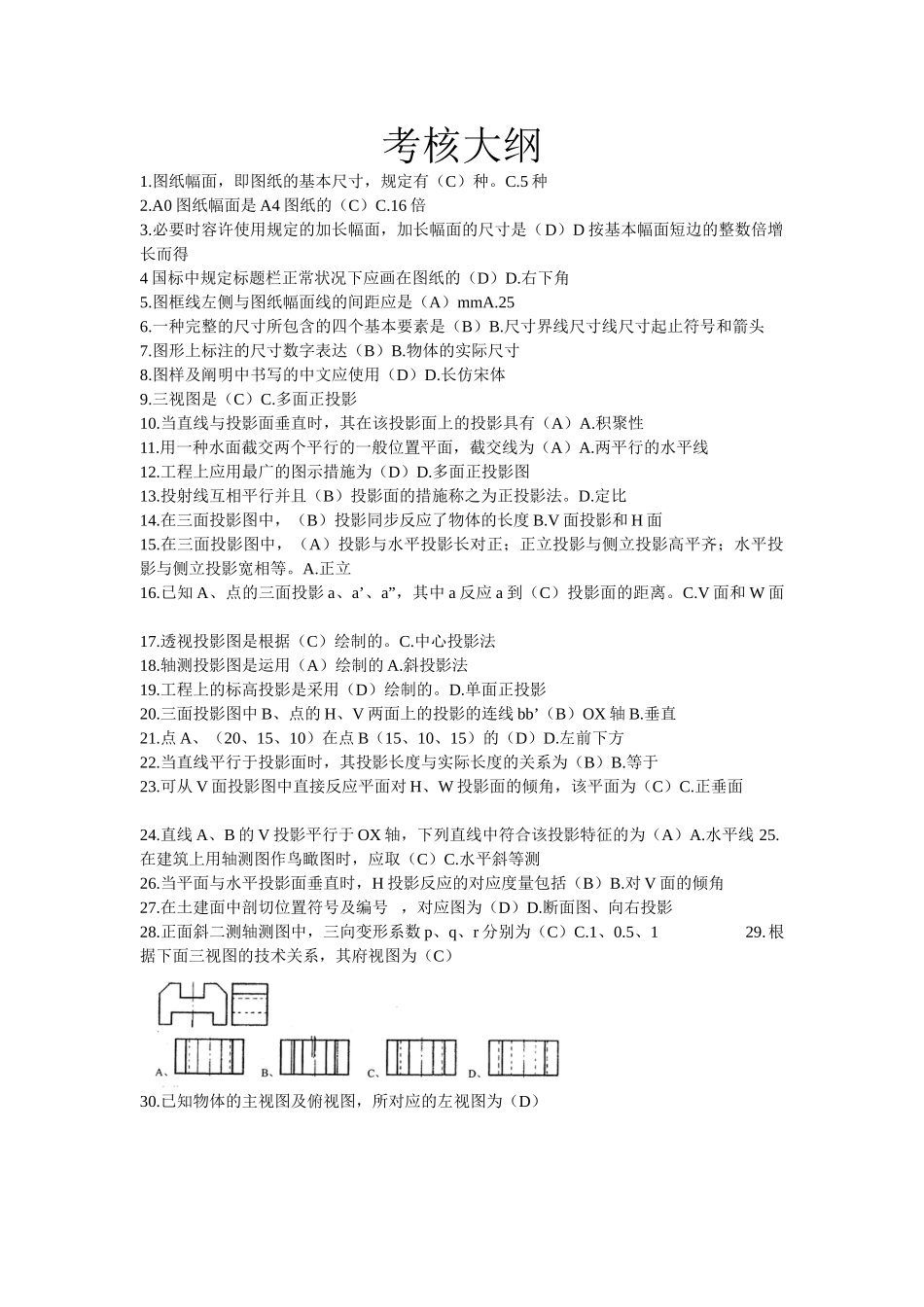

考核大纲1.图纸幅面，即图纸的基本尺寸，规定有（C）种。C.5 种2.A0 图纸幅面是 A4 图纸的（C）C.16 倍3.必要时容许使用规定的加长幅面，加长幅面的尺寸是（D）D 按基本幅面短边的整数倍增长而得4 国标中规定标题栏正常状况下应画在图纸的（D）D.右下角5.图框线左侧与图纸幅面线的间距应是（A）mmA.256.一种完整的尺寸所包含的四个基本要素是（B）B.尺寸界线尺寸线尺寸起止符号和箭头7.图形上标注的尺寸数字表达（B）B.物体的实际尺寸8.图样及阐明中书写的中文应使用（D）D.长仿宋体9.三视图是（C）C.多面正投影10.当直线与投影面垂直时，其在该投影面上的投影具有（A）A.积聚性11.用一种水面截交两个平行的一般位置平面，截交线为（A）A.两平行的水平线12.工程上应用最广的图示措施为（D）D.多面正投影图13.投射线互相平行并且（B）投影面的措施称之为正投影法。D.定比14.在三面投影图中，（B）投影同步反应了物体的长度 B.V 面投影和 H 面15.在三面投影图中，（A）投影与水平投影长对正；正立投影与侧立投影高平齐；水平投影与侧立投影宽相等。A.正立16.已知 A、点的三面投影 a、a’、a”，其中 a 反应 a 到（C）投影面的距离。C.V 面和 W 面17.透视投影图是根据（C）绘制的。C.中心投影法18.轴测投影图是运用（A）绘制的 A.斜投影法19.工程上的标高投影是采用（D）绘制的。D.单面正投影20.三面投影图中 B、点的 H、V 两面上的投影的连线 bb’（B）OX 轴 B.垂直21.点 A、（20、15、10）在点 B（15、10、15）的（D）D.左前下方22.当直线平行于投影面时，其投影长度与实际长度的关系为（B）B.等于23.可从 V 面投影图中直接反应平面对 H、W 投影面的倾角，该平面为（C）C.正垂面24.直线 A、B 的 V 投影平行于 OX 轴，下列直线中符合该投影特征的为（A）A.水平线 25.在建筑上用轴测图作鸟瞰图时，应取（C）C.水平斜等测26.当平面与水平投影面垂直时，H 投影反应的对应度量包括（B）B.对 V 面的倾角27.在土建面中剖切位置符号及编号 ，对应图为（D）D.断面图、向右投影28.正面斜二测轴测图中，三向变形系数 p、q、r 分别为（C）C.1、0.5、1 29.根据下面三视图的技术关系，其府视图为（C）30.已知物体的主视图及俯视图，所对应的左视图为（D）31.形体分析法是根据基本体投影特性，在投影图上分析组合体各构成部分的形状和相对位置，然后（D）综合想象出组合体的形体。D.按投影规律32.一套房屋施工图的...
