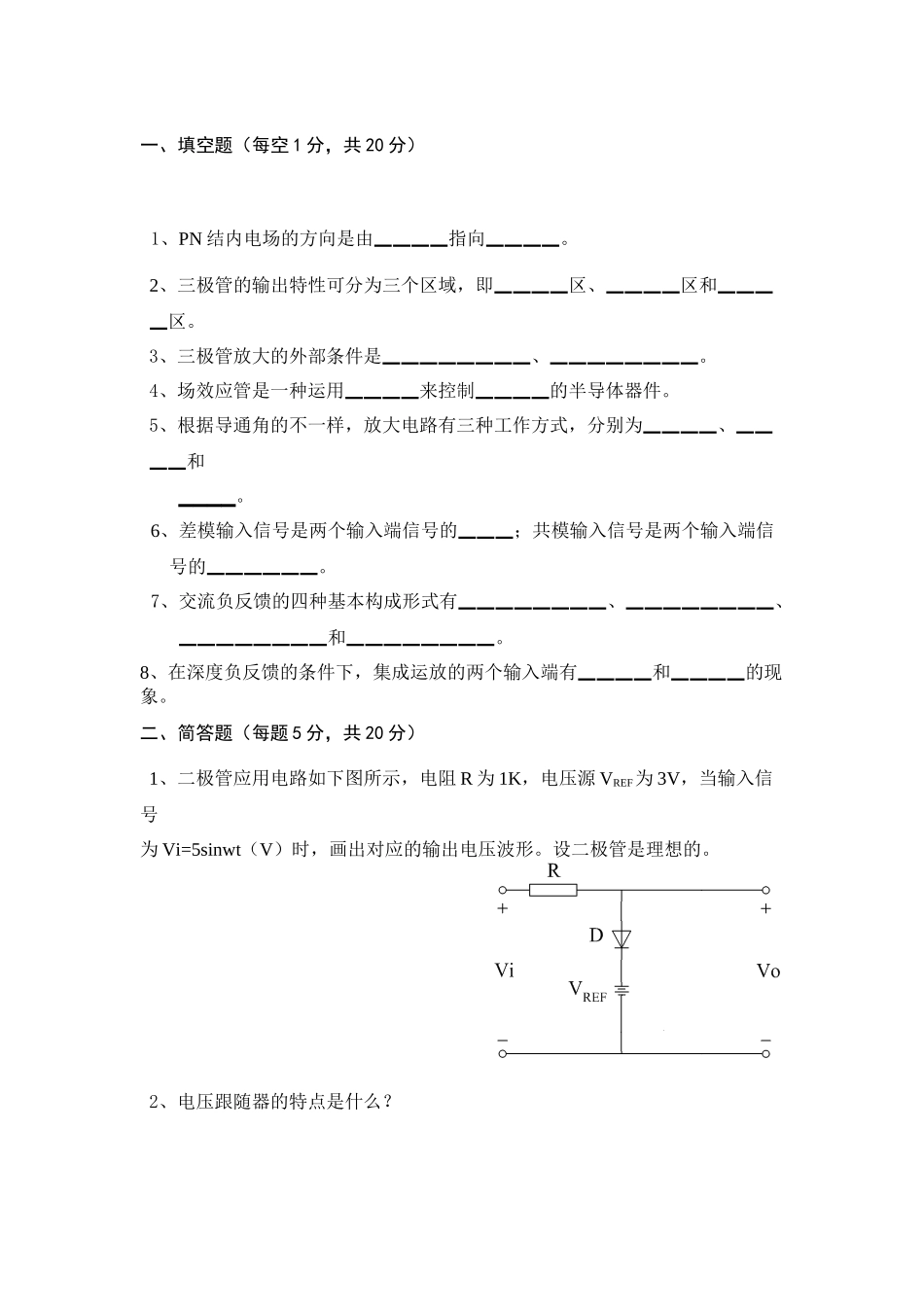

西安邮电大学模拟电路基础一、填空题（每空 1 分，共 20 分）1、PN 结内电场的方向是由▁▁▁▁指向▁▁▁▁。2、三极管的输出特性可分为三个区域，即▁▁▁▁区、▁▁▁▁区和▁▁▁▁区。3、三极管放大的外部条件是▁▁▁▁▁▁▁▁、▁▁▁▁▁▁▁▁。4、场效应管是一种运用▁▁▁▁来控制▁▁▁▁的半导体器件。5、根据导通角的不一样，放大电路有三种工作方式，分别为▁▁▁▁、▁▁▁▁和▁▁▁▁。6、差模输入信号是两个输入端信号的▁▁▁；共模输入信号是两个输入端信号的▁▁▁▁▁▁。7、交流负反馈的四种基本构成形式有▁▁▁▁▁▁▁▁、▁▁▁▁▁▁▁▁、▁▁▁▁▁▁▁▁和▁▁▁▁▁▁▁▁。8、在深度负反馈的条件下，集成运放的两个输入端有▁▁▁▁和▁▁▁▁的现象。二、简答题（每题 5 分，共 20 分）1、二极管应用电路如下图所示，电阻 R 为 1K，电压源 VREF为 3V，当输入信号为 Vi=5sinwt（V）时，画出对应的输出电压波形。设二极管是理想的。2、电压跟随器的特点是什么？3、已知放大器电压增益的频率特性体现式为：AV=，式中频率f 的单位是 Hz，写出该电路的上限频率、下限频率、中频增益。4、什么是零点漂移？怎样消除？三、电路如下图所示，已知：β=100，VBE=0.7V，Vcc=+10V，Rb1=100kΩ, Rb2=33kΩ，Re=1.8kΩ, Rc= RL =3.6 kΩ, C1、C2容量足够大。①求静态工作点 Q 的参数②画出它的 H 参数小信号等效电路③计算该电路的 AV、Ri、Ro (15 分) 四 、 双电源互补对称功率放大电路如下图所示，设三极管 T1 和 T2 的特性完全对称，负载电阻 RL=8Ω，VCC=+12V，,求：①输出功率 Po ②电路的最大输出功率 Pomax和单管最大管耗 PT1M③该电路的输出效率 η 和最大效率 ηmax (10 分) 五、双端输入、双端输出理想的差分放大电路如下图所示。β=50，VBE=0.7V，Vcc=VEE=+15V，Rc1=Rc2=4.2kΩ,=1mA,=100 kΩ, ①求电路的静态工作点 ②画出电路的差模交流通路和共模交流通路③求该电路的差模电压增益 AVD，共模电压增益 AVC和共模克制比 KCMR (15 分)七、判断下图所示电路中所有反馈的性质和类型并写出深度负反馈条件下越级反馈的 (10 分) 八、电路如图题所示，假设运放是理想的，试写出电路输出电压 Uo 的值。 (10 分)参照答案（也许有错误仅供参照）一、填空题（每空 1 分，共 20 分）1）N 区；P 区2）饱和、放大、截止3 ）发射结正偏、集电结反偏4）电...
