工程方案-标准3-隧道洞口布置标准

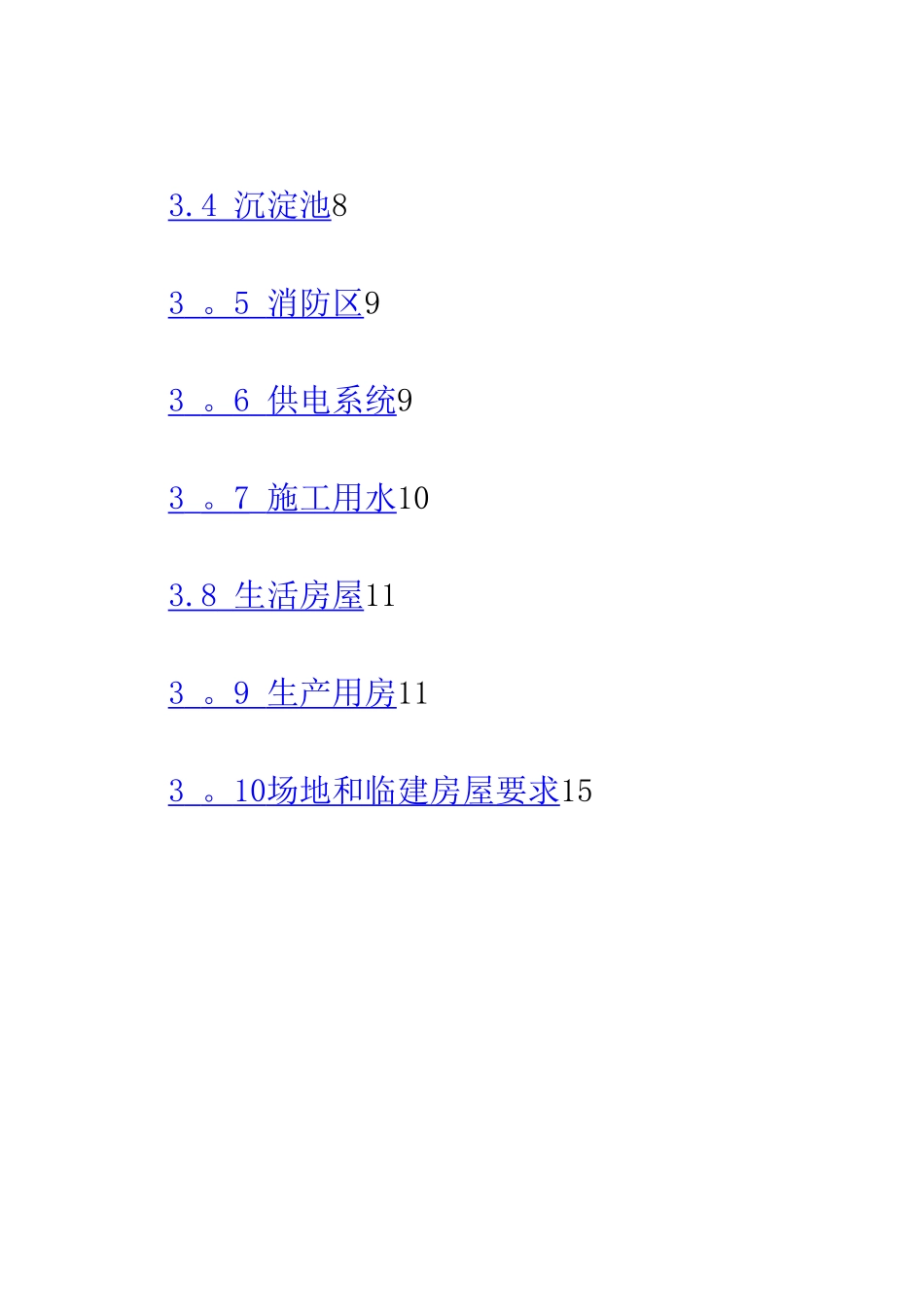

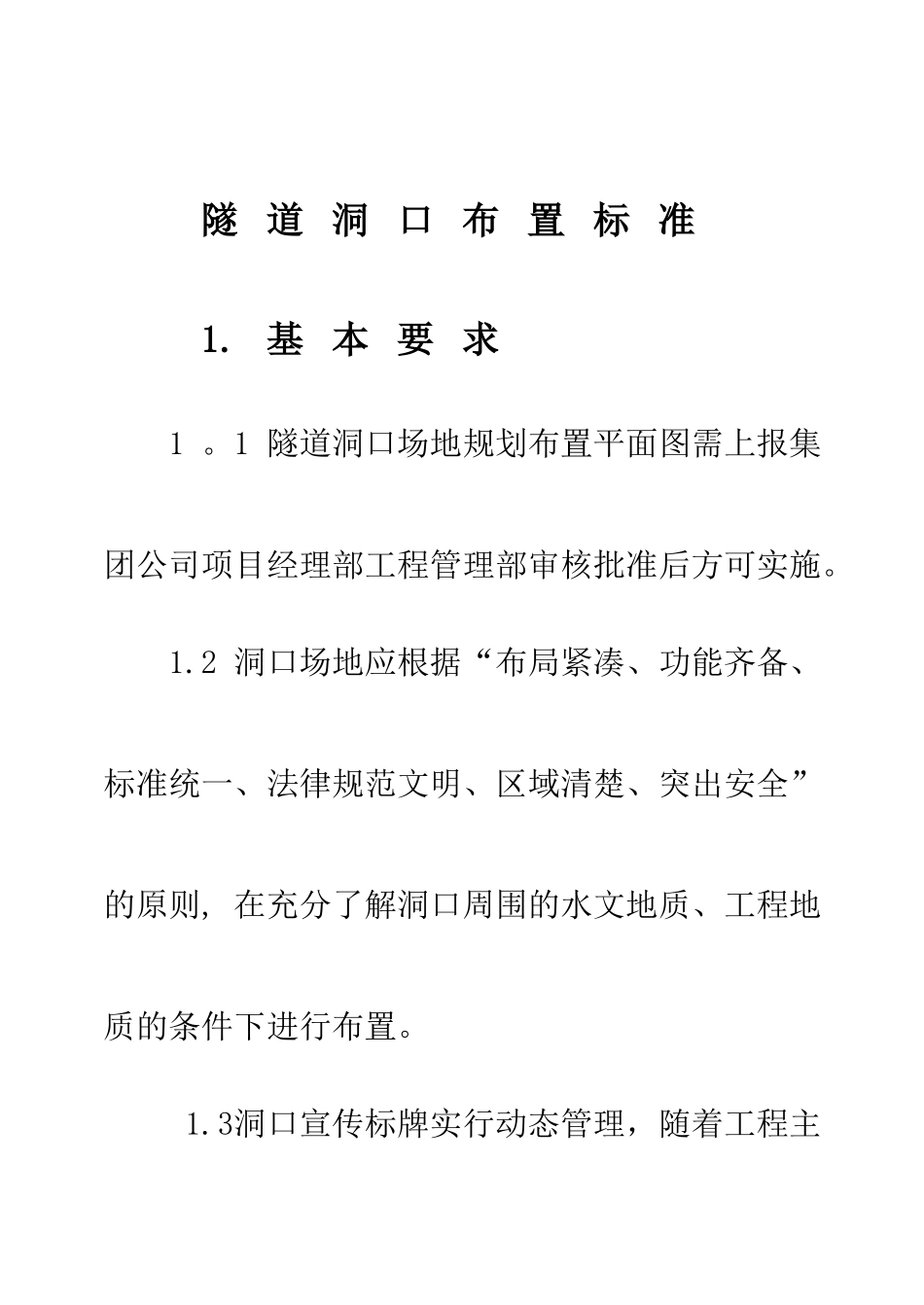

目 录1 。 基本要求 12 。 宣传、施工、标志等牌图设置 22 。 1 宣传牌 22 。 2 施工牌图 32 。 3 标志 63 。 场地布置 73 。 1 洞口场地 73 。 2 值班室 83 。 3 应急物资区 83.4 沉淀池 83 。 5 消防区 93 。 6 供电系统 93 。 7 施工用水 103.8 生活房屋 113 。 9 生产用房 113 。 10 场地和临建房屋要求 15隧 道 洞 口 布 置 标 准1. 基 本 要 求1 。1 隧道洞口场地规划布置平面图需上报集团公司项目经理部工程管理部审核批准后方可实施。1.2 洞口场地应根据“布局紧凑、功能齐备、标准统一、法律规范文明、区域清楚、突出安全”的原则, 在充分了解洞口周围的水文地质、工程地质的条件下进行布置。 1.3洞口宣传标牌实行动态管理，随着工程主体的推动逐步固化稳定。 1。4 风、水、电、安全救援、消防、值班房等设施尽可能地靠近洞口，与洞内管线布置统筹考虑，系统规划. 1.5 进入隧道施工现场的施工便道，自洞口向外至少200m长度范围应硬化处理, 该范围的硬化处理应在隧道进尺达到50m 之前完成.1.6 现场所有牌图要牢固可靠、整齐美观、大方醒目.2.宣传、施工、标志等 牌 图 设 置2 。 1 宣 传 牌2 。1 。1 洞门顶正面上方或侧面合适位置应地势设置企业名称牌，内容为:“ 中、国、铁、建、十、二、局、承、建”，尺寸2m×2m）和隧道名称牌（内容：“×、×、×、隧、道”, 尺寸：1 。2m×1 。2m) ， 分两行插放，竖立时要充分考虑防风因素（在立柱背后设置斜撑杆件）；牌子均为红底白字( 黑体）；待洞门端墙修筑完成后及时安放在洞门上方。2.1 。2 沿洞门外山势设立体现中南部铁路通道文化和理念的内容为“高起点高标准高效率建世界一流重载铁路”的宣传牌，规格尺寸为每块板2m×2m，牌子均为红底白字( 黑体) 。2.1 。3 在临近林区的隧道醒目位置宜设置“ 保 护 森 林 , 注 意 防 火 ” 等 警 示 牌 （ 尺 寸1 。5m×2m，详见《现场安全文明标志》铁警15和附录B8）。2 。 2 施 工 牌 图洞口场地周边要系统规划，设置如下牌图:2 。2.1 进洞须知牌（尺寸为1.5m×2m，参见“标志”铁识20和附录B7）；2.2.2 应急救援流程图（尺寸为1 。5m×2m，参见“标志”铁识 21和附录B7）；2.2 。3 工程概况牌（尺寸为2 。5m×2m， 参见“标志" 铁识 26和附录B9）;2 。2 。4 工程公示牌（尺寸为2 。5m×2m,...
