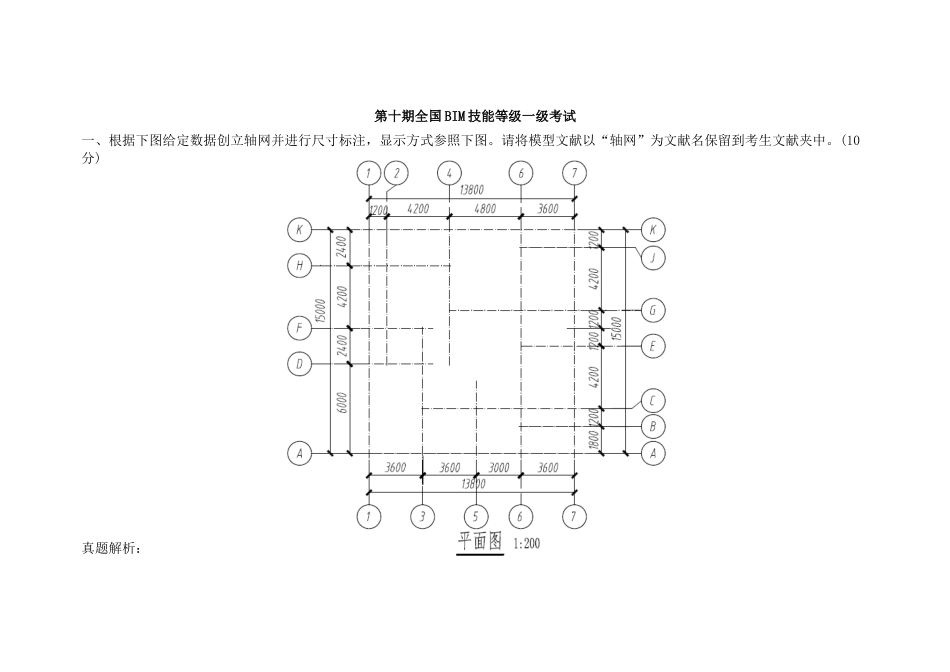

第十期全国 BIM 技能等级一级考试一、根据下图给定数据创立轴网并进行尺寸标注,显示方式参照下图。请将模型文献以“轴网”为文献名保留到考生文献夹中。(10分)真题解析:本道题考察的是轴网的创立,没什么难度,取消轴头对齐约束将轴头拖拽到合适的位置即可。这里要注意的是题中 H 轴背面就是 J 轴,没有 I 轴。解题环节:1、 新建项目文献;2、 在标高一创立题示轴网;3、 编辑轴网类型,调整轴头位置;4、 保留文献。二、根据给定尺寸生成台阶实体模型,并以“台阶”为文献名保留到考生文献夹中。 (10 分)真题解析:本道题很简单,新建一种公制常规模型族文献,创立三段拉伸形状即可。三、根据给定尺寸,用体量方式创立模型,整体材质为混凝土,请将模型以“柱脚”为文献名保留到考生文献夹中。(20 分)真题解析:本道题难度也不大,新建概念体量,从下往上将模型分解为实心拉伸、实心拉伸、实心融合、实心拉伸和内部的空心拉伸这几种部分,一种个的创立起来最终将他们连接起来即可。解题环节:1、 新建概念体量;2、 作好辅助线,从下往上依次创立实心拉伸、实心拉伸、实心融合、实心拉伸和内部的空心拉伸;3、 用连接工具将第二步创立的几种形状两两连接起来;4、 保留文献。四、根据给定尺寸,用构建集形式建立陶立克柱的实体模型,并以“陶立克柱”为文献名保留到考生文献夹中。(20 分)真题解析:本道题重要考察几种常规模型的创立措施,看似复杂,其实我们可以把它分解开来看。模型可以当作三部分,上下两端可以用实心旋转来创立,中间一段是实心拉伸形状。解题环节:1、 新建公制常规模型族文献;2、 创立下端柱底,用实心旋转来创立,一段一段小心画出旋转轮廓,画出旋转轴完毕旋转;3、 另一端的柱顶用镜像复制的措施创立;4、 用拉伸形状创立中间主体,绘制拉伸轮廓的时候先画一种大圆,再画周围的小的半圆,之后用“修剪延伸为角”工具修剪轮廓,修剪之前用拆分图元工具将大圆拆提成若干份;5、 保留文献。五、根据如下规定和给出的图纸,创立模型并将成果输出。在考生文献夹下新建名为“第五题输出成果”的文献夹,将成果文献保留在该文献夹。(40 分)(1)BIM 建模环境设置(2 分)设置项目信息: ① 项目公布日期: 5 月 1 日; ② 项目编号; 001-1(2)BIM 参数化建模(23 分)1) 根据给出的图纸创立标高、轴网、建筑形体,包括墙、门窗、柱、屋顶、楼板、楼梯、洞口。其中,规定门窗尺寸,位置,标识名...
