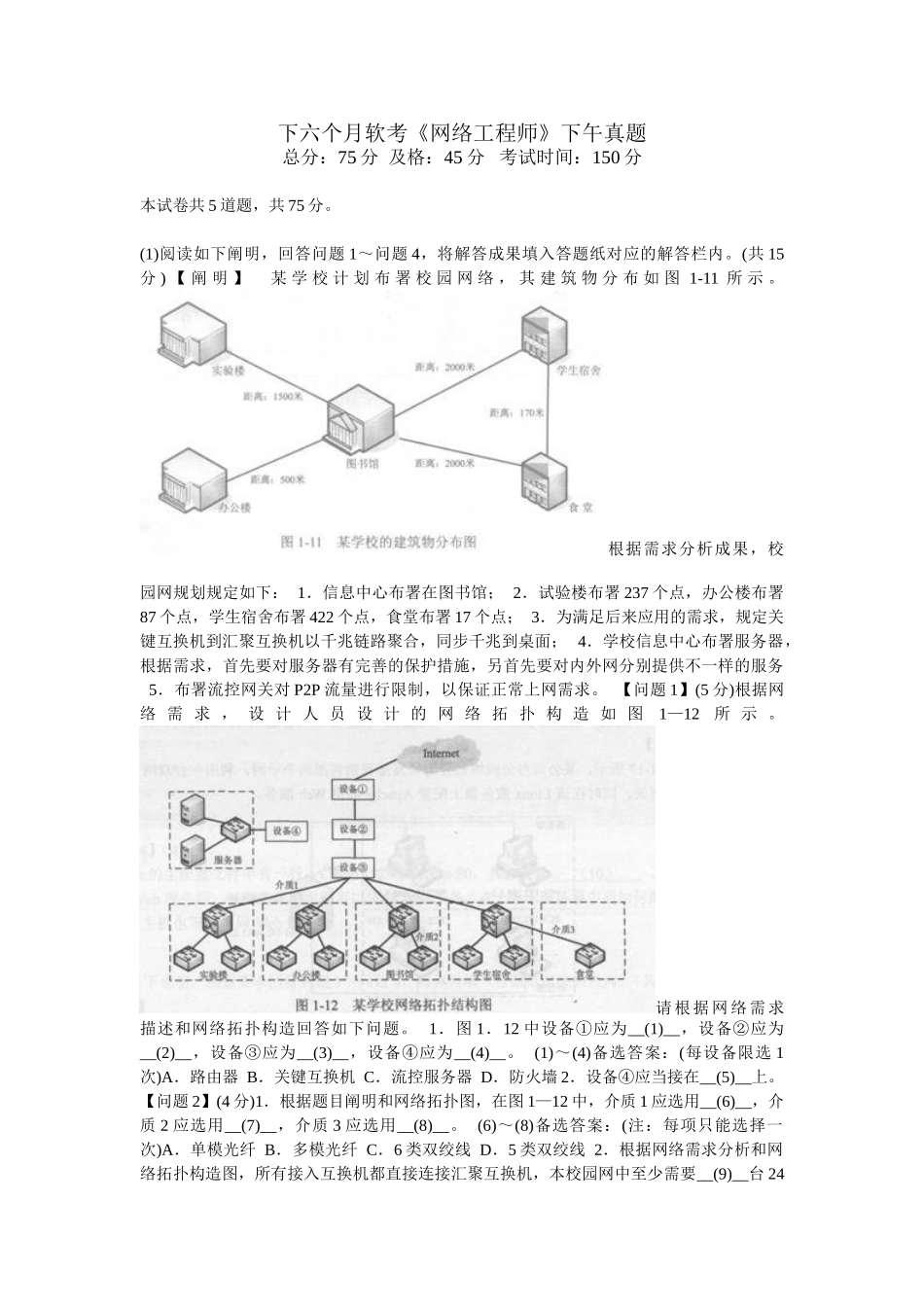

下六个月软考《网络工程师》下午真题总分：75 分 及格：45 分 考试时间：150 分本试卷共 5 道题，共 75 分
(1)阅读如下阐明，回答问题 1～问题 4，将解答成果填入答题纸对应的解答栏内
(共 15分 ) 【 阐 明 】 某 学 校 计 划 布 署 校 园 网 络 ， 其 建 筑 物 分 布 如 图 1-11 所 示
根据需求分析成果，校园网规划规定如下： 1．信息中心布署在图书馆； 2．试验楼布署 237 个点，办公楼布署87 个点，学生宿舍布署 422 个点，食堂布署 17 个点； 3．为满足后来应用的需求，规定关键互换机到汇聚互换机以千兆链路聚合，同步千兆到桌面； 4．学校信息中心布署服务器，根据需求，首先要对服务器有完善的保护措施，另首先要对内外网分别提供不一样的服务 5．布署流控网关对 P2P 流量进行限制，以保证正常上网需求
【问题 1】(5 分)根据网络 需 求 ， 设 计 人 员 设 计 的 网 络 拓 扑 构 造 如 图1—12所 示
请 根 据 网 络 需 求描述和网络拓扑构造回答如下问题
1．图 1．12 中设备①应为__(1)__，设备②应为__(2)__，设备③应为__(3)__，设备④应为__(4)__
(1)～(4)备选答案：(每设备限选 1次)A．路由器 B．关键互换机 C．流控服务器 D．防火墙 2．设备④应当接在__(5)__上
【问题 2】(4 分)1．根据题目阐明和网络拓扑图，在图 1—12 中，介质 1 应选用__(6)__，介质 2 应选用__(7)__，介质 3 应选用__(8)__
(6)～(8)备选答案：(注：每项只能选择一次)A．单模光纤 B．多模光纤 C．6 类双绞线 D．5 类双绞线 2．根据网络需求分析和网络拓扑构造图，所有接入互换机都直接连接汇聚互换机，本校园网中至少需要__(9)__台
