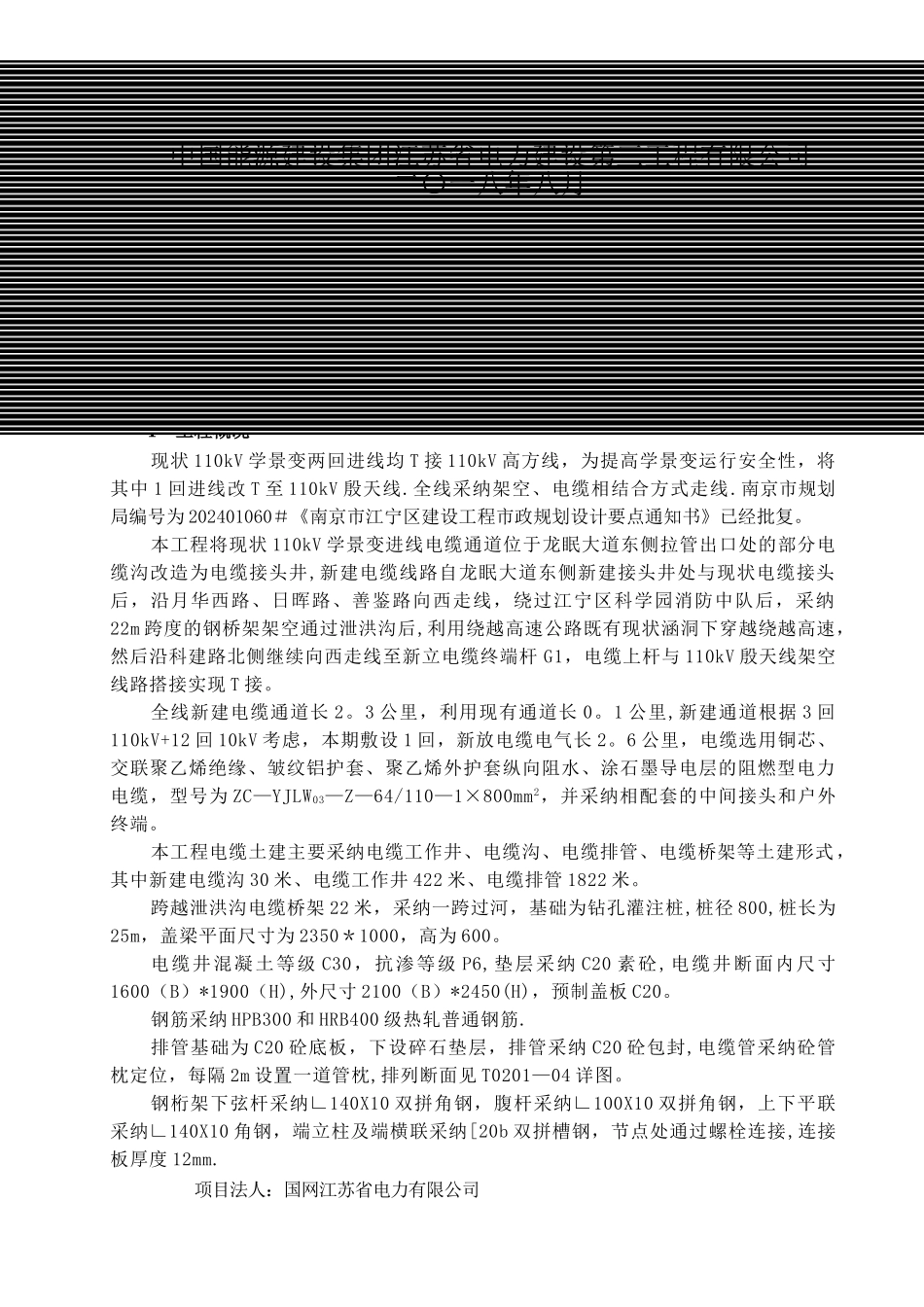

施工项目部（章）年月日批 准： ( 项目技术负责人 ） 年月日审 核：（ 项目质检员 ） 年月日编 写： （项目 技术员 ） 年月日目 录南京殷巷—天井山 T 接学景变 110kV 线路工程检测试验项目计划1 工程概况现状 110kV 学景变两回进线均 T 接 110kV 高方线，为提高学景变运行安全性，将其中 1 回进线改 T 至 110kV 殷天线.全线采纳架空、电缆相结合方式走线.南京市规划局编号为 202401060＃《南京市江宁区建设工程市政规划设计要点通知书》已经批复。本工程将现状 110kV 学景变进线电缆通道位于龙眠大道东侧拉管出口处的部分电缆沟改造为电缆接头井,新建电缆线路自龙眠大道东侧新建接头井处与现状电缆接头后，沿月华西路、日晖路、善鉴路向西走线，绕过江宁区科学园消防中队后，采纳22m 跨度的钢桥架架空通过泄洪沟后,利用绕越高速公路既有现状涵洞下穿越绕越高速，然后沿科建路北侧继续向西走线至新立电缆终端杆 G1，电缆上杆与 110kV 殷天线架空线路搭接实现 T 接。全线新建电缆通道长 2。3 公里，利用现有通道长 0。1 公里,新建通道根据 3 回110kV+12 回 10kV 考虑，本期敷设 1 回，新放电缆电气长 2。6 公里，电缆选用铜芯、交联聚乙烯绝缘、皱纹铝护套、聚乙烯外护套纵向阻水、涂石墨导电层的阻燃型电力电缆，型号为 ZC—YJLW03—Z—64/110—1×800mm2，并采纳相配套的中间接头和户外终端。本工程电缆土建主要采纳电缆工作井、电缆沟、电缆排管、电缆桥架等土建形式，其中新建电缆沟 30 米、电缆工作井 422 米、电缆排管 1822 米。跨越泄洪沟电缆桥架 22 米，采纳一跨过河，基础为钻孔灌注桩,桩径 800,桩长为25m，盖梁平面尺寸为 2350＊1000，高为 600。电缆井混凝土等级 C30，抗渗等级 P6,垫层采纳 C20 素砼,电缆井断面内尺寸1600（B）*1900（H),外尺寸 2100（B）*2450(H)，预制盖板 C20。钢筋采纳 HPB300 和 HRB400 级热轧普通钢筋.排管基础为 C20 砼底板，下设碎石垫层，排管采纳 C20 砼包封,电缆管采纳砼管枕定位，每隔 2m 设置一道管枕,排列断面见 T0201—04 详图。钢桁架下弦杆采纳∟140X10 双拼角钢，腹杆采纳∟100X10 双拼角钢，上下平联采纳∟140X10 角钢，端立柱及端横联采纳[20b 双拼槽钢，节点处通过螺栓连接,连接板厚度 12mm.项目法人：国网江苏省电力有限公司 南京殷巷—天井山 T 接学景变 110kV 线路工程-电缆总承包 工程检测...
