工程测量实习报告书

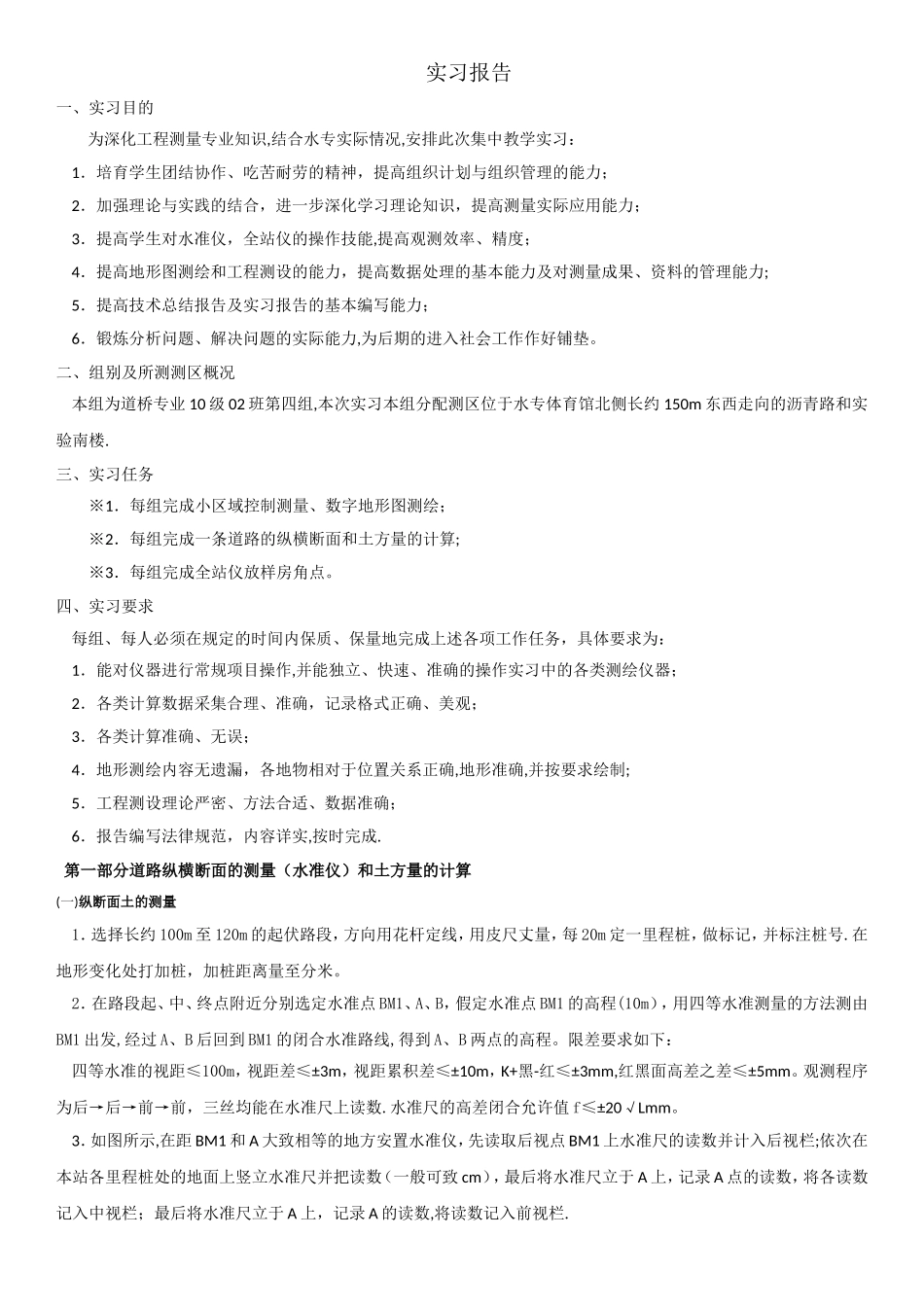

工程测量实习报告书_第1页
1/8

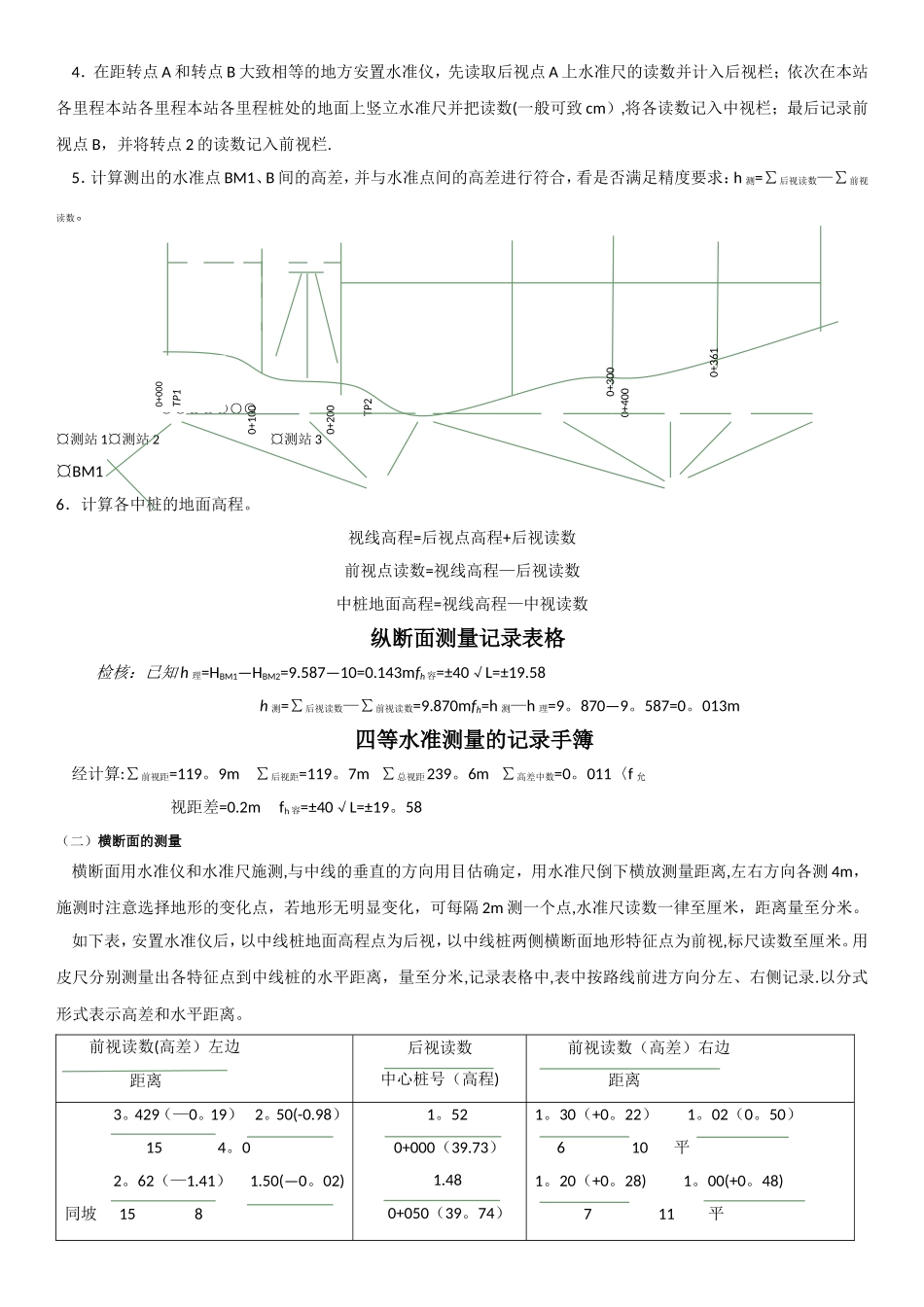

工程测量实习报告书_第2页
2/8

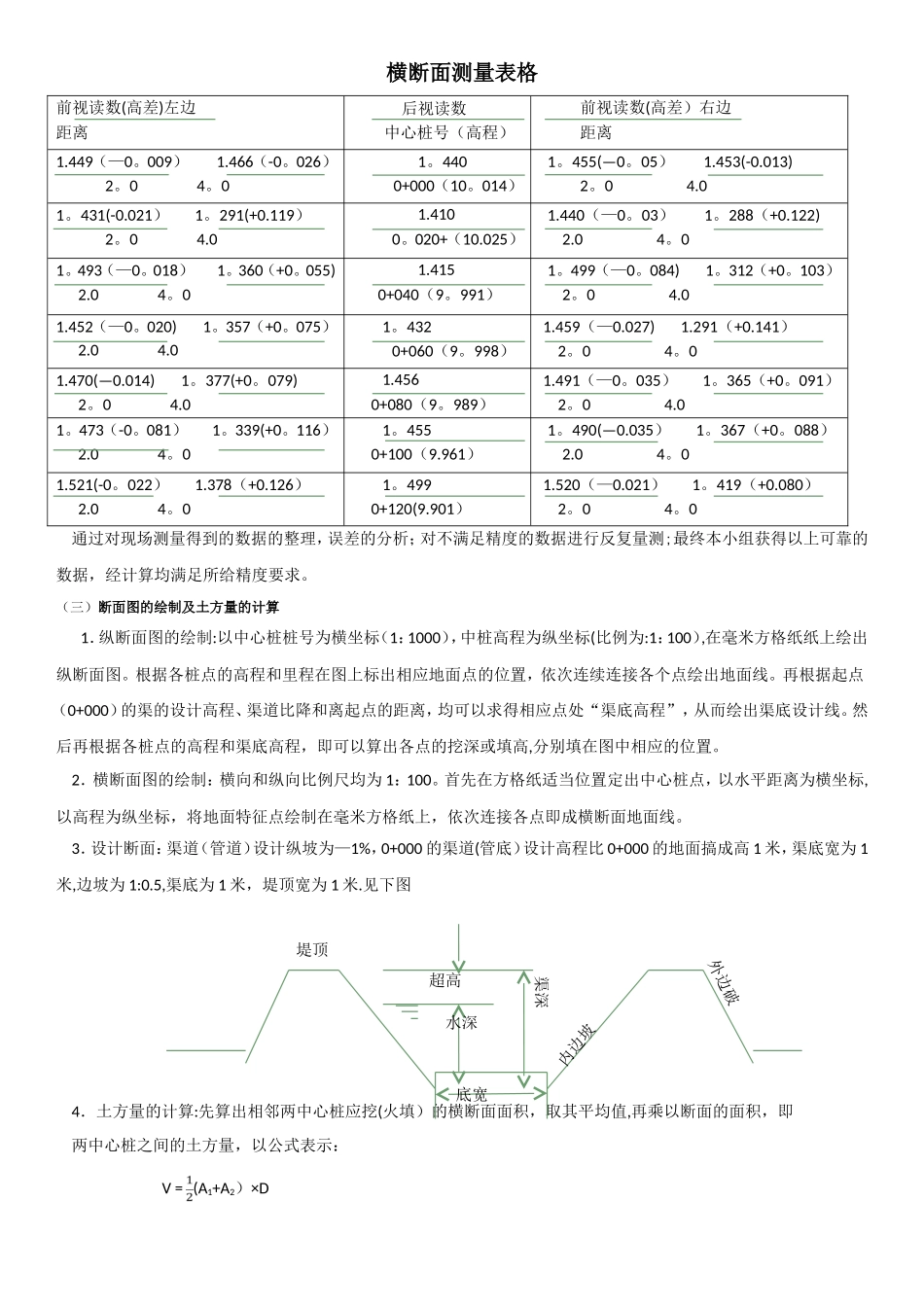

工程测量实习报告书_第3页
3/8
实习报告一、实习目的为深化工程测量专业知识,结合水专实际情况,安排此次集中教学实习:1.培育学生团结协作、吃苦耐劳的精神,提高组织计划与组织管理的能力;2.加强理论与实践的结合,进一步深化学习理论知识,提高测量实际应用能力;3.提高学生对水准仪,全站仪的操作技能,提高观测效率、精度;4.提高地形图测绘和工程测设的能力,提高数据处理的基本能力及对测量成果、资料的管理能力;5.提高技术总结报告及实习报告的基本编写能力;6.锻炼分析问题、解决问题的实际能力,为后期的进入社会工作作好铺垫。二、组别及所测测区概况本组为道桥专业 10 级 02 班第四组,本次实习本组分配测区位于水专体育馆北侧长约 150m 东西走向的沥青路和实验南楼.三、实习任务※1.每组完成小区域控制测量、数字地形图测绘;※2.每组完成一条道路的纵横断面和土方量的计算;※3.每组完成全站仪放样房角点。四、实习要求每组、每人必须在规定的时间内保质、保量地完成上述各项工作任务,具体要求为:1.能对仪器进行常规项目操作,并能独立、快速、准确的操作实习中的各类测绘仪器;2.各类计算数据采集合理、准确,记录格式正确、美观;3.各类计算准确、无误;4.地形测绘内容无遗漏,各地物相对于位置关系正确,地形准确,并按要求绘制;5.工程测设理论严密、方法合适、数据准确;6.报告编写法律规范,内容详实,按时完成.第一部分道路纵横断面的测量(水准仪)和土方量的计算(一)纵断面土的测量1.选择长约 100m 至 120m 的起伏路段,方向用花杆定线,用皮尺丈量,每 20m 定一里程桩,做标记,并标注桩号.在地形变化处打加桩,加桩距离量至分米。2.在路段起、中、终点附近分别选定水准点 BM1、A、B,假定水准点 BM1 的高程(10m),用四等水准测量的方法测由BM1 出发,经过 A、B 后回到 BM1 的闭合水准路线,得到 A、B 两点的高程。限差要求如下:四等水准的视距≤100m,视距差≤±3m,视距累积差≤±10m,K+黑-红≤±3mm,红黑面高差之差≤±5mm。观测程序为后→后→前→前,三丝均能在水准尺上读数.水准尺的高差闭合允许值 f≤±20√Lmm。3.如图所示,在距 BM1 和 A 大致相等的地方安置水准仪,先读取后视点 BM1 上水准尺的读数并计入后视栏;依次在本站各里程桩处的地面上竖立水准尺并把读数(一般可致 cm),最后将水准尺立于 A 上,记录 A 点的读数,将各读数记入中视栏;最后将水准尺立于 A 上,记录 A 的读数,将读...
