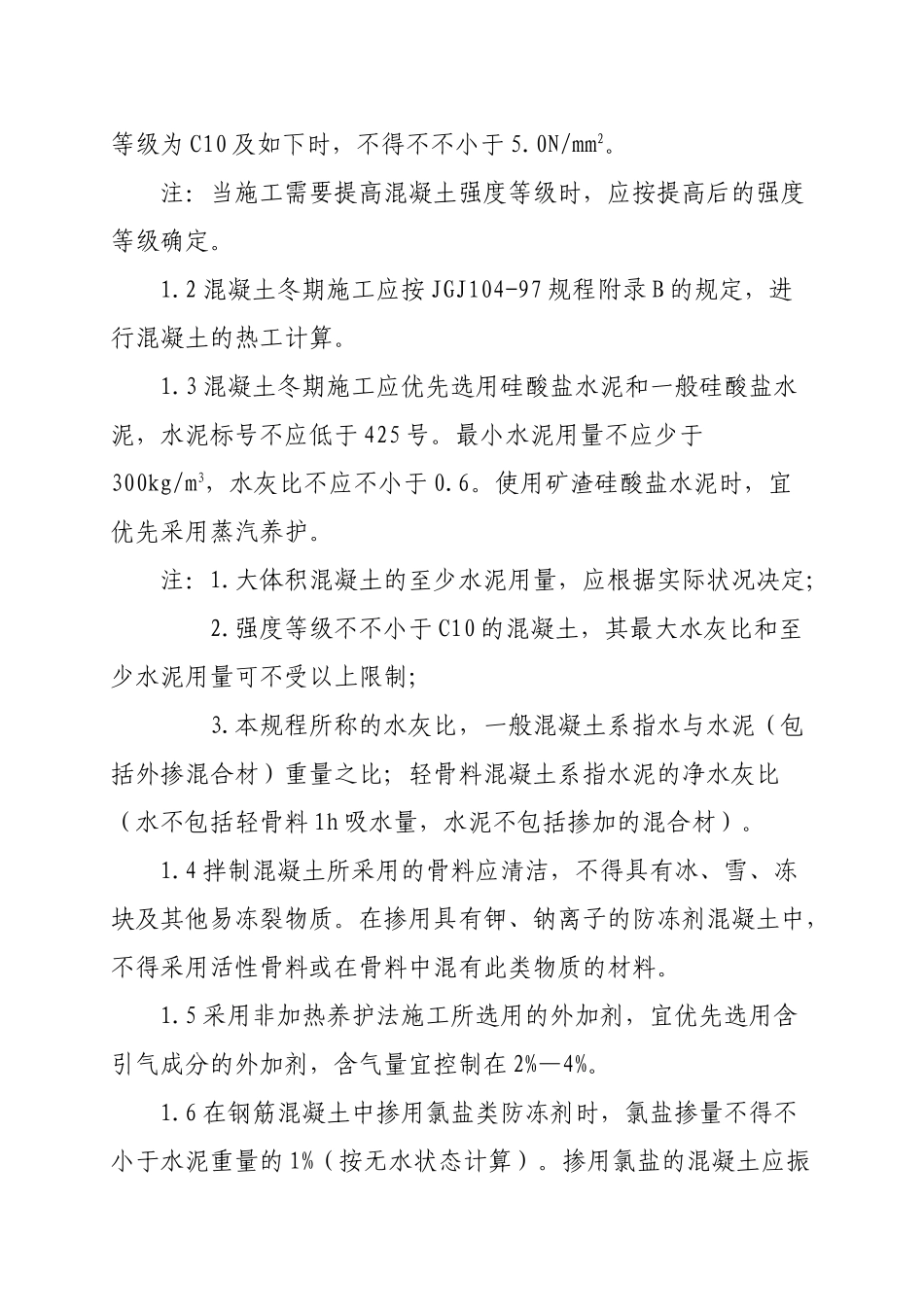

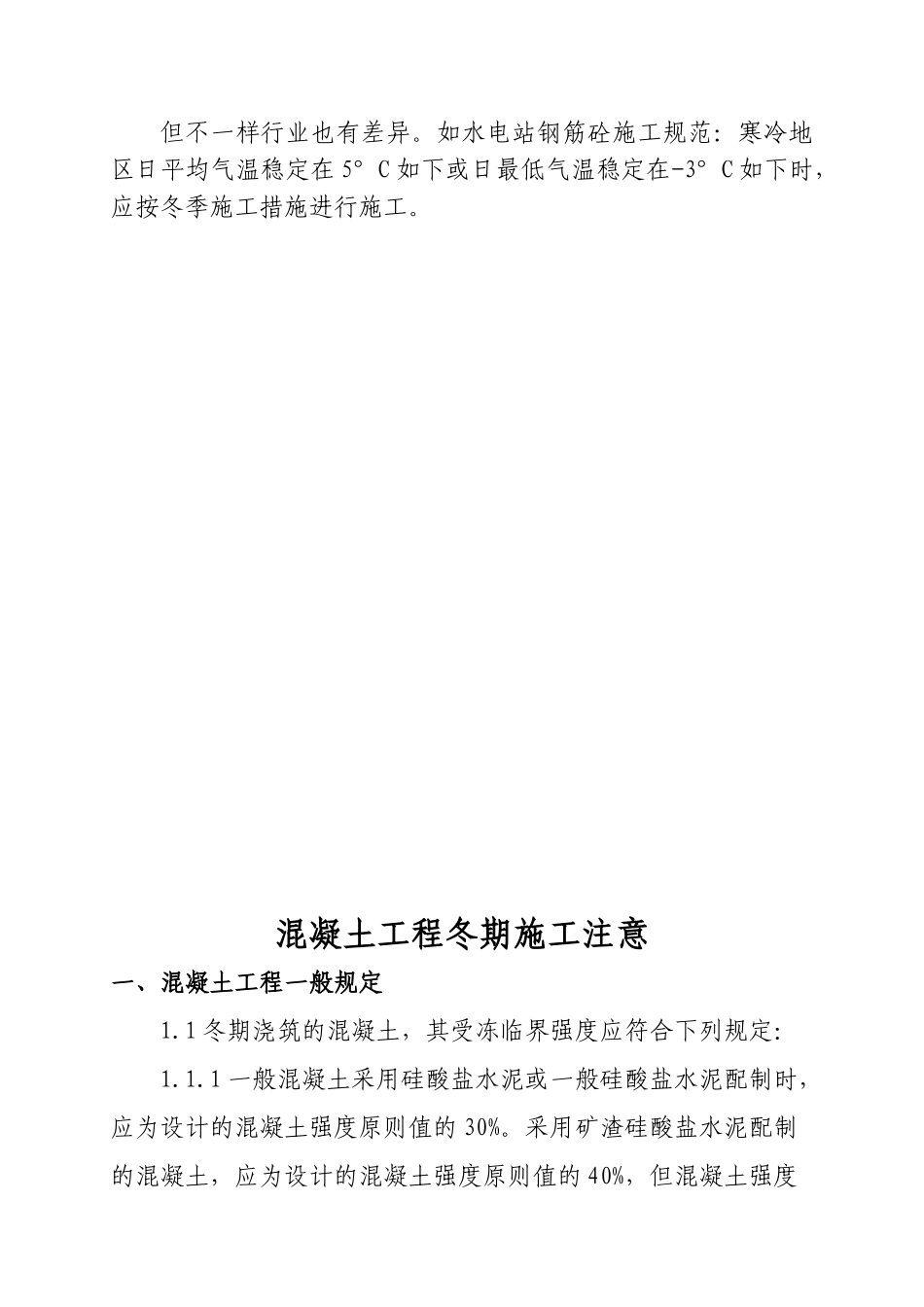

贵州建工集团第二建筑工程企业冬期施工质量安全注意事项总 工 办十二月冬期施工时间的规定根据《建筑工程冬期施工规范》JGJ104-97 规定：当室外日平均气温持续 5d 稳定低于 5°C 即进入冬期施工，当室外日平均气温持续 5d 稳定高于 5°C 即解除冬期施工。但不一样行业也有差异。如水电站钢筋砼施工规范：寒冷地区日平均气温稳定在 5°C 如下或日最低气温稳定在-3°C 如下时，应按冬季施工措施进行施工。混凝土工程冬期施工注意一、混凝土工程一般规定1.1 冬期浇筑的混凝土，其受冻临界强度应符合下列规定：1.1.1 一般混凝土采用硅酸盐水泥或一般硅酸盐水泥配制时，应为设计的混凝土强度原则值的 30%。采用矿渣硅酸盐水泥配制的混凝土，应为设计的混凝土强度原则值的 40%，但混凝土强度等级为 C10 及如下时，不得不不小于 5.0N/mm2。注：当施工需要提高混凝土强度等级时，应按提高后的强度等级确定。1.2 混凝土冬期施工应按 JGJ104-97 规程附录 B 的规定，进行混凝土的热工计算。1.3 混凝土冬期施工应优先选用硅酸盐水泥和一般硅酸盐水泥，水泥标号不应低于 425 号。最小水泥用量不应少于300kg/m3，水灰比不应不小于 0.6。使用矿渣硅酸盐水泥时，宜优先采用蒸汽养护。注：1.大体积混凝土的至少水泥用量，应根据实际状况决定； 2.强度等级不不小于 C10 的混凝土，其最大水灰比和至少水泥用量可不受以上限制； 3.本规程所称的水灰比，一般混凝土系指水与水泥（包括外掺混合材）重量之比；轻骨料混凝土系指水泥的净水灰比（水不包括轻骨料 1h 吸水量，水泥不包括掺加的混合材）。1.4 拌制混凝土所采用的骨料应清洁，不得具有冰、雪、冻块及其他易冻裂物质。在掺用具有钾、钠离子的防冻剂混凝土中，不得采用活性骨料或在骨料中混有此类物质的材料。1.5 采用非加热养护法施工所选用的外加剂，宜优先选用含引气成分的外加剂，含气量宜控制在 2%—4%。1.6 在钢筋混凝土中掺用氯盐类防冻剂时，氯盐掺量不得不小于水泥重量的 1%（按无水状态计算）。掺用氯盐的混凝土应振捣密实，且不适宜采用蒸汽养护。1.7 在下列状况下，不得在钢筋混凝土构造中掺用氯盐：（1）排出大量蒸汽的车间、澡堂、洗衣房和常常处在空气相对湿度不小于 80%的房间以及有顶盖的钢筋混凝土蓄水池等的在高湿度空气环境中使用的构造；（2）处在水位升降部位的构造；（3）露天构造或常常受雨、水淋的构造；（4）有镀锌钢材或铝铁相接触部位的构...
