2025年献给建筑施工员测量员新手的葵花

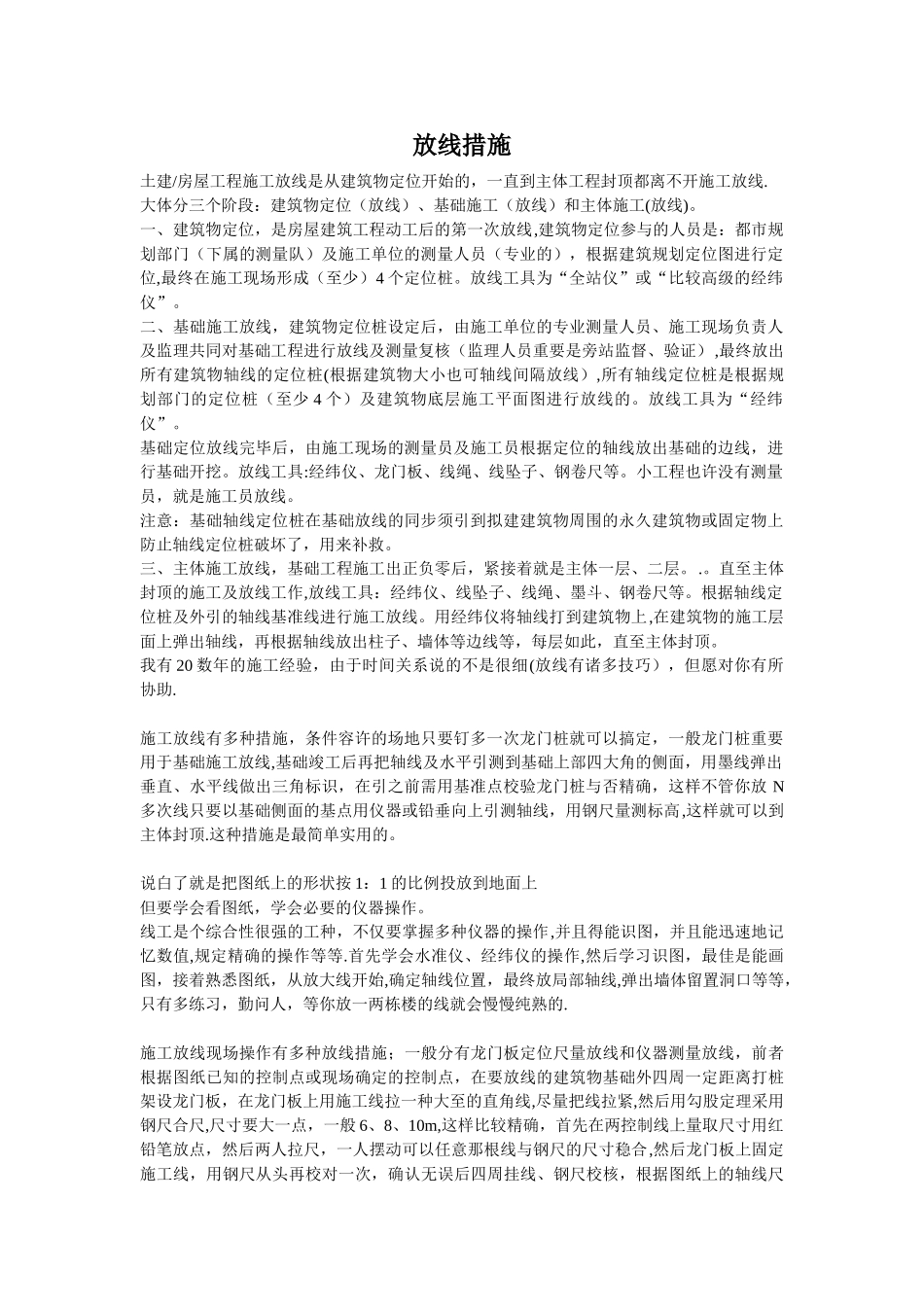

2025年献给建筑施工员测量员新手的葵花_第1页
1/6

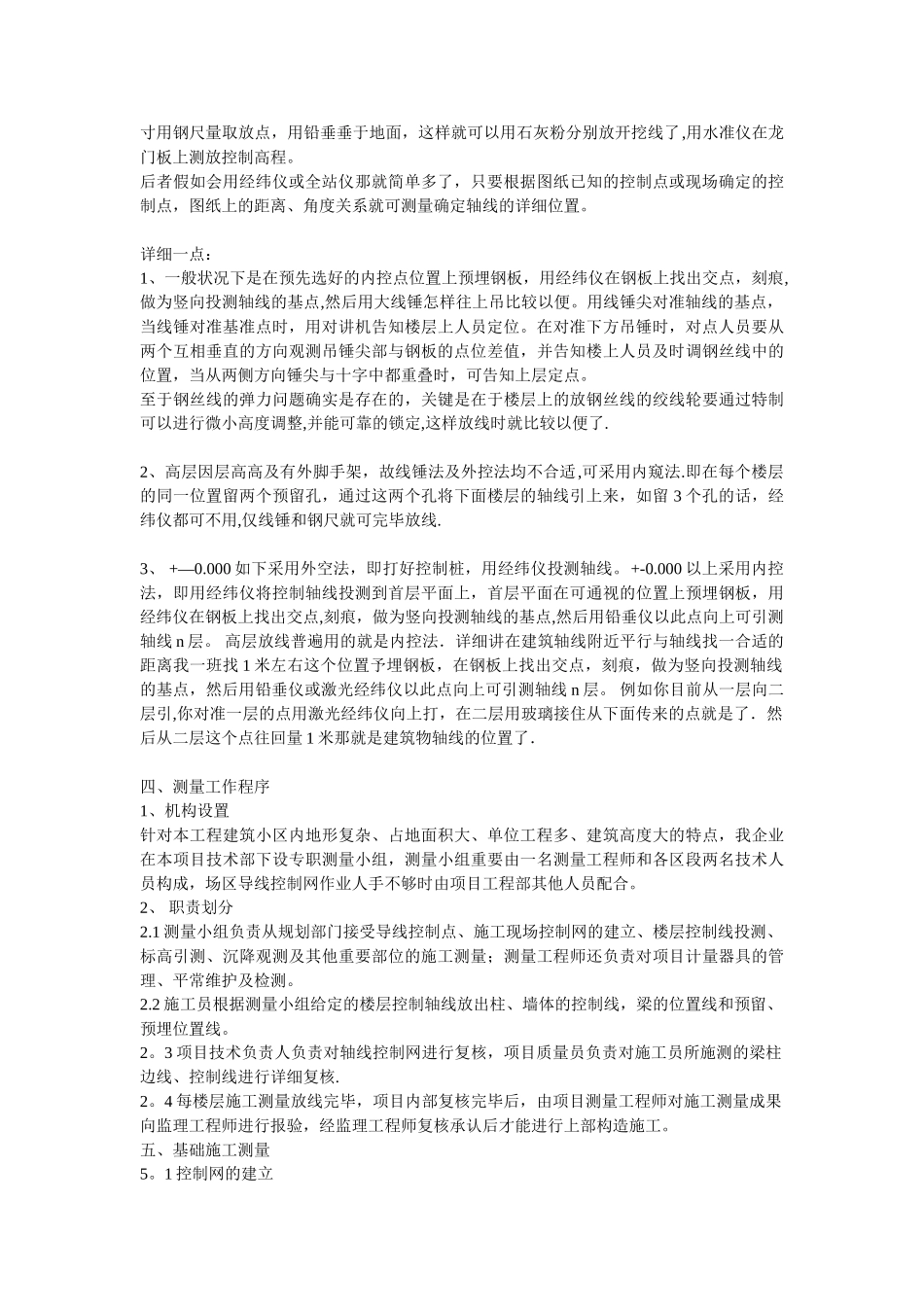

2025年献给建筑施工员测量员新手的葵花_第2页
2/6

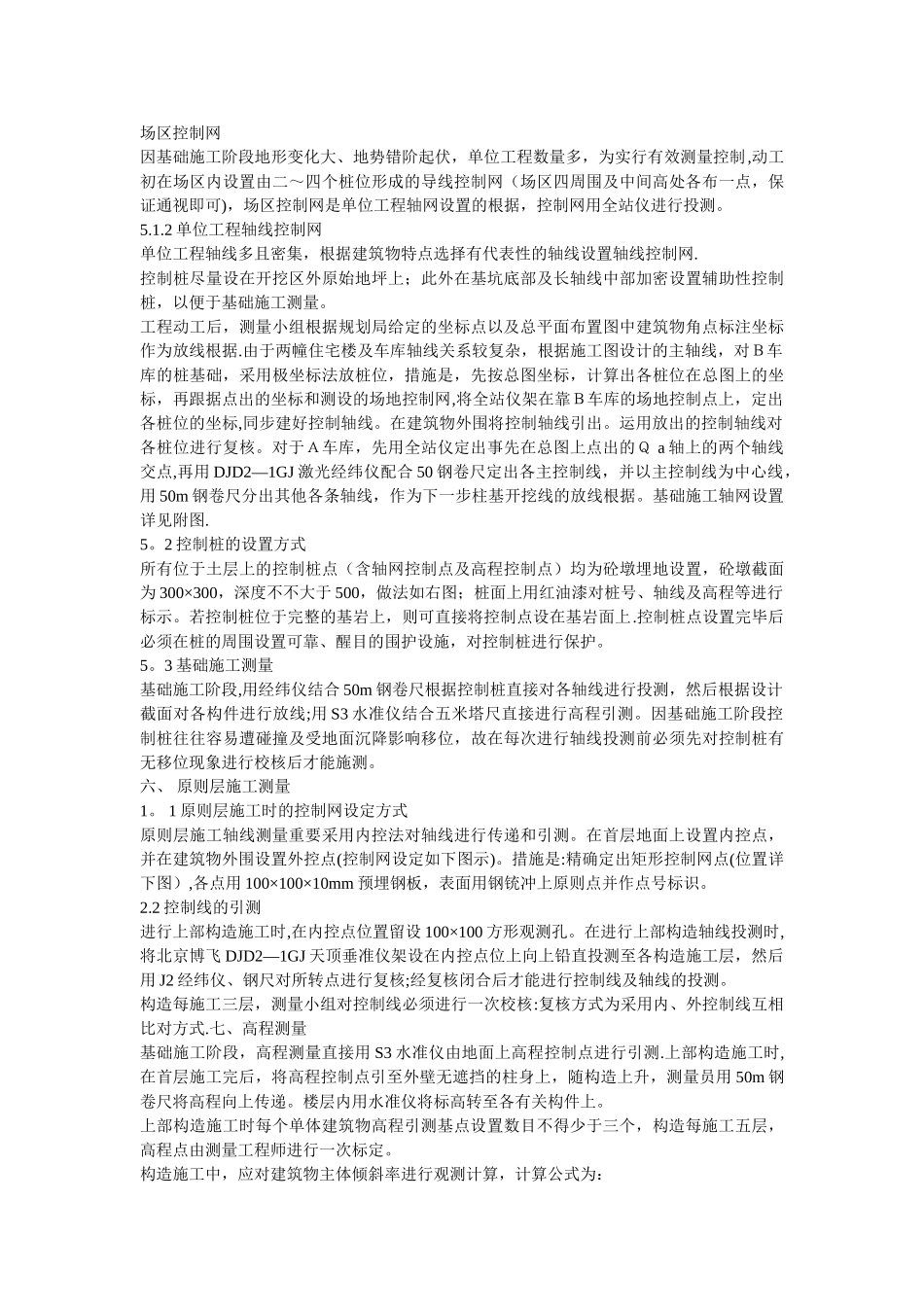

2025年献给建筑施工员测量员新手的葵花_第3页
3/6
放线措施土建/房屋工程施工放线是从建筑物定位开始的,一直到主体工程封顶都离不开施工放线.大体分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。一、建筑物定位,是房屋建筑工程动工后的第一次放线,建筑物定位参与的人员是:都市规划部门(下属的测量队)及施工单位的测量人员(专业的),根据建筑规划定位图进行定位,最终在施工现场形成(至少)4 个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。二、基础施工放线,建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员重要是旁站监督、验证),最终放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少 4 个)及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。基础定位放线完毕后,由施工现场的测量员及施工员根据定位的轴线放出基础的边线,进行基础开挖。放线工具:经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程也许没有测量员,就是施工员放线。注意:基础轴线定位桩在基础放线的同步须引到拟建建筑物周围的永久建筑物或固定物上防止轴线定位桩破坏了,用来补救。三、主体施工放线,基础工程施工出正负零后,紧接着就是主体一层、二层。.。直至主体封顶的施工及放线工作,放线工具:经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。我有 20 数年的施工经验,由于时间关系说的不是很细(放线有诸多技巧),但愿对你有所协助.施工放线有多种措施,条件容许的场地只要钉多一次龙门桩就可以搞定,一般龙门桩重要用于基础施工放线,基础竣工后再把轴线及水平引测到基础上部四大角的侧面,用墨线弹出垂直、水平线做出三角标识,在引之前需用基准点校验龙门桩与否精确,这样不管你放 N多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线,用钢尺量测标高,这样就可以到主体封顶.这种措施是最简单实用的。说白了就是把图纸上的形状按 1:1 的比例投放到地面上但要学会看图纸,学会必要的仪器操作。线工是个综合性很强的工种,不仅要掌握多种仪器的操作,并且得能识图,并且能迅速地记忆数值,规定精确的操作等等.首先学会水准仪、经纬仪的操作,然后学习识图,最佳是能画图...
