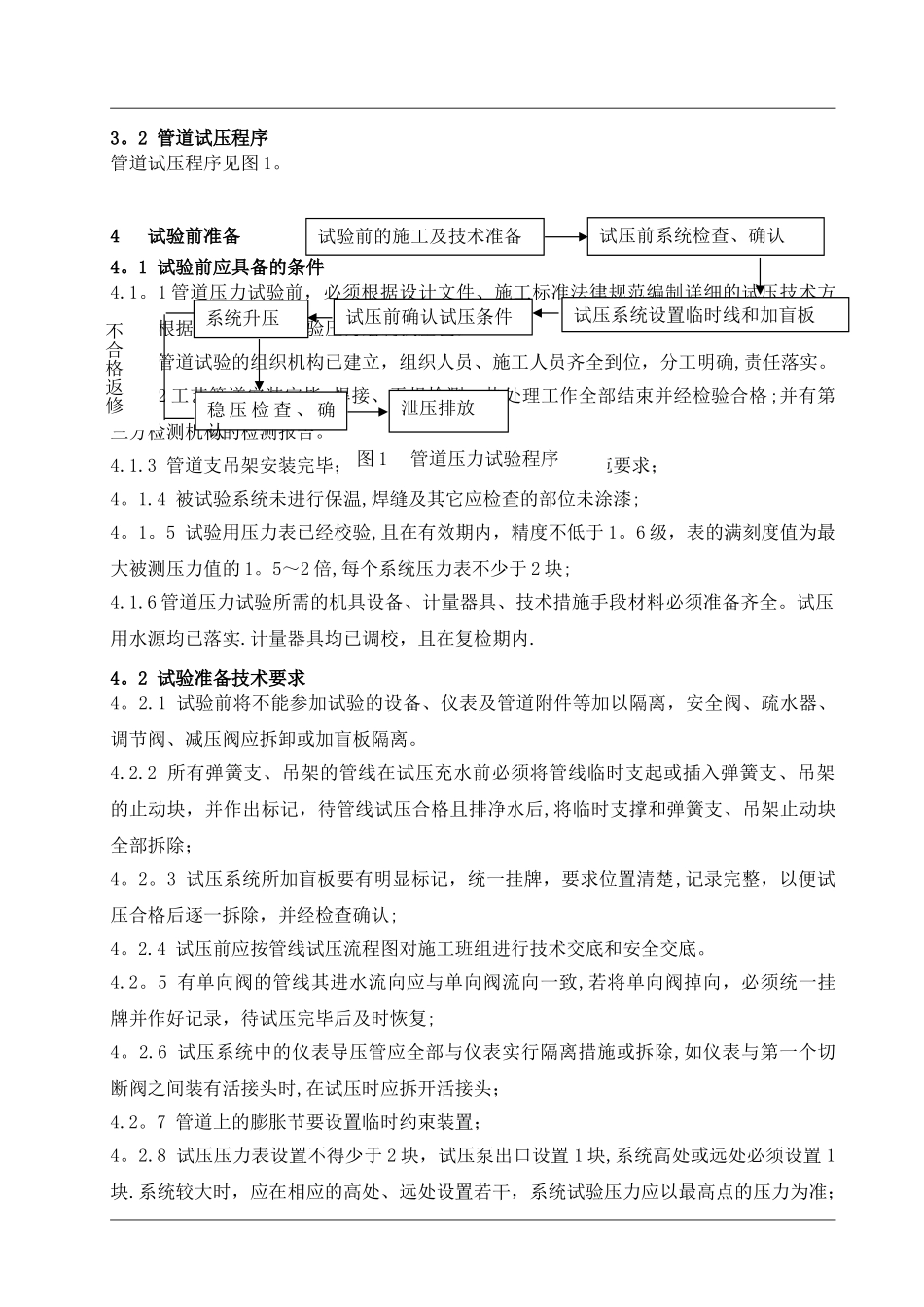

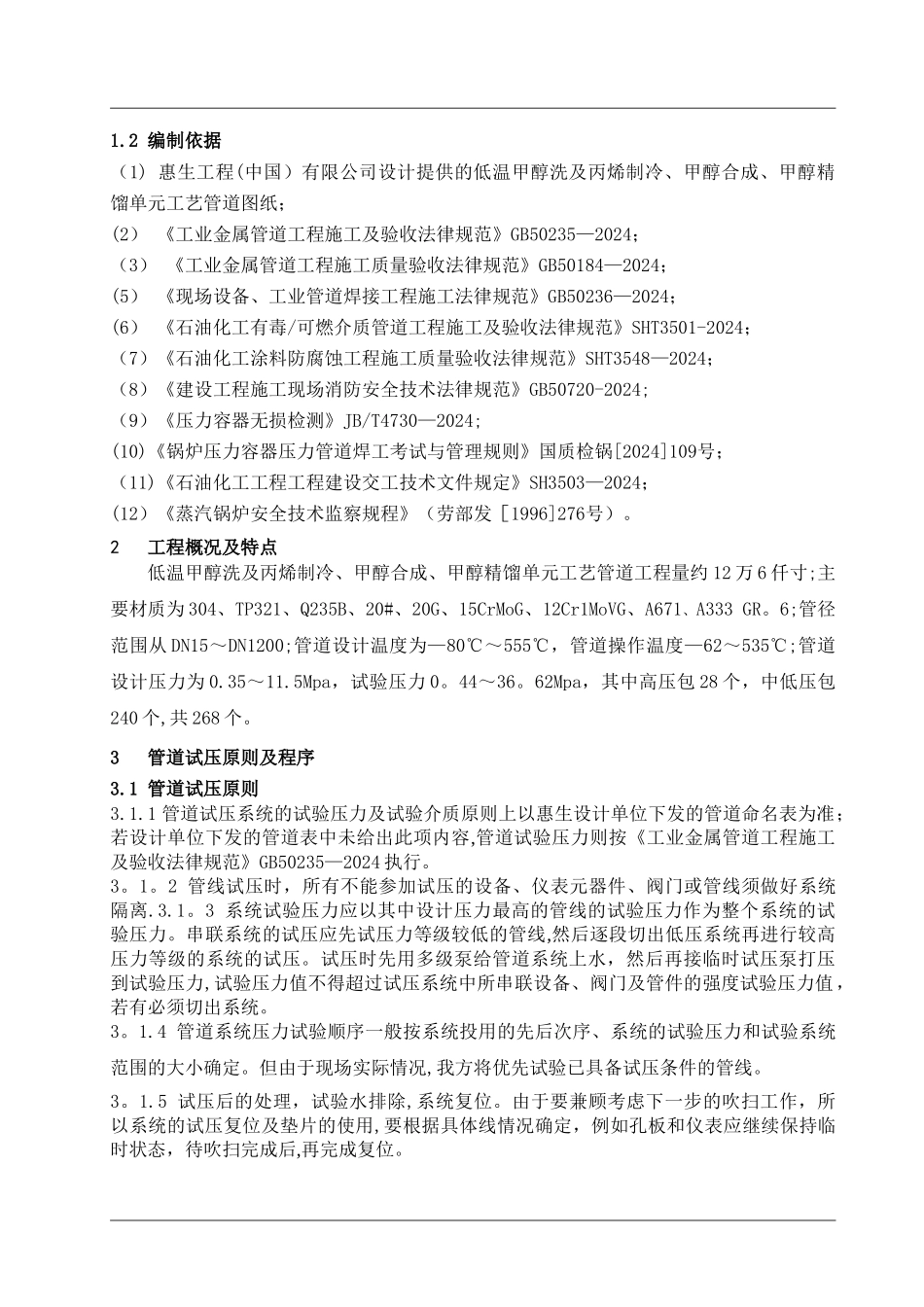

目录1 编制说明及依据 21 。 1 编制说明 1 1.2 编制依据 2 2 工程概况及特点 2 3 管道试压原则及程序 2 3 。 1 管道试压原则 2 3 。 2 管道试压程序 3 4 试验前准备 3 4 。 1 试验前应具备的条件 3 4.2 试验准备技术要求 3 4.3 试验前共检 4 5 压力试验 5 6 试验后签字确认 6 7 水压试验进度计划安排 6 8 工艺管道试压一览表 6 9 质量保证体系及措施 15 9 。 1 质量保证体系 15 9 。 2 管道试压质量控制 15 9 。 3 质量保证措施 16 10 HSE 体系及措施 16 10 。 1 安全保证措施 16 10.2 其它安全注意事项 18 10 。 3 文明施工管理 18 10 。 4 应急预案 19 11 劳动力计划表 20 12 施工所需主要机具及手段用料表 20 1编制说明及依据1。1 编制说明工程名称：鄂尔多斯市国泰化工有限公司40万吨/年煤制甲醇项目建设单位：鄂尔多斯市国泰化工有限公司总包单位:惠生工程（中国）有限公司监理单位：天津辰达工程监理有限公司施工单位：中国化学工程第十六建设有限公司压力管道安装安全质量监督检验单位：内蒙古鄂尔多斯市质量技术监督局本工程位于内蒙古鄂尔多斯市独贵塔拉工业园区内，由我公司承建安装工程Ⅲ标段由低温甲醇洗及丙烯制冷（30231）、甲醇合成(30241）、甲醇精馏(30242）三个单元组成；本着以试压促扫尾、试压促中交的目的，为保证工艺管道试压工作有序、保质保量、安全高效地完成，特编制本试压技术方案;管道气压试验方案单独编制。1.2 编制依据（1) 惠生工程(中国）有限公司设计提供的低温甲醇洗及丙烯制冷、甲醇合成、甲醇精馏单元工艺管道图纸；(2） 《工业金属管道工程施工及验收法律规范》GB50235—2024；（3） 《工业金属管道工程施工质量验收法律规范》GB50184—2024；(5） 《现场设备、工业管道焊接工程施工法律规范》GB50236—2024； (6） 《石油化工有毒/可燃介质管道工程施工及验收法律规范》SHT3501-2024；（7）《石油化工涂料防腐蚀工程施工质量验收法律规范》SHT3548—2024；（8）《建设工程施工现场消防安全技术法律规范》GB50720-2024;（9）《压力容器无损检测》JB/T4730—2024;(10)《锅炉压力容器压力管道焊工考试与管理规则》国质检锅[2024]109号；（11)《石油化工工程工程建设交工技术文件规定》SH3503—2024；(12）《蒸汽锅炉安全技术监察规程》（劳部发［1996]276号）。2 工程概况及特点低温甲醇洗及丙烯...
