气液联动执行机构问答题及解析-6

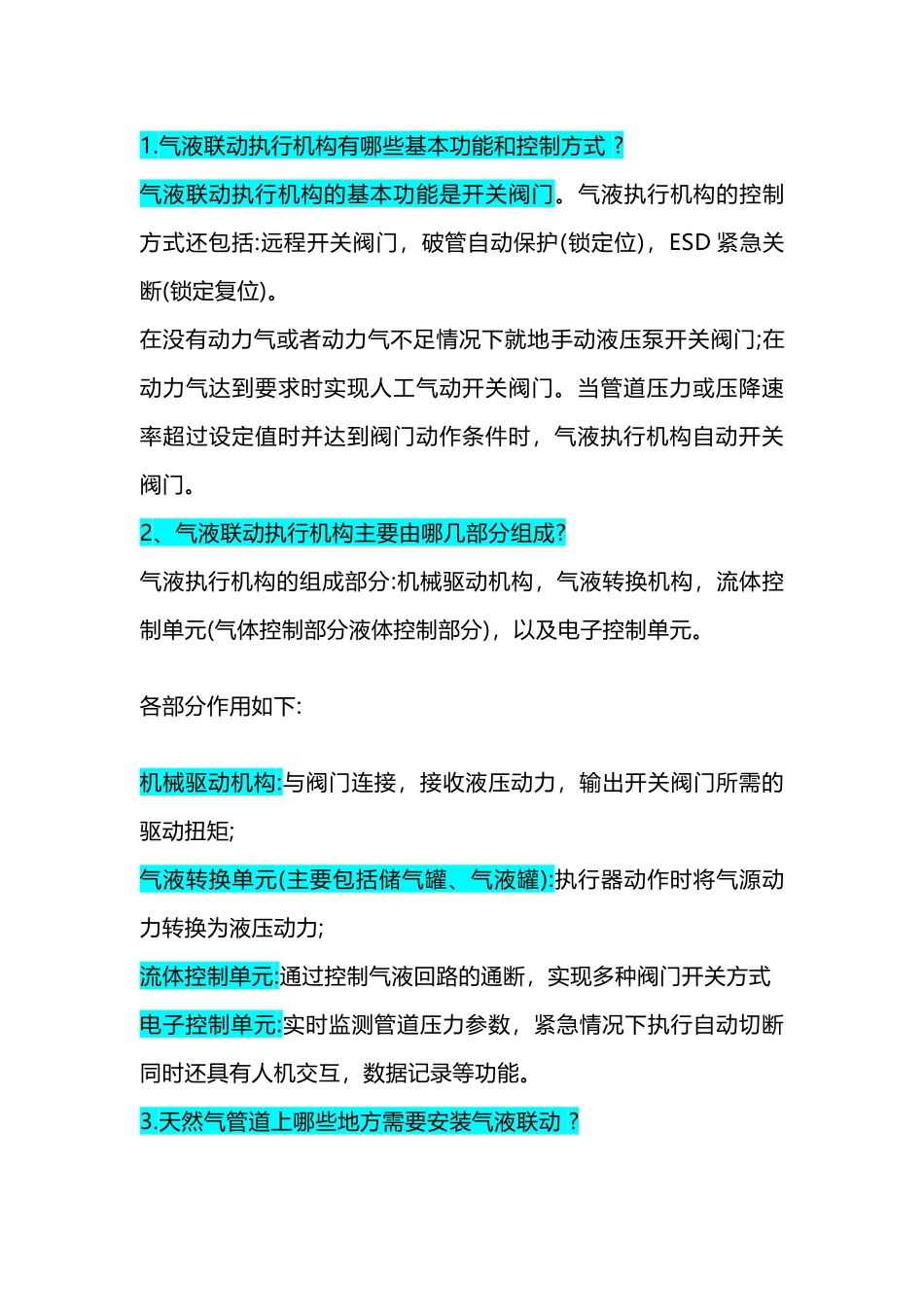

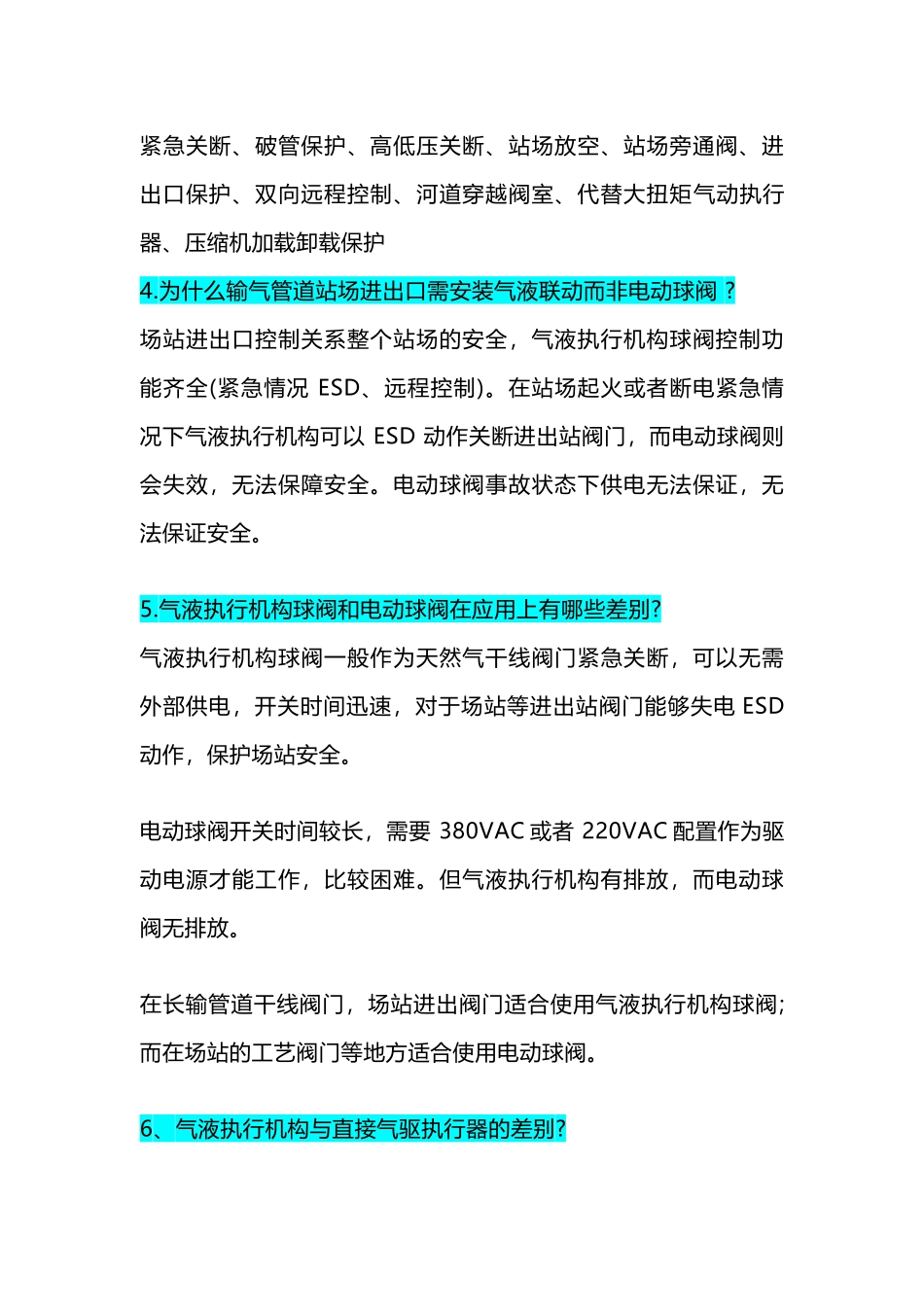

1.气液联动执行机构有哪些基本功能和控制方式 ?气液联动执行机构的基本功能是开关阀门。气液执行机构的控制方式还包括:远程开关阀门，破管自动保护(锁定位)，ESD 紧急关断(锁定复位)。在没有动力气或者动力气不足情况下就地手动液压泵开关阀门;在动力气达到要求时实现人工气动开关阀门。当管道压力或压降速率超过设定值时并达到阀门动作条件时，气液执行机构自动开关阀门。2、气液联动执行机构主要由哪几部分组成?气液执行机构的组成部分:机械驱动机构，气液转换机构，流体控制单元(气体控制部分液体控制部分)，以及电子控制单元。各部分作用如下:机械驱动机构:与阀门连接，接收液压动力，输出开关阀门所需的驱动扭矩;气液转换单元(主要包括储气罐、气液罐):执行器动作时将气源动力转换为液压动力;流体控制单元:通过控制气液回路的通断，实现多种阀门开关方式电子控制单元:实时监测管道压力参数，紧急情况下执行自动切断同时还具有人机交互，数据记录等功能。3.天然气管道上哪些地方需要安装气液联动 ?紧急关断、破管保护、高低压关断、站场放空、站场旁通阀、进出口保护、双向远程控制、河道穿越阀室、代替大扭矩气动执行器、压缩机加载卸载保护4.为什么输气管道站场进出口需安装气液联动而非电动球阀 ?场站进出口控制关系整个站场的安全，气液执行机构球阀控制功能齐全(紧急情况 ESD、远程控制)。在站场起火或者断电紧急情况下气液执行机构可以 ESD 动作关断进出站阀门，而电动球阀则会失效，无法保障安全。电动球阀事故状态下供电无法保证，无法保证安全。5.气液执行机构球阀和电动球阀在应用上有哪些差别?气液执行机构球阀一般作为天然气干线阀门紧急关断，可以无需外部供电，开关时间迅速，对于场站等进出站阀门能够失电 ESD动作，保护场站安全。电动球阀开关时间较长，需要 380VAC 或者 220VAC 配置作为驱动电源才能工作，比较困难。但气液执行机构有排放，而电动球阀无排放。在长输管道干线阀门，场站进出阀门适合使用气液执行机构球阀;而在场站的工艺阀门等地方适合使用电动球阀。6、气液执行机构与直接气驱执行器的差别?气液执行机构执行器输出扭矩大，功能齐全;直接气驱扭矩较小功能单一。直接气驱动利用气直接驱动液压，油作不平稳，对动力气要求高成本比气液执行机构低 20-30%。多用于单作用。7.气液联动与气动执行器的应用有什么不同 ?气液执行机构需要高压动力气源作为动力，可配套多种控制功能在失电失气时保持或者关...
