常用金属水泵阀门的十大防腐措施金属阀门可以说是工程设备中最容易腐蚀失效的关键零部件结构
通常，金属阀门的密封面、阀杆、膜片、小弹簧等阀件一般用一级材料，阀体、阀盖等适用二级或三级材料，用于高压、剧毒、易燃、易爆、放射性介质的阀门，则选用腐蚀性很小的材料
金属水泵阀门腐蚀 金属阀门在大气或溶液等复杂的工作条件下不仅时刻发生着金属表面的均匀腐蚀，在金属的局部位置上还极易发生孔蚀、缝隙腐蚀、晶间腐蚀、脱层腐蚀、应力腐蚀、疲劳腐蚀、选择性腐蚀、磨损腐蚀、空泡腐蚀、摩振腐蚀、氢蚀等局部腐蚀
金属阀门的防腐措施 1、根据腐蚀介质选用耐蚀材料 在生产实际中，介质的腐蚀是非常的复杂的，即使在用一介质中使用的阀门材料一样，介质的浓度、温度、压力不同，介质对材料腐蚀也不一样
介质温度每升高 10℃，腐蚀速度约增加 1~3 倍
介质浓度对阀门材料腐蚀影响很大，如铅处在浓度小的硫酸中，腐蚀很小，当浓度超过 96%时，腐蚀急剧上升
而碳钢相反，在硫酸浓度为 50%左右时腐蚀最严重，当浓度增加到 6%以上时，腐蚀反而急剧下降
有如铝在浓度 80%以上的浓硝酸中腐蚀性很强，但在中、低浓度的硝酸中腐蚀反而严重
不锈钢虽说对稀硝酸耐蚀性很强，但在 95%以上的浓硝酸中腐蚀反而加重

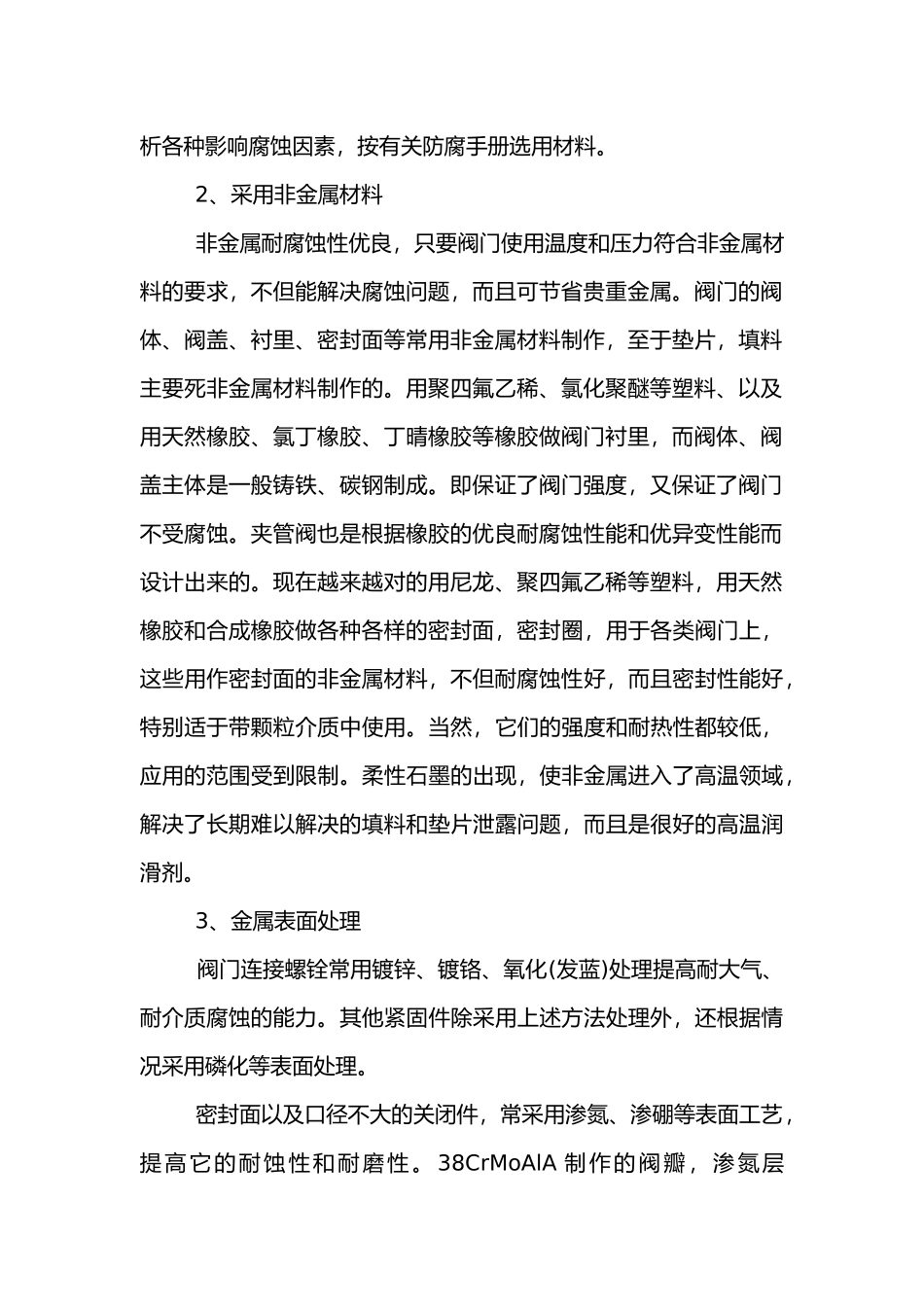

从以上几例可以看出，正确选用阀门材料应根据具体情况，分析各种影响腐蚀因素，按有关防腐手册选用材料
2、采用非金属材料 非金属耐腐蚀性优良，只要阀门使用温度和压力符合非金属材料的要求，不但能解决腐蚀问题，而且可节省贵重金属
阀门的阀体、阀盖、衬里、密封面等常用非金属材料制作，至于垫片，填料主要死非金属材料制作的
用聚四氟乙稀、氯化聚醚等塑料、以及用天然橡胶、氯丁橡胶、丁晴橡胶等橡胶做阀门衬里，而阀体、阀盖主体是一般铸铁、碳钢制成
即保证了阀门强度，又保证了阀门不受腐蚀
夹管阀也是根据橡胶的优良耐腐蚀性能和优异变性能而设计出来
