市政工程污水管道竣工说明

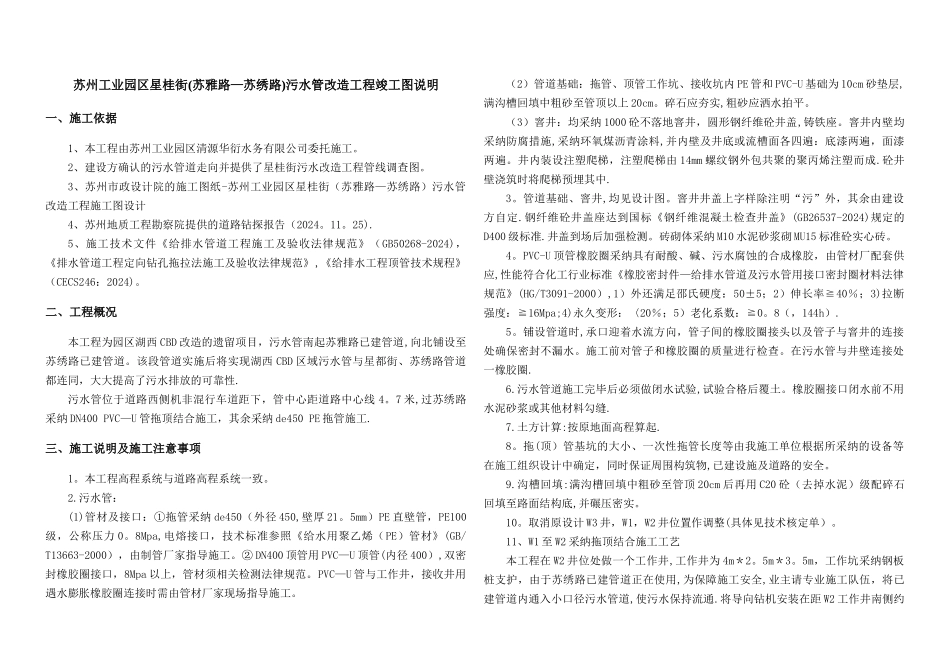

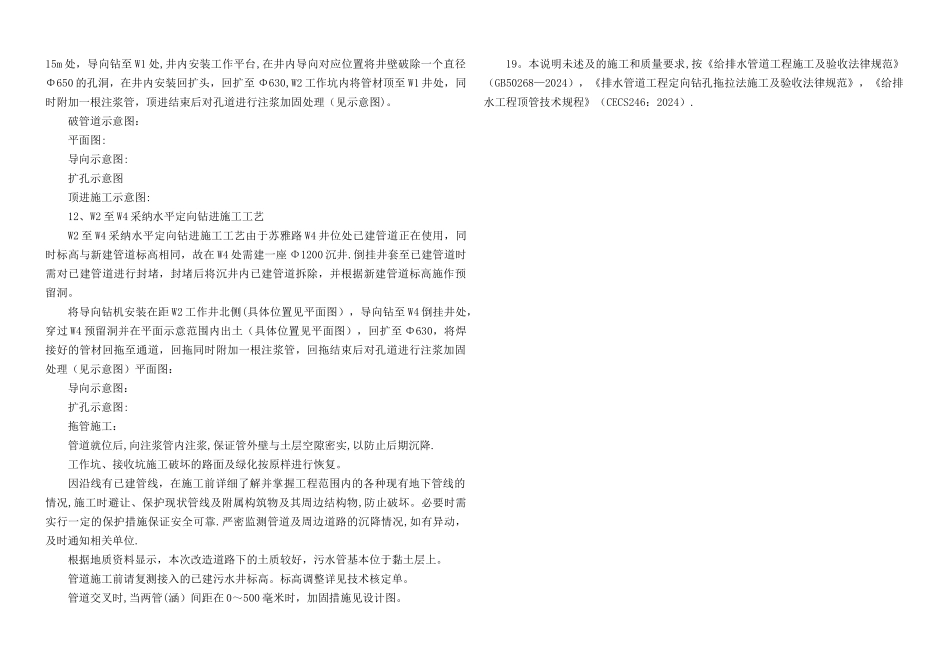

苏州工业园区星桂街(苏雅路—苏绣路)污水管改造工程竣工图说明一、施工依据1、本工程由苏州工业园区清源华衍水务有限公司委托施工。2、建设方确认的污水管道走向并提供了星桂街污水改造工程管线调查图。3、苏州市政设计院的施工图纸-苏州工业园区星桂街（苏雅路—苏绣路）污水管改造工程施工图设计4、苏州地质工程勘察院提供的道路钻探报告（2024。11。25).5、施工技术文件《给排水管道工程施工及验收法律规范》（GB50268-2024)，《排水管道工程定向钻孔拖拉法施工及验收法律规范》,《给排水工程顶管技术规程》（CECS246：2024)。二、工程概况本工程为园区湖西 CBD 改造的遗留项目，污水管南起苏雅路已建管道,向北铺设至苏绣路已建管道。该段管道实施后将实现湖西 CBD 区域污水管与星都街、苏绣路管道都连同，大大提高了污水排放的可靠性.污水管位于道路西侧机非混行车道距下，管中心距道路中心线 4。7 米,过苏绣路采纳 DN400 PVC—U 管拖顶结合施工，其余采纳 de450 PE 拖管施工.三、施工说明及施工注意事项1。本工程高程系统与道路高程系统一致。2.污水管：(1)管材及接口：①拖管采纳 de450（外径 450,壁厚 21。5mm）PE 直壁管，PE100级，公称压力 0。8Mpa,电熔接口，技术标准参照《给水用聚乙烯（PE）管材》(GB/T13663-2000），由制管厂家指导施工。② DN400 顶管用 PVC—U 顶管(内径 400）,双密封橡胶圈接口，8Mpa 以上，管材须相关检测法律规范。PVC—U 管与工作井，接收井用遇水膨胀橡胶圈连接时需由管材厂家现场指导施工。（2）管道基础：拖管、顶管工作坑、接收坑内 PE 管和 PVC-U 基础为 10cm 砂垫层,满沟槽回填中粗砂至管顶以上 20cm。碎石应夯实,粗砂应洒水拍平。（3）窨井：均采纳 1000 砼不落地窨井，圆形钢纤维砼井盖,铸铁座。窨井内壁均采纳防腐措施,采纳环氧煤沥青涂料,并内壁及井底或流槽面各四遍：底漆两遍，面漆两遍。井内装设注塑爬梯，注塑爬梯由 14mm 螺纹钢外包共聚的聚丙烯注塑而成.砼井壁浇筑时将爬梯预埋其中.3。管道基础、窨井,均见设计图。窨井井盖上字样除注明“污”外，其余由建设方自定.钢纤维砼井盖座达到国标《钢纤维混凝土检查井盖》(GB26537-2024)规定的D400 级标准.井盖到场后加强检测。砖砌体采纳 M10 水泥砂浆砌 MU15 标准砼实心砖。4。PVC-U 顶管橡胶圈采纳具有耐酸、碱、污水腐蚀的合成橡胶，由管材厂配套供应,性能符合化工行业标准《橡胶密封件—给排水管道及...
