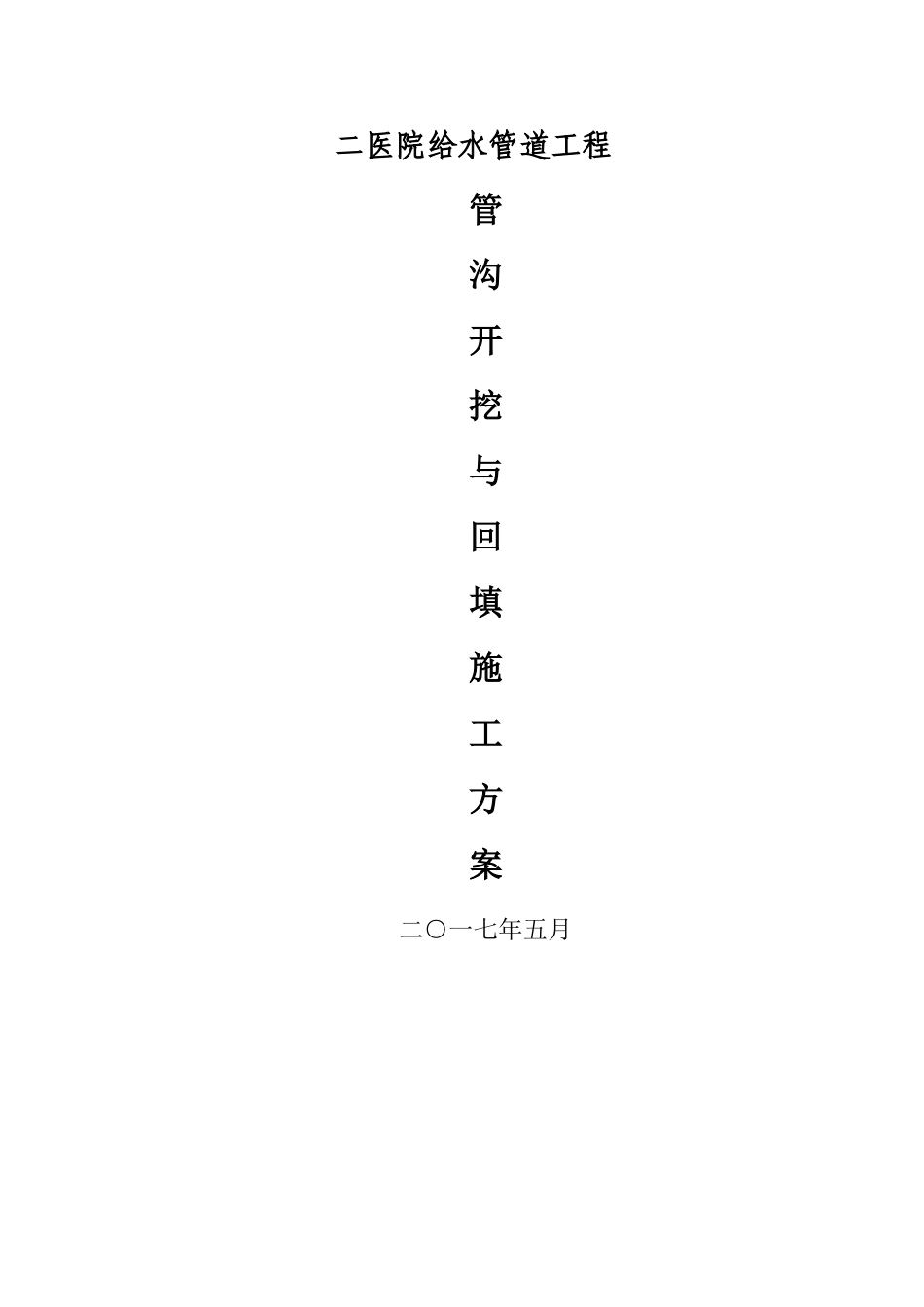

二医院给水管道工程管沟开挖与回填施工方案 二○一七年五月一、编制依据《城市道路施工法律规范》、《给水排水管道工程施工及验收法律规范》、设计图纸及现场勘查.设计变更及相关的会议纪要、工程洽商记录等.二、工程概况工程位置:内江二医院本工程管材采纳球墨铸铁管(钢管)、检查井设有阀门井、消防井、排污井三、沟槽开挖前准备工作1、准备工作流程沟槽开挖前首先熟悉设计图纸和设计意图,熟悉现场实际情况,配合建设单位和各施工单位对地下已有临时用水用电管线进行梳理和迁移保护等工作。沟槽开挖施工前,必须复核起点、终点已建管道的位置、检查井的位置、断面、高程,若与设计有出入或出入较大,及时会同各方处理,以保证施工顺利进行。2、测量放线1、给水管道工程的线路测量包括定线测量、水准测量和直接丈量。2、定线测量要测定管道的中心线和转角,并应测量管道与相邻的永久性建筑物的位置关系,必要时应在地面上设立标志。3、 在进行管道水准测量时,应沿线设临时水准点,工控引测。4、 各个检查井按图纸设计位置放线。四、沟槽开挖1、沟槽开挖流程图 场地平整 测量放线 开挖给水沟槽人工捡地(人工换填粉质粘土或人工及配中砂碎石)夯实平整 管道安装、闭水试验 沟槽土方回填 2、沟槽开挖主要采纳挖掘机作业,人工配合修边捡底,遇地下管网时,采纳人工开挖(1—4 台10kw 汽油发电机发电配合)。沟槽开挖时应严格控制基底标高,当机械开挖至沟槽底以上 30—10cm 时停止,人工捡底以避开超挖扰动基础,同时注意开挖过程中控制中线测量以免挖偏造成不必要的损失。假如局部超挖、发生扰动或者土质较差,换填 20~30mm天然级配的砂石料或中、粗砂并夯实(或回填粉质粘土)。基底如有块石、碎石、砖等坚硬的物体时,将其铲除至设计标高以下 0.2m,然后铺上天然级配砂料,面层铺上中粗砂(或回填粉质粘土)。对于街道路口开挖处采纳租用钢板铺设保证道路通畅。整平夯实沟槽当遇岩层或混凝土障碍物时,采纳大型破裂机进行破裂作业,采纳破裂机破除部分后,再用挖掘机对破裂的石方进行开挖清掏作业,反复轮流作业的开挖流程。破裂机破裂作业时,需要一定的受力着力点,所以破裂作业时放坡坡度较大,i 一般为 0.5 至0。7。为保证管道安装能正常作业,考虑工作面为管道单边 450mm.开挖过程中首先充分考虑土方综合平衡,如因现场无堆土场地,将用于沟槽回填的土方转运至临时堆土场临时堆放,将无法用于沟槽回填的土方和沟槽破裂出的石方(石块...
