市政道路强弱电总和管线施工方案

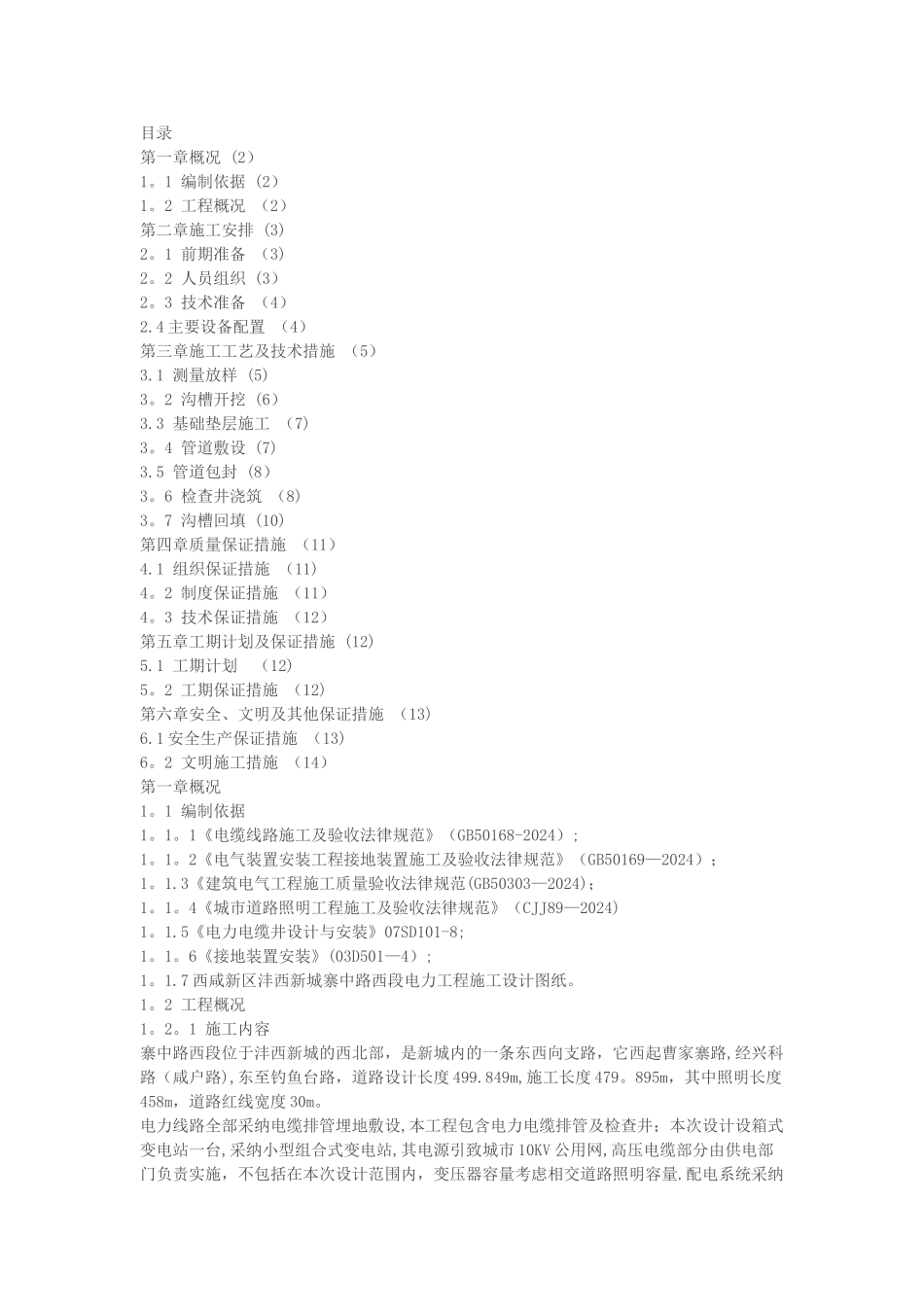

市政道路强弱电总和管线施工方案_第1页
1/8

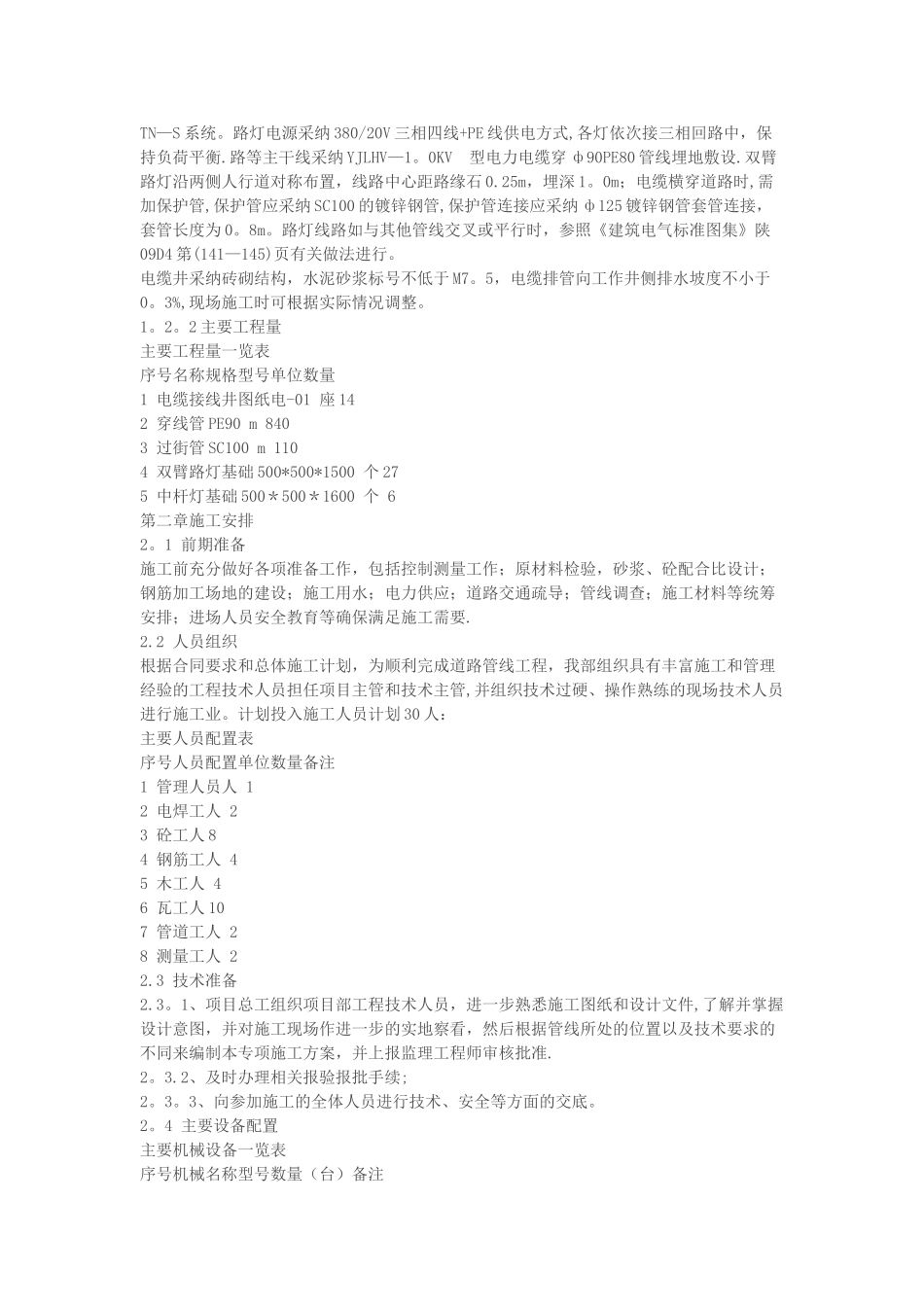

市政道路强弱电总和管线施工方案_第2页
2/8

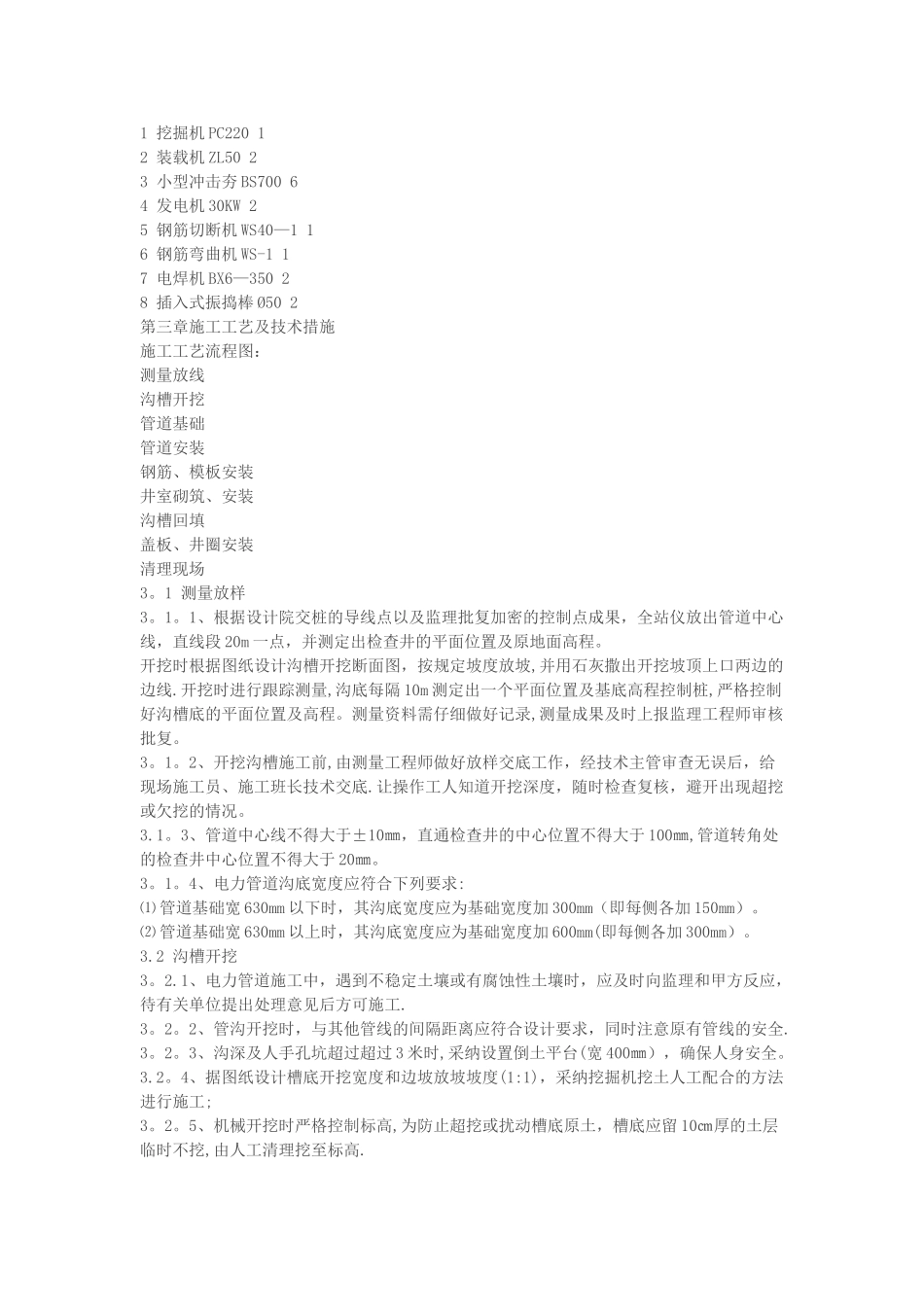

市政道路强弱电总和管线施工方案_第3页
3/8
目录第一章概况 (2)1。1 编制依据 (2)1。2 工程概况 (2)第二章施工安排 (3)2。1 前期准备 (3)2。2 人员组织 (3)2。3 技术准备 (4)2.4 主要设备配置 (4)第三章施工工艺及技术措施 (5)3.1 测量放样 (5)3。2 沟槽开挖 (6)3.3 基础垫层施工 (7)3。4 管道敷设 (7)3.5 管道包封 (8)3。6 检查井浇筑 (8)3。7 沟槽回填 (10)第四章质量保证措施 (11)4.1 组织保证措施 (11)4。2 制度保证措施 (11)4。3 技术保证措施 (12)第五章工期计划及保证措施 (12)5.1 工期计划 (12)5。2 工期保证措施 (12)第六章安全、文明及其他保证措施 (13)6.1 安全生产保证措施 (13)6。2 文明施工措施 (14)第一章概况1。1 编制依据1。1。1《电缆线路施工及验收法律规范》(GB50168-2024);1。1。2《电气装置安装工程接地装置施工及验收法律规范》(GB50169—2024);1。1.3《建筑电气工程施工质量验收法律规范(GB50303—2024);1。1。4《城市道路照明工程施工及验收法律规范》(CJJ89—2024)1。1.5《电力电缆井设计与安装》07SD101-8;1。1。6《接地装置安装》(03D501—4);1。1.7 西咸新区沣西新城寨中路西段电力工程施工设计图纸。1。2 工程概况1。2。1 施工内容寨中路西段位于沣西新城的西北部,是新城内的一条东西向支路,它西起曹家寨路,经兴科路(咸户路),东至钓鱼台路,道路设计长度 499.849m,施工长度 479。895m,其中照明长度458m,道路红线宽度 30m。电力线路全部采纳电缆排管埋地敷设,本工程包含电力电缆排管及检查井;本次设计设箱式变电站一台,采纳小型组合式变电站,其电源引致城市 10KV 公用网,高压电缆部分由供电部门负责实施,不包括在本次设计范围内,变压器容量考虑相交道路照明容量.配电系统采纳TN—S 系统。路灯电源采纳 380/20V 三相四线+PE 线供电方式,各灯依次接三相回路中,保持负荷平衡.路等主干线采纳 YJLHV—1。0KV 型电力电缆穿 ф90PE80 管线埋地敷设.双臂路灯沿两侧人行道对称布置,线路中心距路缘石 0.25m,埋深 1。0m;电缆横穿道路时,需加保护管,保护管应采纳 SC100 的镀锌钢管,保护管连接应采纳 ф125 镀锌钢管套管连接,套管长度为 0。8m。路灯线路如与其他管线交叉或平行时,参照《建筑电气标准图集》陕09D4 第(141—145)页有关做法进行。电缆井采纳砖砌结构,水泥砂浆标号不低于 M7。5,电缆排管向工作井侧排水坡度不小于0。3%,现场施工...
