帷幕灌浆工程实验大纲、技术方案、试验报告

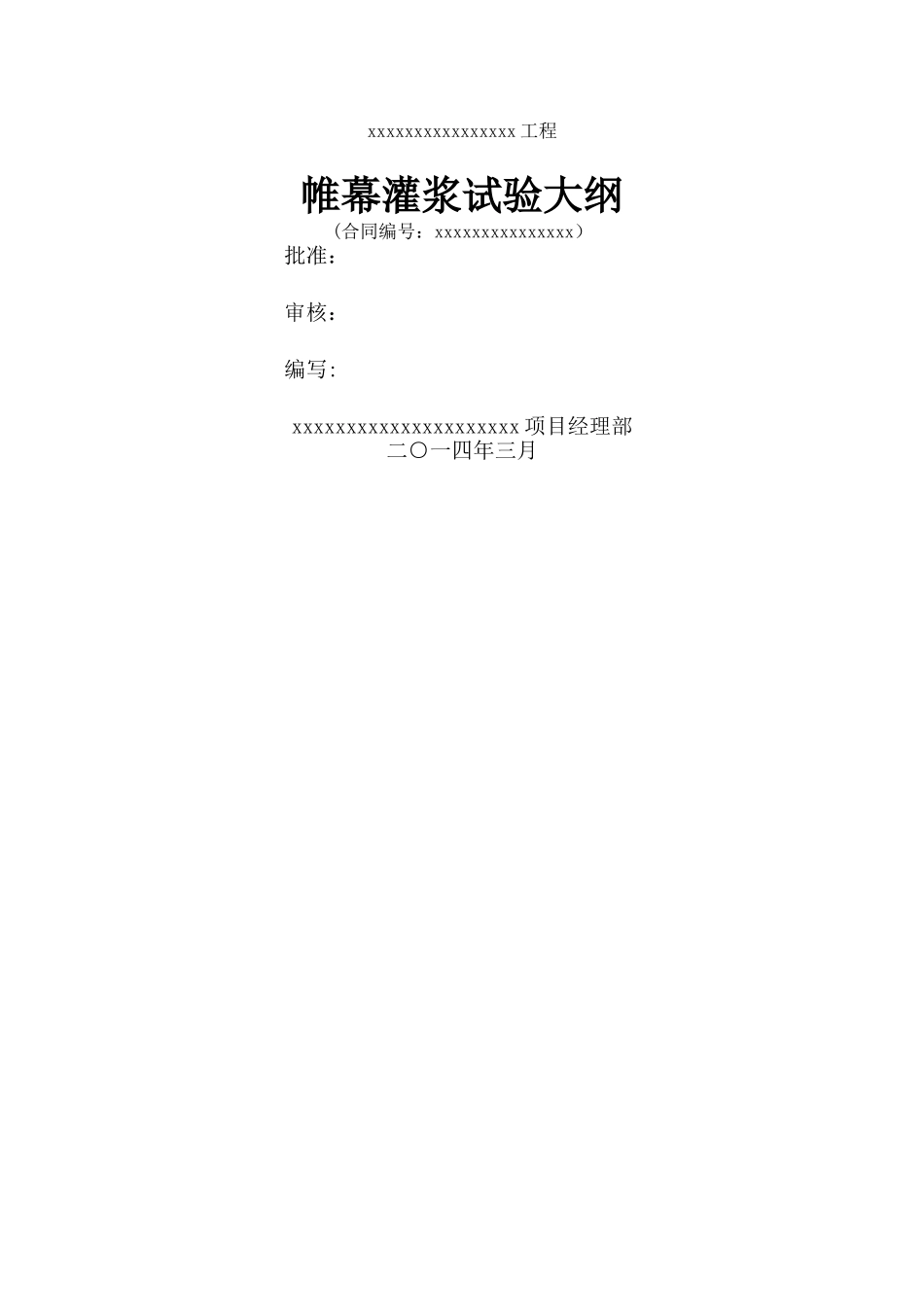

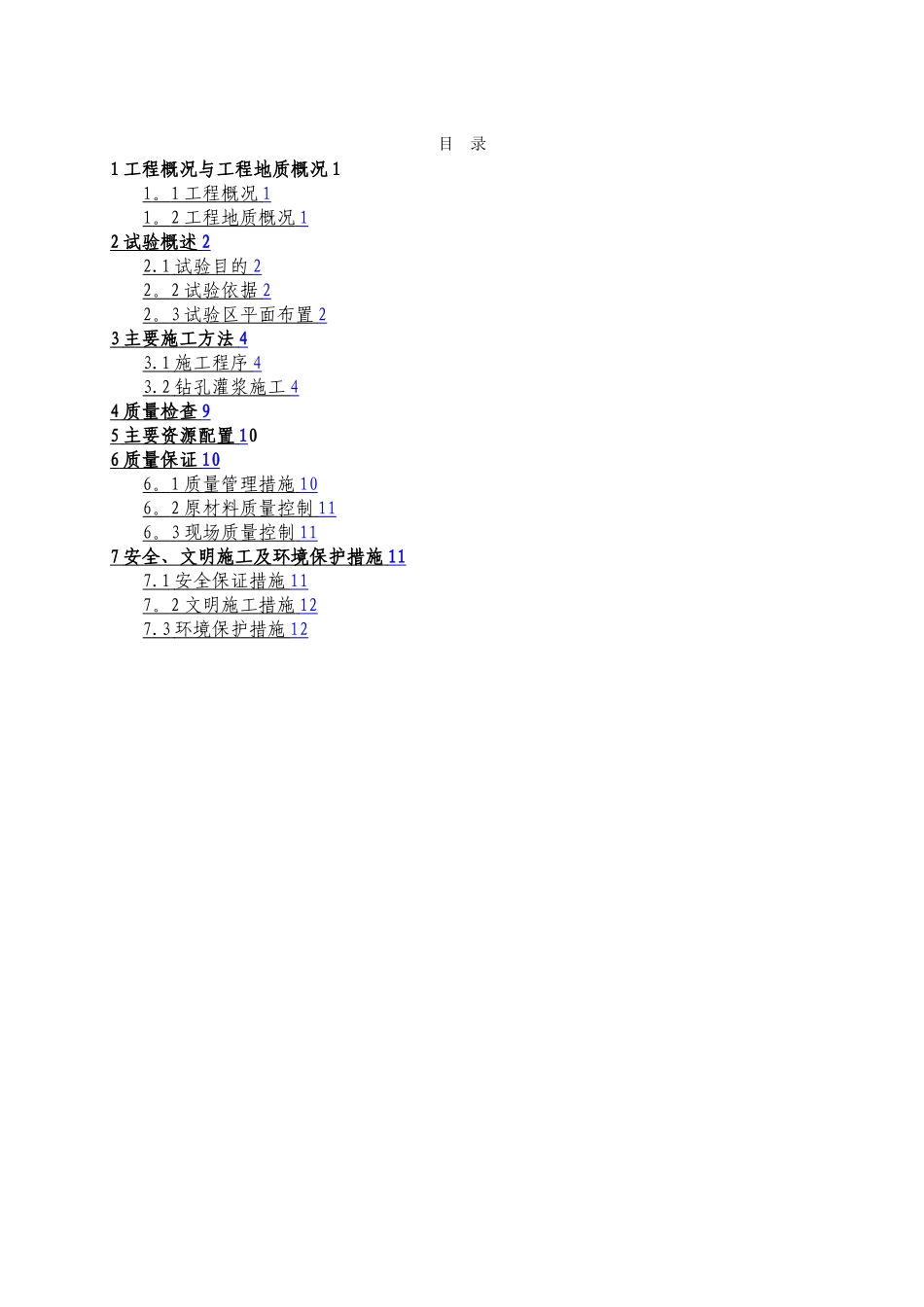

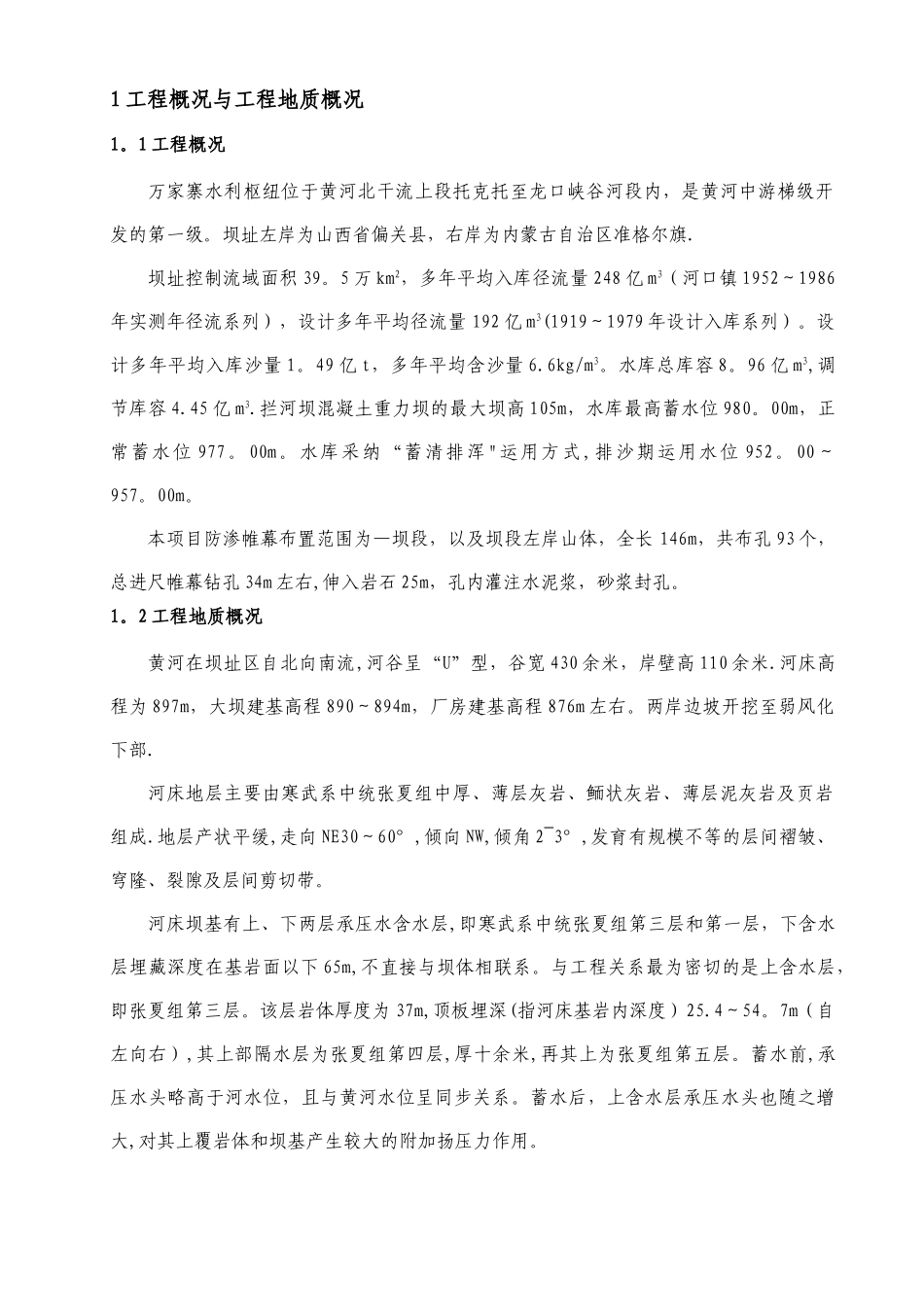

xxxxxxxxxxxxxxxx 工程帷幕灌浆试验大纲(合同编号：xxxxxxxxxxxxxxx）批准：审核：编写:xxxxxxxxxxxxxxxxxxxxx 项目经理部二○一四年三月目 录1 工程概况与工程地质概况 11 。 1 工程概况 1 1 。 2 工程地质概况 1 2 试验概述 2 2.1 试验目的 2 2 。 2 试验依据 2 2 。 3 试验区平面布置 2 3 主要施工方法 4 3.1 施工程序 4 3.2 钻孔灌浆施工 4 4 质量检查 9 5 主要资源配置 1 06 质量保证 10 6 。 1 质量管理措施 10 6 。 2 原材料质量控制 11 6 。 3 现场质量控制 11 7 安全、文明施工及环境保护措施 11 7.1 安全保证措施 11 7 。 2 文明施工措施 12 7.3 环境保护措施 12 1 工程概况与工程地质概况1。1 工程概况万家寨水利枢纽位于黄河北干流上段托克托至龙口峡谷河段内，是黄河中游梯级开发的第一级。坝址左岸为山西省偏关县，右岸为内蒙古自治区准格尔旗.坝址控制流域面积 39。5 万 km2，多年平均入库径流量 248 亿 m3（河口镇 1952～1986年实测年径流系列），设计多年平均径流量 192 亿 m3(1919～1979 年设计入库系列）。设计多年平均入库沙量 1。49 亿 t，多年平均含沙量 6.6kg/m3。水库总库容 8。96 亿 m3,调节库容 4.45 亿 m3.拦河坝混凝土重力坝的最大坝高 105m，水库最高蓄水位 980。00m，正常蓄水位 977。00m。水库采纳“蓄清排浑 "运用方式,排沙期运用水位 952。00～957。00m。本项目防渗帷幕布置范围为—坝段，以及坝段左岸山体，全长 146m，共布孔 93 个，总进尺帷幕钻孔 34m 左右,伸入岩石 25m，孔内灌注水泥浆，砂浆封孔。1。2 工程地质概况黄河在坝址区自北向南流,河谷呈“U”型，谷宽 430 余米，岸壁高 110 余米.河床高程为 897m，大坝建基高程 890～894m，厂房建基高程 876m 左右。两岸边坡开挖至弱风化下部.河床地层主要由寒武系中统张夏组中厚、薄层灰岩、鲕状灰岩、薄层泥灰岩及页岩组成.地层产状平缓,走向 NE30～60°,倾向 NW,倾角 2~3°,发育有规模不等的层间褶皱、穹隆、裂隙及层间剪切带。河床坝基有上、下两层承压水含水层,即寒武系中统张夏组第三层和第一层，下含水层埋藏深度在基岩面以下 65m,不直接与坝体相联系。与工程关系最为密切的是上含水层，即张夏组第三层。该层岩体厚度为 37m,顶板埋深(指河床基岩内深度）25.4～54。7m（自左向右）,其上部隔水层为张夏组第四层,厚十余米,...
