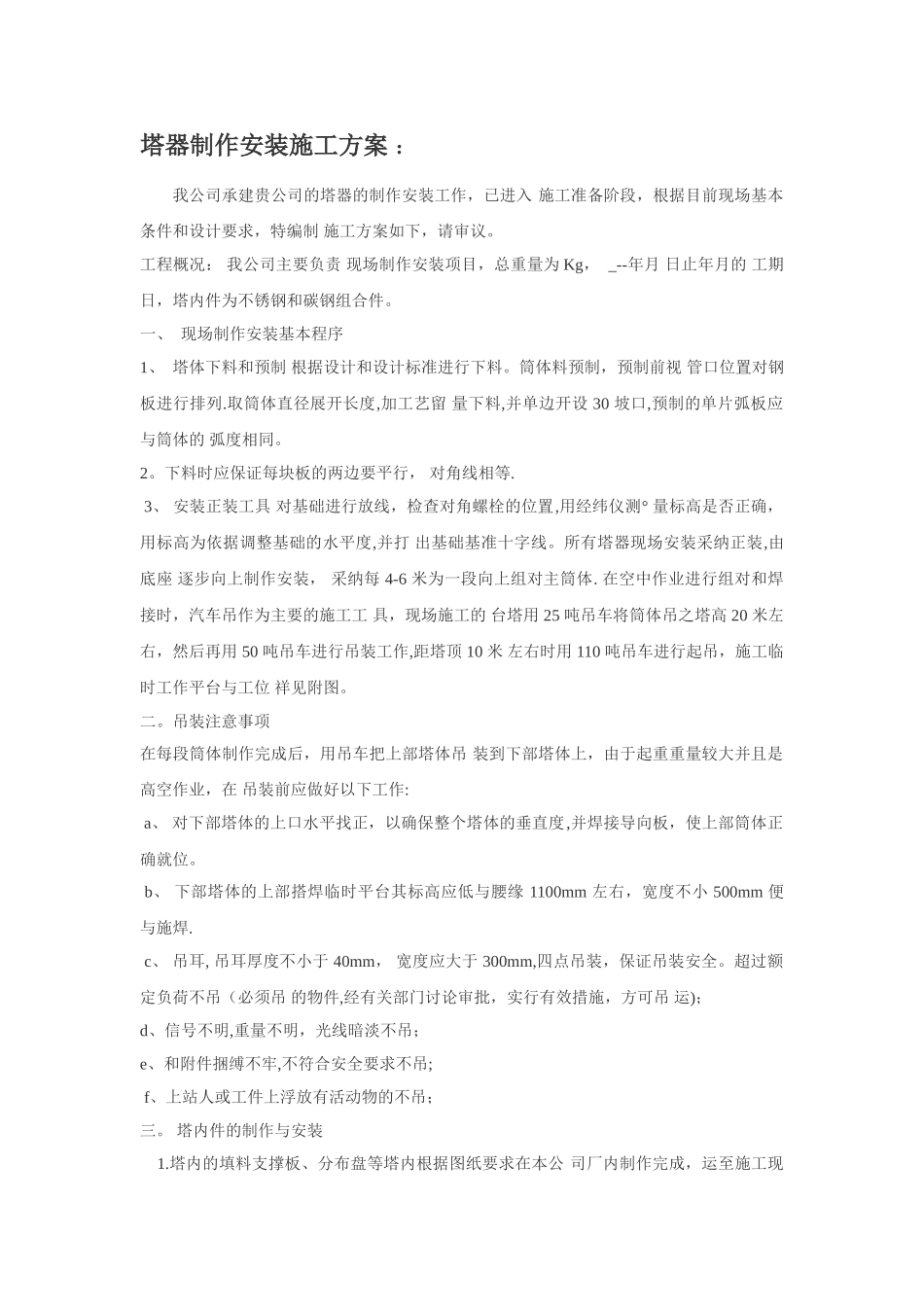

常用塔器制作安装施工方案_第1页
1/6

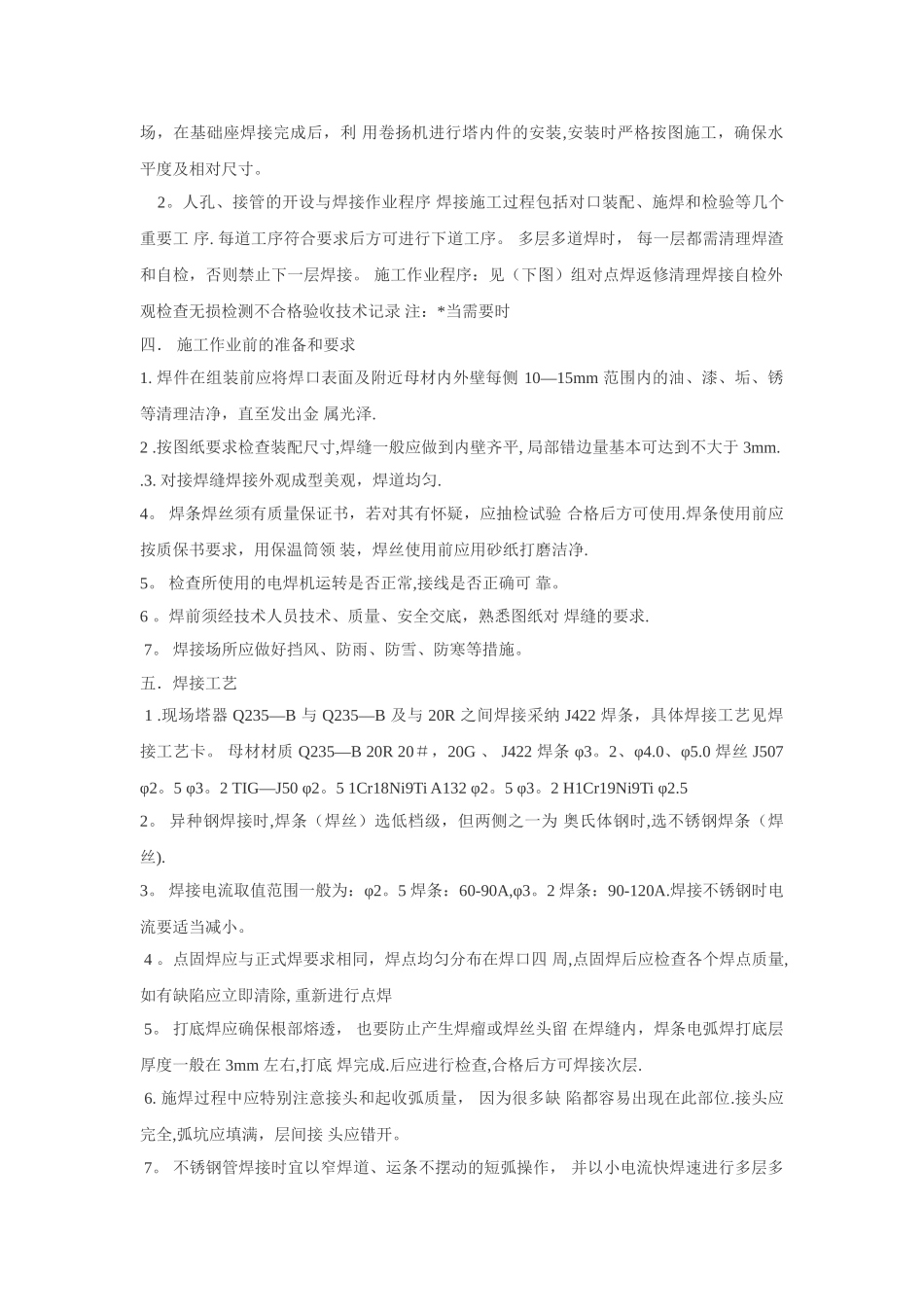

常用塔器制作安装施工方案_第2页
2/6

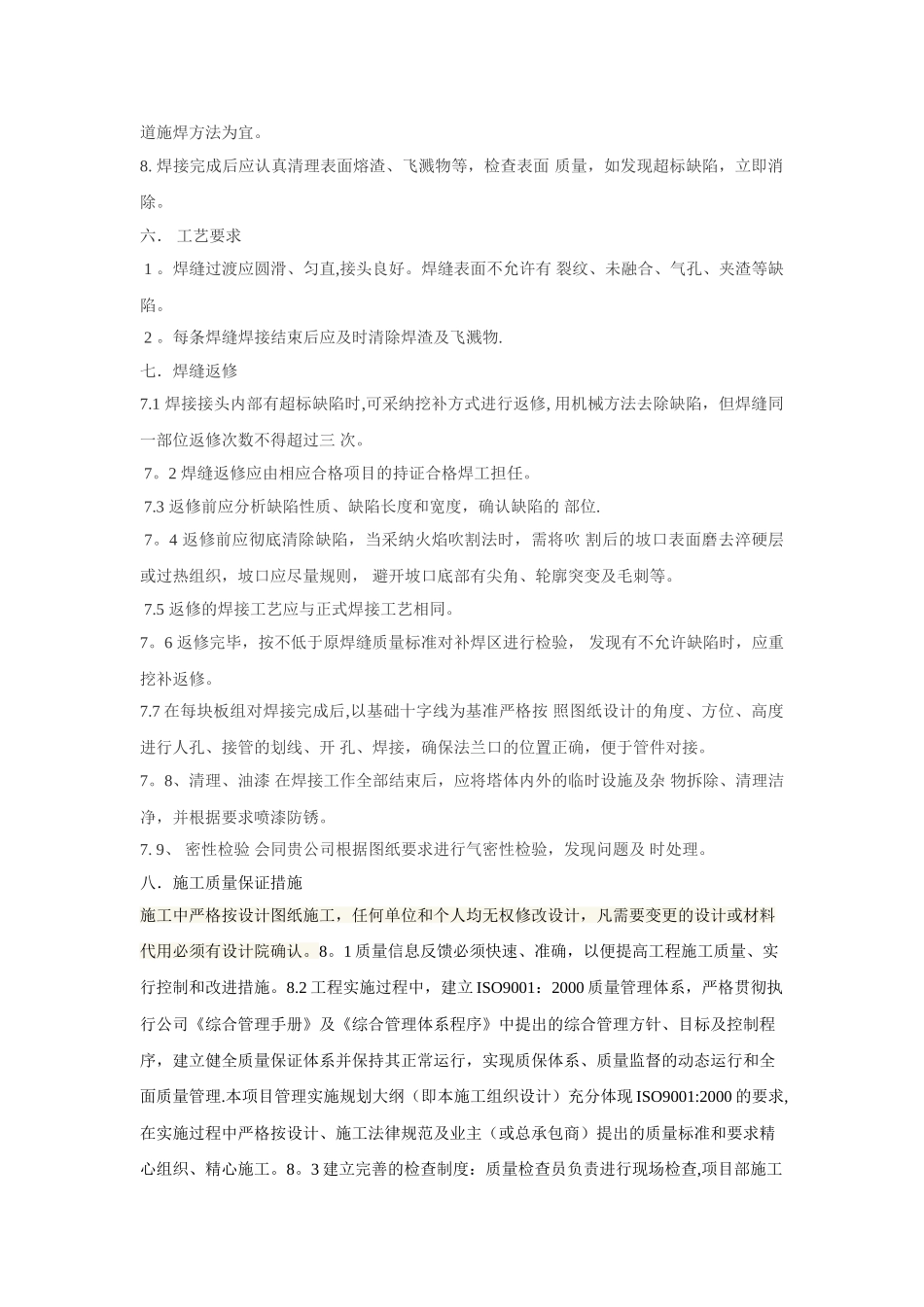

常用塔器制作安装施工方案_第3页
3/6
塔器制作安装施工方案 : 我公司承建贵公司的塔器的制作安装工作,已进入 施工准备阶段,根据目前现场基本条件和设计要求,特编制 施工方案如下,请审议。 工程概况: 我公司主要负责 现场制作安装项目,总重量为 Kg, _--年月 日止年月的 工期 日,塔内件为不锈钢和碳钢组合件。 一、 现场制作安装基本程序 1、 塔体下料和预制 根据设计和设计标准进行下料。筒体料预制,预制前视 管口位置对钢板进行排列.取筒体直径展开长度,加工艺留 量下料,并单边开设 30 坡口,预制的单片弧板应与筒体的 弧度相同。2。下料时应保证每块板的两边要平行, 对角线相等. 3、 安装正装工具 对基础进行放线,检查对角螺栓的位置,用经纬仪测° 量标高是否正确,用标高为依据调整基础的水平度,并打 出基础基准十字线。所有塔器现场安装采纳正装,由底座 逐步向上制作安装, 采纳每 4-6 米为一段向上组对主筒体. 在空中作业进行组对和焊接时,汽车吊作为主要的施工工 具,现场施工的 台塔用 25 吨吊车将筒体吊之塔高 20 米左右,然后再用 50 吨吊车进行吊装工作,距塔顶 10 米 左右时用 110 吨吊车进行起吊,施工临时工作平台与工位 祥见附图。二。吊装注意事项在每段筒体制作完成后,用吊车把上部塔体吊 装到下部塔体上,由于起重重量较大并且是高空作业,在 吊装前应做好以下工作: a、 对下部塔体的上口水平找正,以确保整个塔体的垂直度,并焊接导向板,使上部筒体正确就位。 b、 下部塔体的上部搭焊临时平台其标高应低与腰缘 1100mm 左右,宽度不小 500mm 便与施焊. c、 吊耳, 吊耳厚度不小于 40mm, 宽度应大于 300mm,四点吊装,保证吊装安全。超过额定负荷不吊(必须吊 的物件,经有关部门讨论审批,实行有效措施,方可吊 运); d、信号不明,重量不明,光线暗淡不吊; e、和附件捆缚不牢,不符合安全要求不吊; f、上站人或工件上浮放有活动物的不吊;三。 塔内件的制作与安装 1.塔内的填料支撑板、分布盘等塔内根据图纸要求在本公 司厂内制作完成,运至施工现场,在基础座焊接完成后,利 用卷扬机进行塔内件的安装,安装时严格按图施工,确保水 平度及相对尺寸。 2。人孔、接管的开设与焊接作业程序 焊接施工过程包括对口装配、施焊和检验等几个重要工 序. 每道工序符合要求后方可进行下道工序。 多层多道焊时, 每一层都需清理焊渣和自检,否则禁止下一层焊接。 施工作业程序:见(下...
