常用母材与焊材选用表

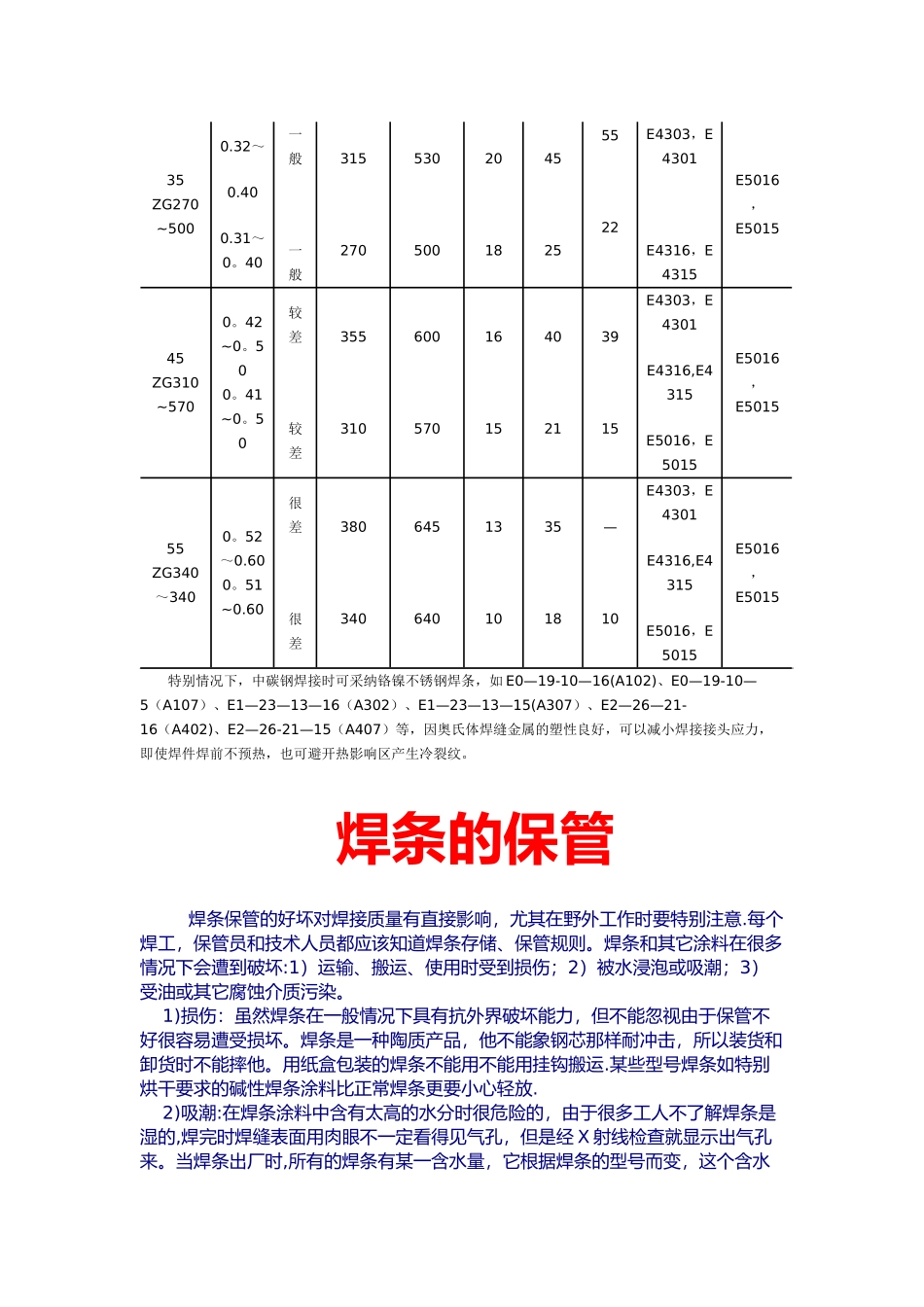

常用母材与焊材选用表国标厂标对应埋弧焊丝对应 CO2焊丝对应氩弧焊丝主要用途E4303J422H08A/H08MnAH08Mn2SiH08Mn2SiA5—A。F/Q235—A/10＃20#E4316J426H08A/H08E/ H08MnAH08Mn2SiH08Mn2SiA5-D/Q235—C/20G/20g/ 20R/20E4315J427E5016J506H10MnSi H120Mn2H08Mn2SiAH10MnSi16Mn 16MnRE5015J507E5515-B1R207H13CrMoA H08CrMoA12CrMo/12CrMoGE5515-B2R307 15CrMo/15CrMoGE5515—B2—VR317H08CrMoVA H08CrMoVA12CrMoV/12CrMoVGE6015—B2R407 Cr2.5MoE308-16A102H0Cr21Ni10 H0Cr21Ni100Cr18Ni9/00Cr19Ni10/00Cr19Ni11TiE308-15A107 E308L-16A002 00Cr19Ni10/00Cr18Ni10TiE316L—16A022 焊接尿素及合成纤维设备,铬不锈钢，复合钢，异种钢E347—16A132H0Cr21Ni10Ti H0Cr21Ni10Ti0Cr18Ni10Ti1Cr18Ni9TiE347-15A137 E309—16A302 焊接相同类型的不锈钢，不锈钢衬里，异种钢,高铬钢E309—15A307 E310—16A402 焊接高温下工作的同类型耐热不锈钢，Cr5Mo/Cr9Mo/Cr13 钢等E310-15A407 焊接铁素体不锈钢用焊条钢种对接头性能要求选用焊条预热及焊后热处理型号牌号1Cr17Cr17Ti耐硝酸及耐热E0—17—16E0—17-15G302G307焊前预热 120～200℃，焊后 750～800℃回火Cr170Cr17Ti1Cr17Mo2Ti提高焊缝塑性E0-19—10-15 E0—18—12Mo2—15A107 A207不预热,不热处理1Cr25Ti抗氧化性E1—23-13—15A307不预热，焊后760~780℃回火1Cr281Cr28Ti提高焊缝塑性E2-26-21—16E2—26—21—15A402A407不预热，不热处理珠光体耐热钢焊接时,如何正确地选用焊接材料?总的原则是根据化学成分的要求，即熔敷金属的化学成分应与母材相当来选用焊接材料。具体选用，见表 12。表 12 珠光体耐热钢焊接材料的选用钢 号手 弧 焊埋 弧 焊气体保护焊焊条牌号焊条型号焊丝与焊剂匹配焊丝牌号15CrMoR307E5515—B2H08CrMoA+IIJ350H08CrMnSiMo12CrMoVR317E5515-B2-VH08CrMoV+HJ350H08CrMnSiMoVCr2MoR407E6015—B3H08Cr3MoMnA+hJ350H08Cr3MoMnSi12CrMoWV—TiBR347E5515—B3—VWBH08Cr2MoWVNbB+HJ250H08Cr2MnWVNbB14MnMoV18MnMoNbJ606J607E6016—D1E6015—D1H08Mn2MoA+HJ350H08Mn2SiMo13MnNiMoNbJ607NiE6015GH08Mn2NiMo+HJ350H08Mn2NiMoSi中碳钢焊接时,如何正确地选用焊条?中碳钢的焊接目前大都采纳手弧焊。为提高焊接接头的抗裂性,应选用低氢型焊条.个别情况下，也可采纳钛钙型和钛铁矿型酸性焊条,但此时应实行严格的工艺措施，如焊前预热、减少熔合比（降低焊缝含碳量）等...
