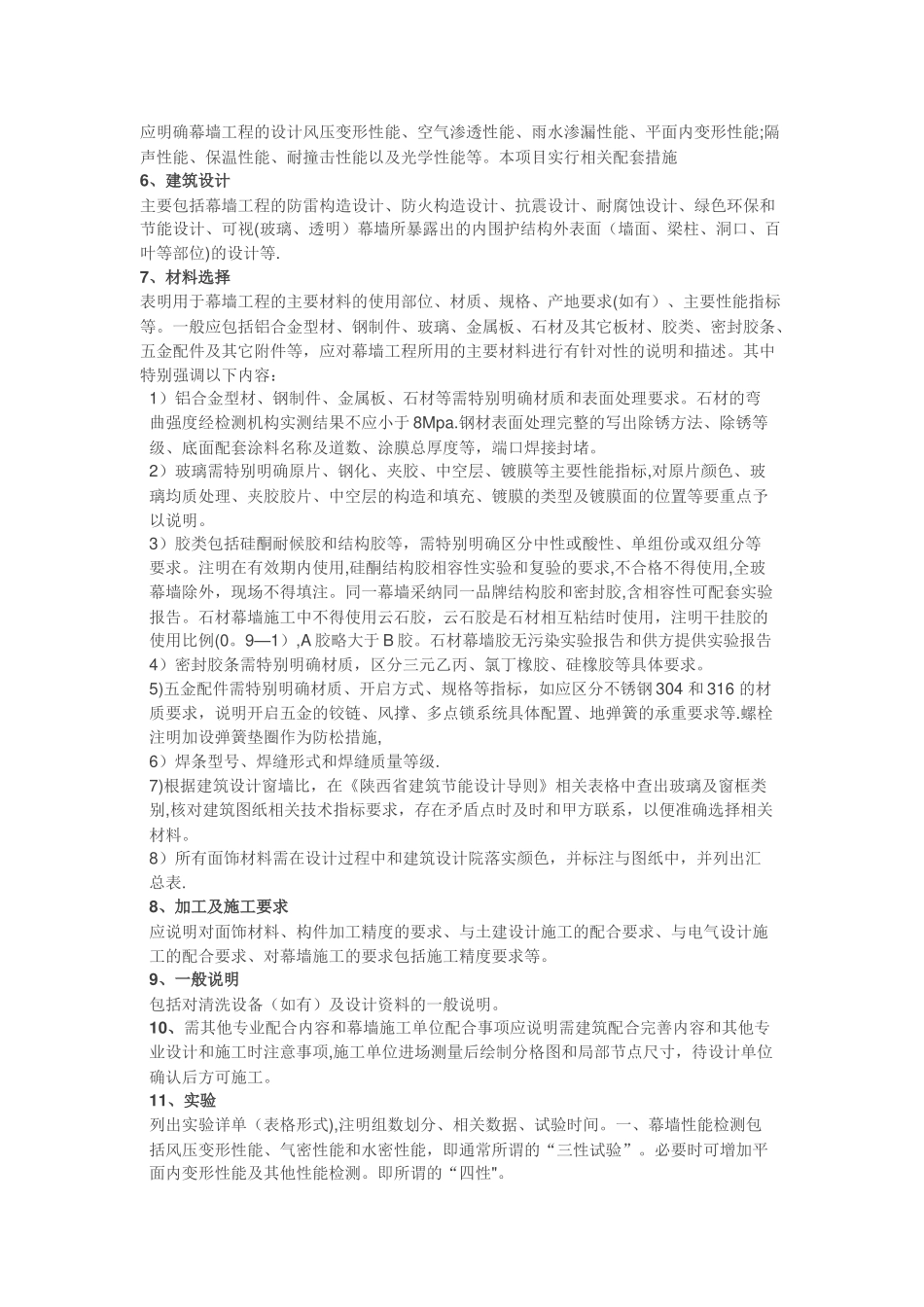

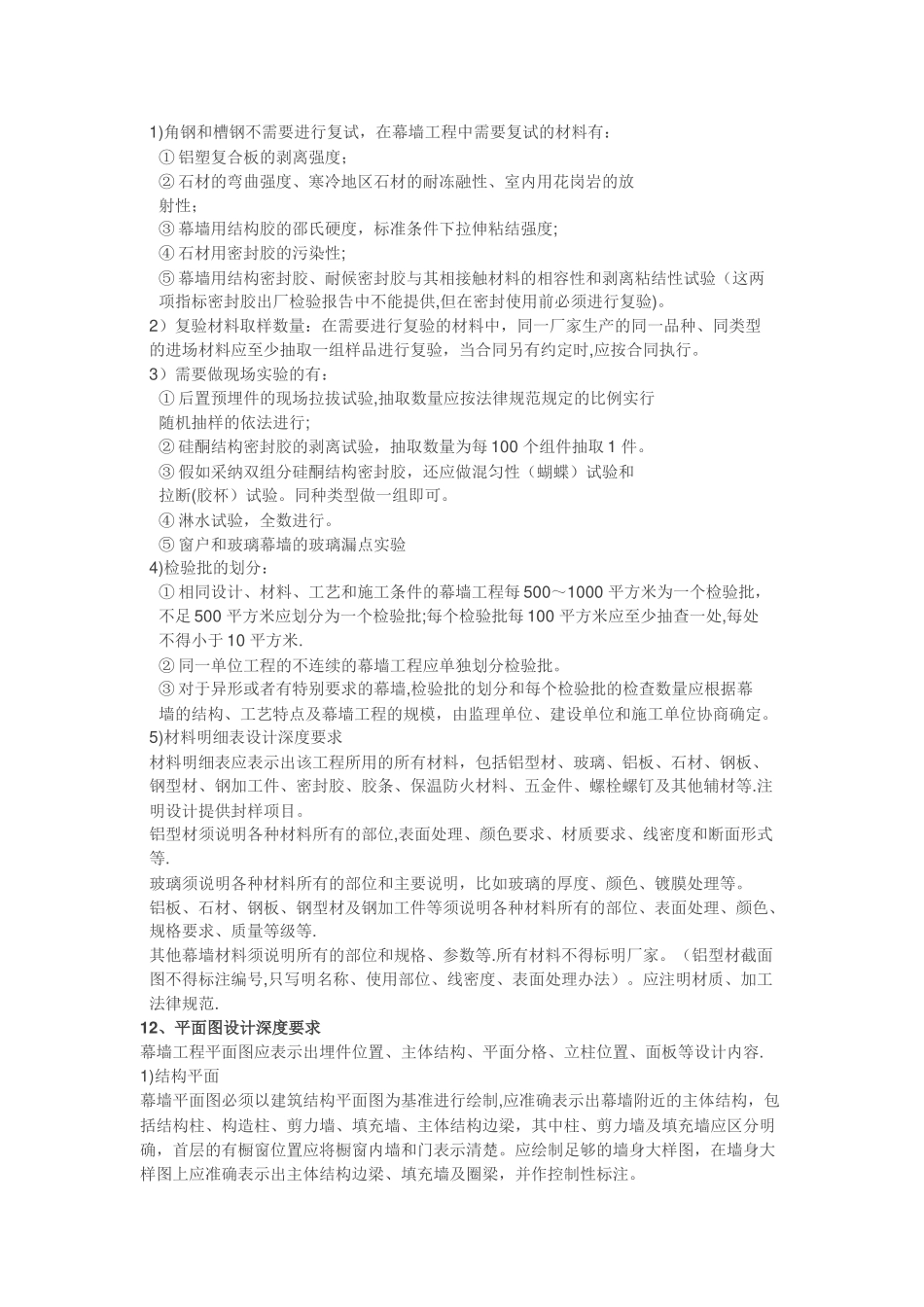

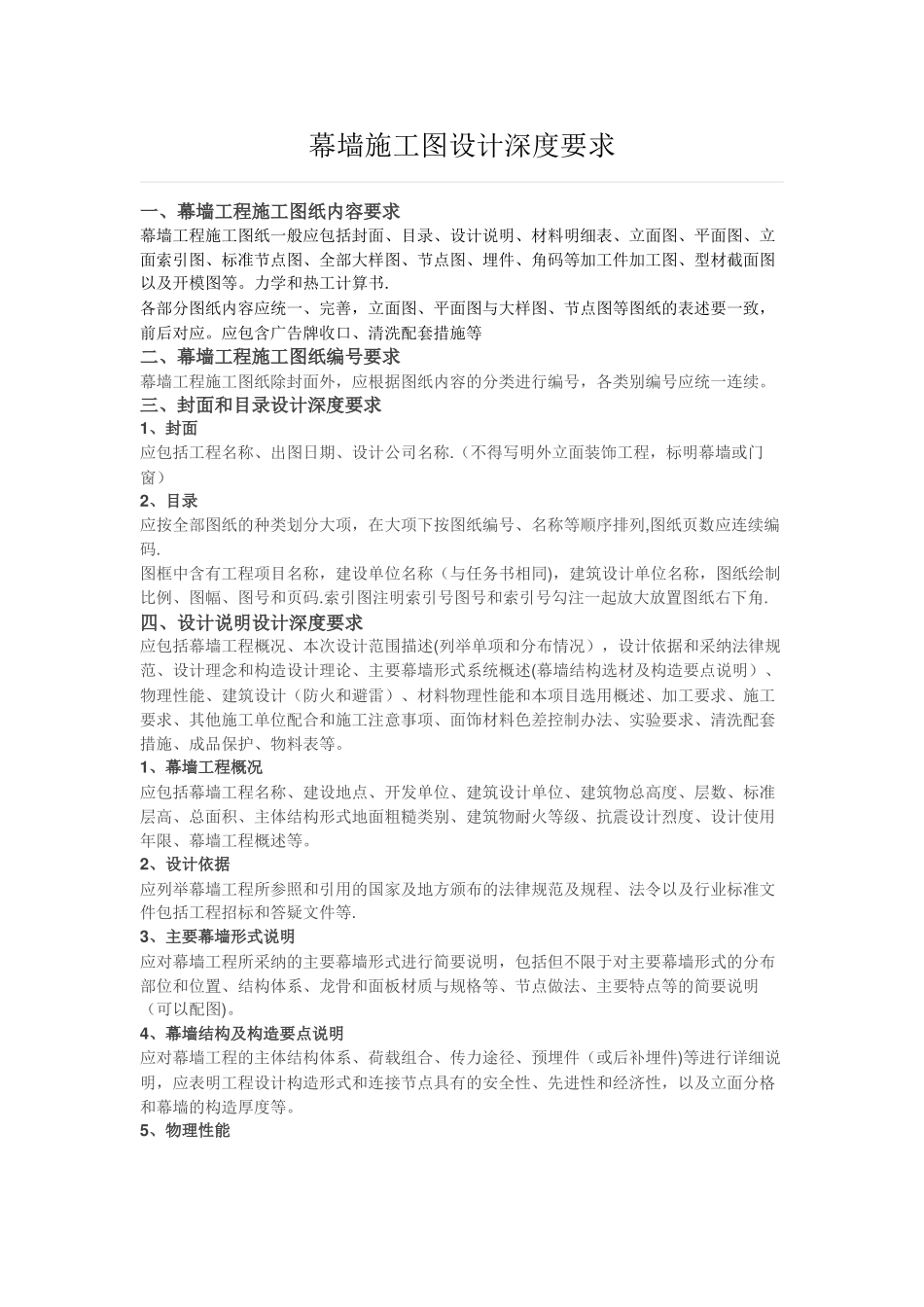

幕墙施工图设计深度要求一、幕墙工程施工图纸内容要求幕墙工程施工图纸一般应包括封面、目录、设计说明、材料明细表、立面图、平面图、立面索引图、标准节点图、全部大样图、节点图、埋件、角码等加工件加工图、型材截面图以及开模图等。力学和热工计算书.各部分图纸内容应统一、完善，立面图、平面图与大样图、节点图等图纸的表述要一致，前后对应。应包含广告牌收口、清洗配套措施等 二、幕墙工程施工图纸编号要求幕墙工程施工图纸除封面外，应根据图纸内容的分类进行编号，各类别编号应统一连续。 三、封面和目录设计深度要求1、封面应包括工程名称、出图日期、设计公司名称.（不得写明外立面装饰工程，标明幕墙或门窗）2、目录应按全部图纸的种类划分大项，在大项下按图纸编号、名称等顺序排列,图纸页数应连续编码.图框中含有工程项目名称，建设单位名称（与任务书相同)，建筑设计单位名称，图纸绘制比例、图幅、图号和页码.索引图注明索引号图号和索引号勾注一起放大放置图纸右下角.四、设计说明设计深度要求应包括幕墙工程概况、本次设计范围描述(列举单项和分布情况），设计依据和采纳法律规范、设计理念和构造设计理论、主要幕墙形式系统概述(幕墙结构选材及构造要点说明）、物理性能、建筑设计（防火和避雷）、材料物理性能和本项目选用概述、加工要求、施工要求、其他施工单位配合和施工注意事项、面饰材料色差控制办法、实验要求、清洗配套措施、成品保护、物料表等。1、幕墙工程概况应包括幕墙工程名称、建设地点、开发单位、建筑设计单位、建筑物总高度、层数、标准层高、总面积、主体结构形式地面粗糙类别、建筑物耐火等级、抗震设计烈度、设计使用年限、幕墙工程概述等。2、设计依据 应列举幕墙工程所参照和引用的国家及地方颁布的法律规范及规程、法令以及行业标准文件包括工程招标和答疑文件等. 3、主要幕墙形式说明应对幕墙工程所采纳的主要幕墙形式进行简要说明，包括但不限于对主要幕墙形式的分布部位和位置、结构体系、龙骨和面板材质与规格等、节点做法、主要特点等的简要说明（可以配图)。4、幕墙结构及构造要点说明应对幕墙工程的主体结构体系、荷载组合、传力途径、预埋件（或后补埋件)等进行详细说明，应表明工程设计构造形式和连接节点具有的安全性、先进性和经济性，以及立面分格和幕墙的构造厚度等。5、物理性能应明确幕墙工程的设计风压变形性能、空气渗透性能、雨水渗漏性能、平面内变形性能;隔声性能、保温性...
