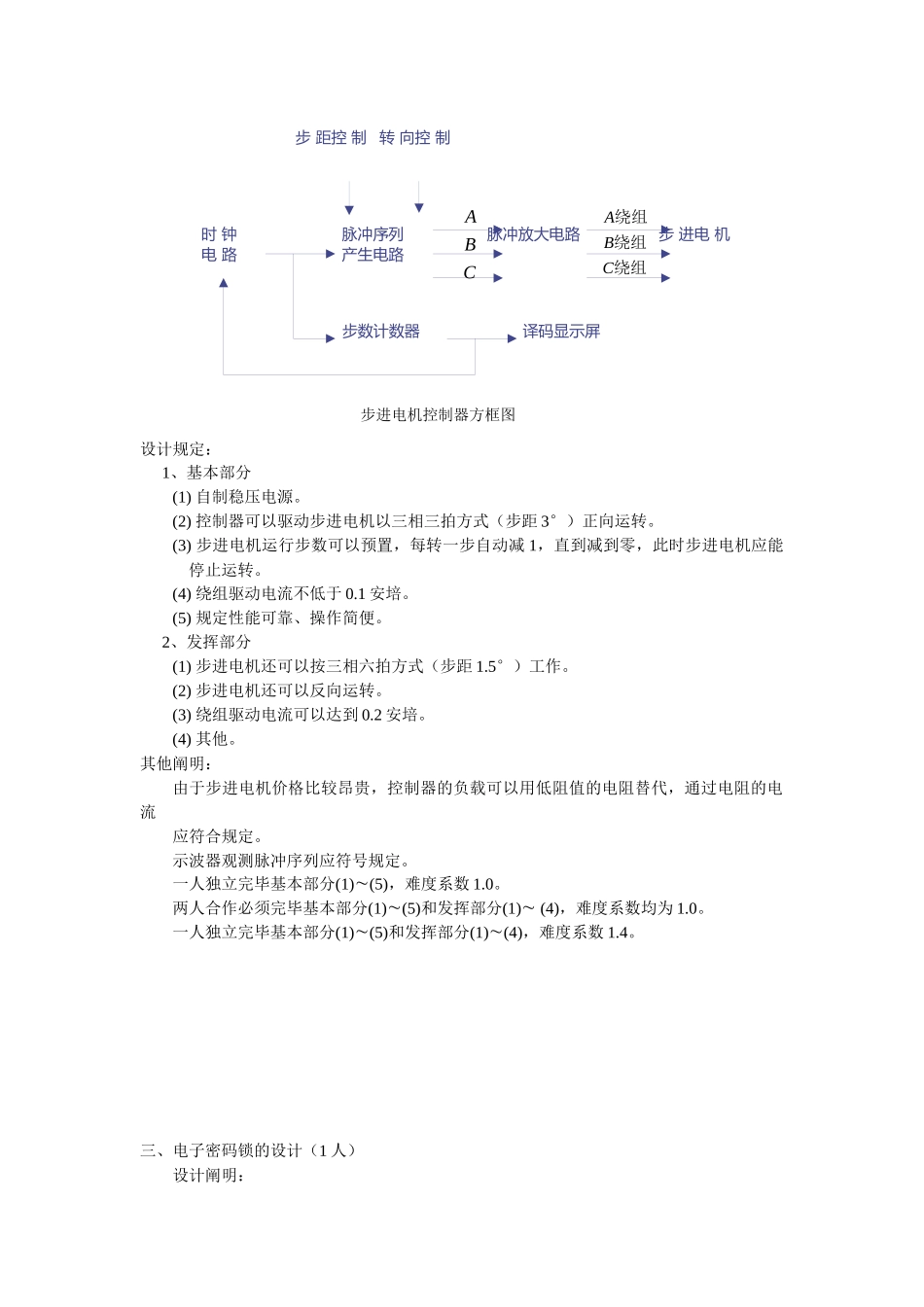

抢答开关清零命令主持人组别显示 ( 数码管 )组别显示 (LED)窄脉冲形成组别锁定组别信号鉴别稳压电源数字智力竞赛抢答器 ( 自动记分 ) 原理框图定期器犯规电路音频信号发生器预置记分电路加分 ( 主持人 )减分 ( 主持人 )预置记分电路NS转子VABCNS转子VABC定子电子线路课程设计题库合用于模拟电路、数字电路同步开课的学生一、数字智力竞赛抢答器的设计（1～2 人）设计阐明：比赛中为了精确、公正、直观地判断出第一枪答者，所设计的抢答器一般由数码显示、灯光、音响等多种手段指示出第一枪答者。同步还应设计记分、犯规和奖惩记录等多种功能。设计规定：1、基本部分(1) 自制稳压电源。(2) 抢答器可供四组使用，组别键(信)号可以锁存；抢答指示用发光二极管(LED)。(3) 记分部分独立(不受组别信号控制)，致少用 2 位二组数码管指示，步进有 10 分、5分两种选择，并且具有预置、递增、递减功能。(4) 规定性能可靠、操作简便。2、发挥部分(1) 增长抢答路数。(2) 数码管显示组别键(信)号。(3) 自动记分(受组别信号控制)：当主持人分别按步进得分键、递增键或递减键后可以将分值自动合计在某组记分器上）。(4) 超时报警。(5) 其他。其他阐明：一人独立完毕基本部分(1)(4)，难度系数 1.0。两人合作必须完毕基本部分(1)(4)和发挥部分(1)(5)，难度系数均为 1.0。一人独立完毕基本部分(1)(4)和发挥部分(1)(5)，难度系数 1.4。二、步进电机控制器的设计（2 人）三 相 三 拍 正 转 （ 步 距3° ）ABCAB BC CA AB BC CA 三相三拍反转（步距 3° ）ABCABC A AB B BC C CA 三相六拍正转（步距 1.5° ） A AB B BC C CA 三相六拍反转（步距 1.5° ）ABC设计阐明：步进电机重要由转子和定子构成，定子上绕制了 A、B、C 三相线圈。当三相定子绕组轮番接通驱动脉冲时，产生磁场吸引转子转动，每次转动的角度称为步距。根据三相绕组所加脉冲的方式不一样而产生不一样的步距，其中三相三拍方式的步距为 3°，三相六拍方式为 1.5°。根据不一样的信号频率形成不一样的转速。由三相脉冲加入的不一样相序形成正转或反转。步进电机几种工作方式和对应的脉冲序列：定 子时 钟电 路脉冲序列产生电路步 距控 制步数计数器脉冲放大电路步 进电 机译码显示屏转 向控 制CBA绕组绕组绕组CBA步进电机控制器方框图设计规定：1、基本部分(1) 自制稳压电源。(2) 控制器可以驱动步进电机以...
