2025年浙江省7月高等教育自学考试 电工与电子技术VIP专享

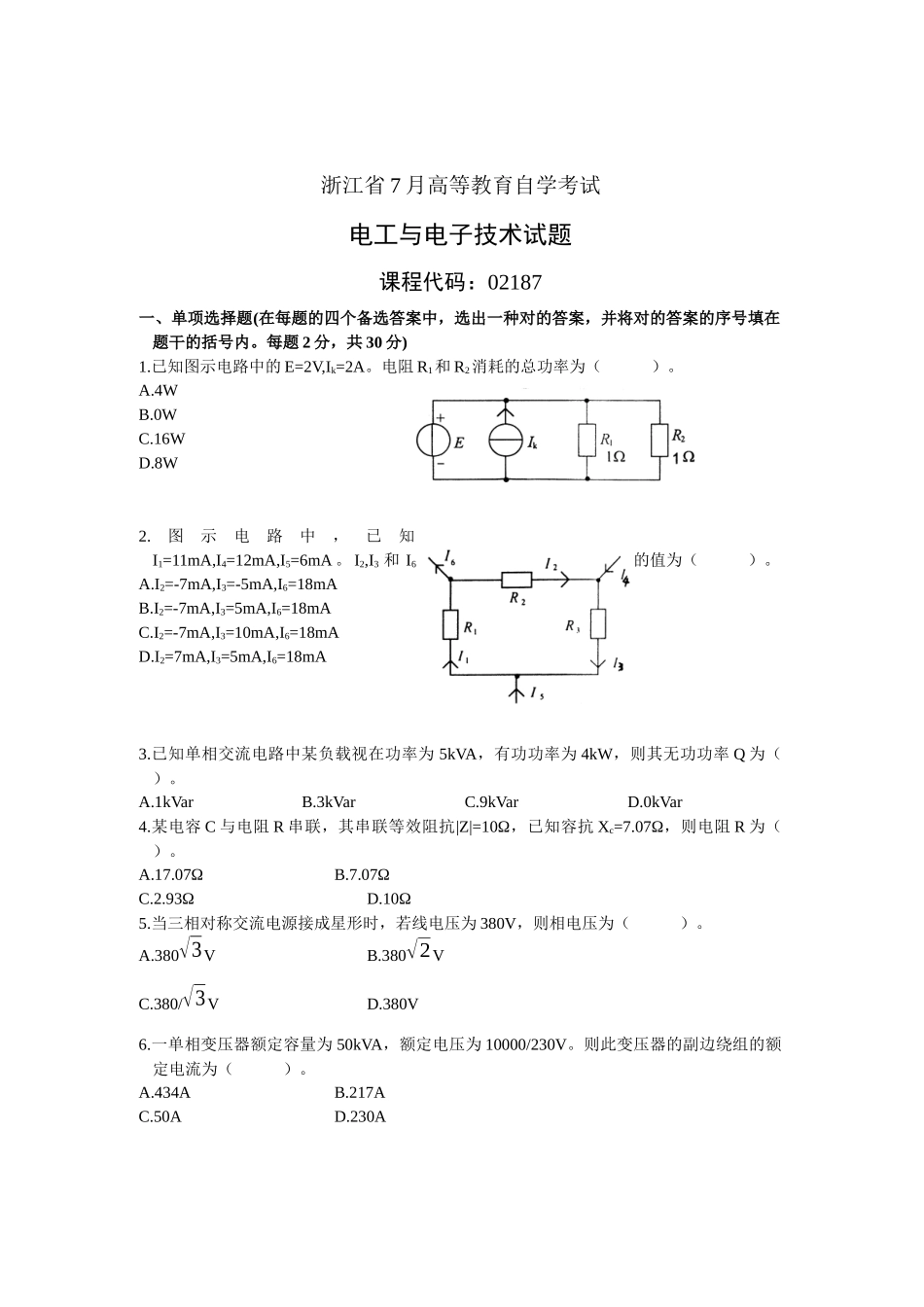

浙江省 7 月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(在每题的四个备选答案中，选出一种对的答案，并将对的答案的序号填在题干的括号内。每题 2 分，共 30 分)1.已知图示电路中的 E=2V,Ik=2A。电阻 R1和 R2消耗的总功率为（ ）。A.4WB.0WC.16WD.8W2.图示电路中，已知I1=11mA,I4=12mA,I5=6mA 。 I2,I3 和 I6的值为（ ）。A.I2=-7mA,I3=-5mA,I6=18mAB.I2=-7mA,I3=5mA,I6=18mAC.I2=-7mA,I3=10mA,I6=18mAD.I2=7mA,I3=5mA,I6=18mA3.已知单相交流电路中某负载视在功率为 5kVA，有功功率为 4kW，则其无功功率 Q 为（ ）。A.1kVarB.3kVarC.9kVarD.0kVar4.某电容 C 与电阻 R 串联，其串联等效阻抗|Z|=10Ω，已知容抗 Xc=7.07Ω，则电阻 R 为（ ）。A.17.07ΩB.7.07ΩC.2.93ΩD.10Ω5.当三相对称交流电源接成星形时，若线电压为 380V，则相电压为（ ）。A.380√3VB.380√2VC.380/√3VD.380V6.一单相变压器额定容量为 50kVA，额定电压为 10000/230V。则此变压器的副边绕组的额定电流为（ ）。A.434AB.217AC.50AD.230A7.三角形接法三相对称电阻负载本来接于线电压为 220V 三相交流电源上，后改成星形接法接于线电压为 380V 的三相电源上。则该三相负载在这两种状况下的线电流的比值为I Δ 1I Y1=（ ）。设 I 1△ 是三相负载三角形接法接于线电压为 220V 的三相交流电源时的线电流，IY1是三相负载星形接法接于线电压为 380V 的三相交流电源时的线电流。8.在三相异步电动机的正反转控制电路中，正转用接触器 KM1 和反转用接触器 KM2 之间的互锁作用是由（ ）联接措施实现的。A.KM1 的线圈与 KM2 的常闭辅助触头串联，KM2 的线圈与 KM1 的常闭辅助触头串联。B.KM1 的线圈与 KM2 的常开辅助触头串联，KM2 的线圈与 KM1 的常开辅助触头串联。C.KM1 的线圈与 KM1 的常闭辅助触头串联，KM2 的线圈与 KM2 的常闭辅助触头串联。D.KM1 的线圈与 KM1 的常开辅助触头串联，KM2 的线圈与 KM2 的常开辅助触头串联。9.电路如图所示，设二极管为理想元件，其正向导通压降为 0V，则电路中电流 I 的值为（ ）。A.4mAB.0mAC.4AD.3mA10.固定偏置单管交流放大电路的静态工作点 Q 如下图所示，当温度升高时，工作点 Q 将（ ）。A.不变化B.向 Q′移动C.向 Q″移动D.时而向 Q′移动，时而向 Q″移动11.晶体管的重要特性是具有（ ）。A.单向导电性B.滤波作用C.稳...
