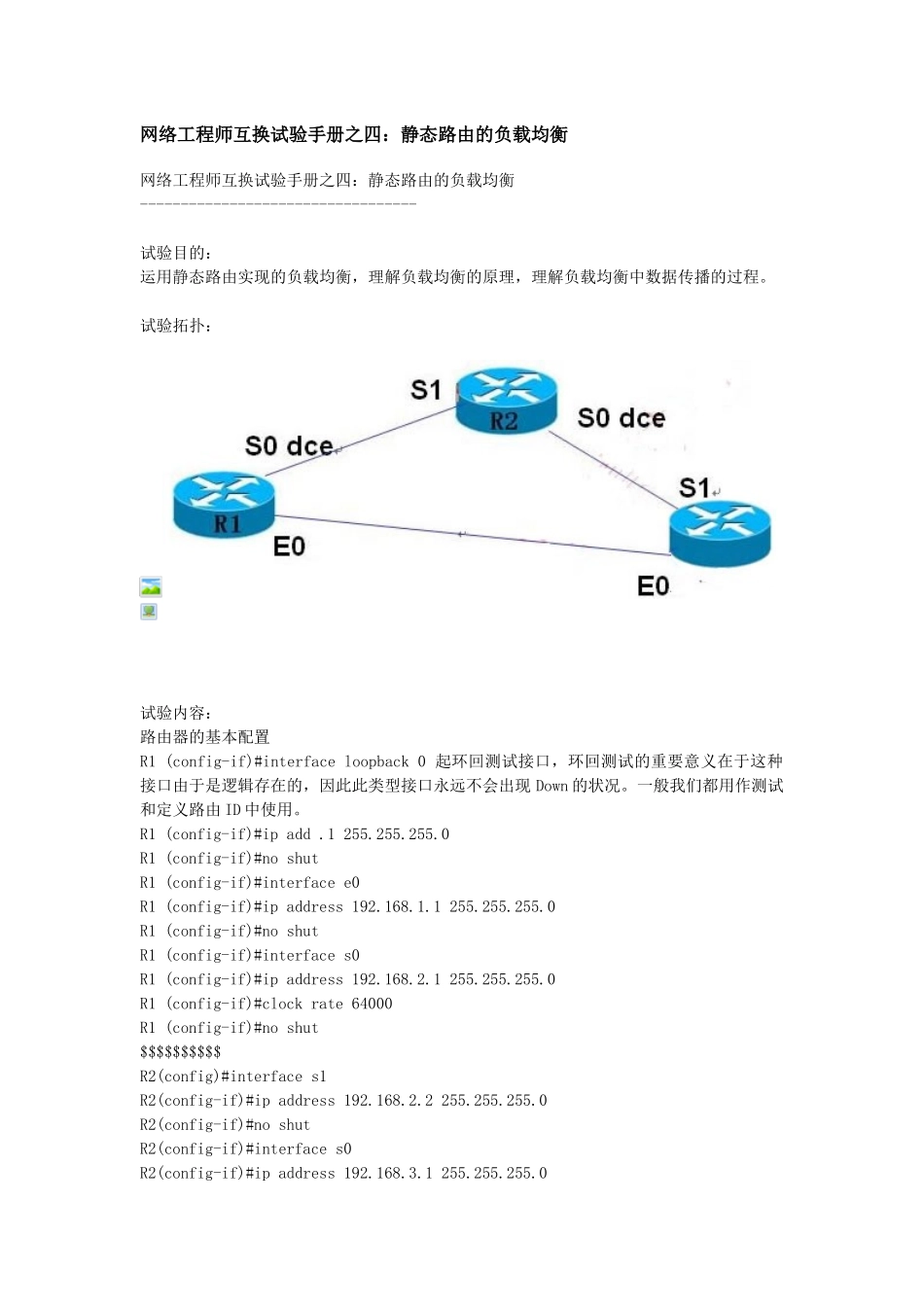

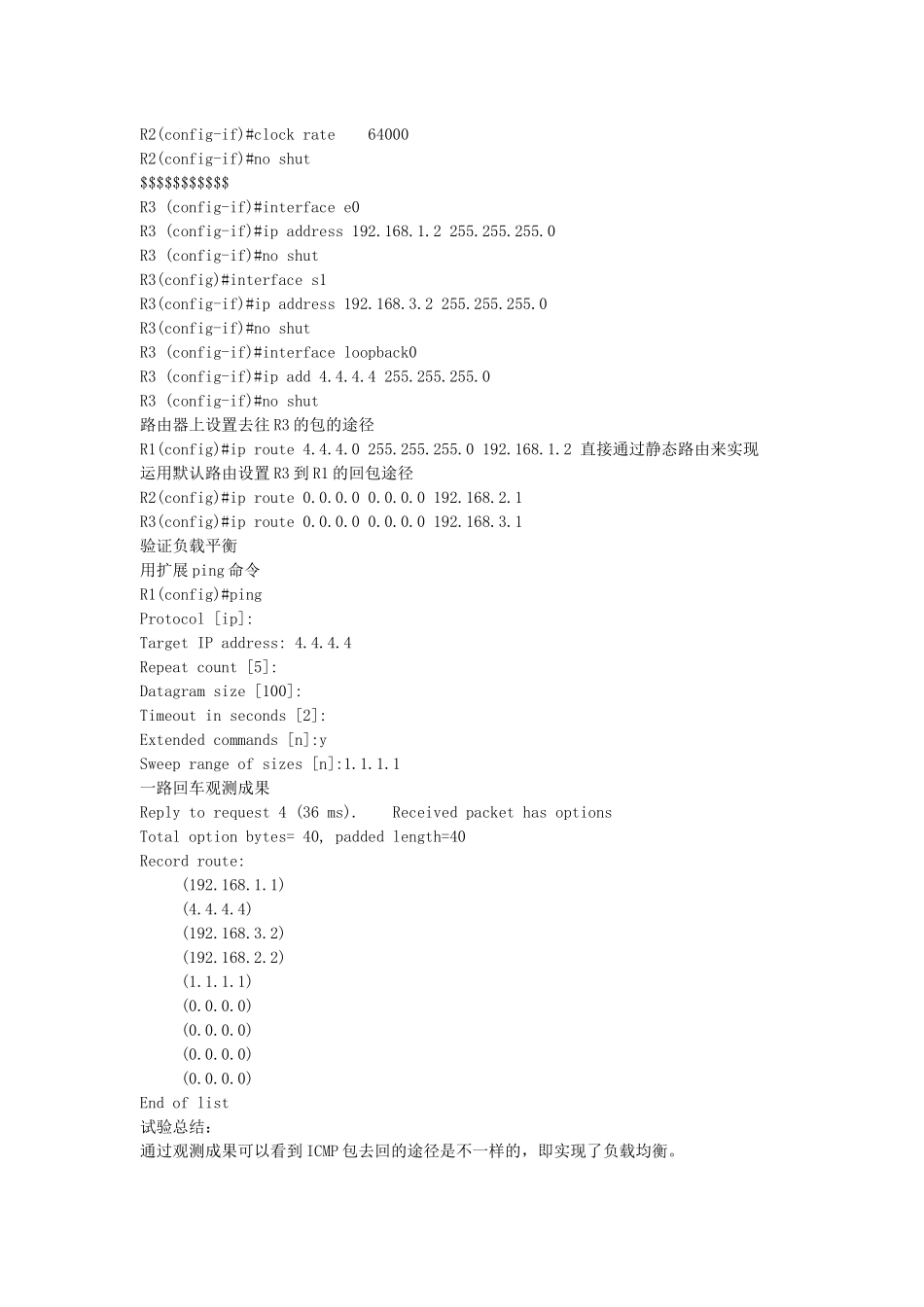

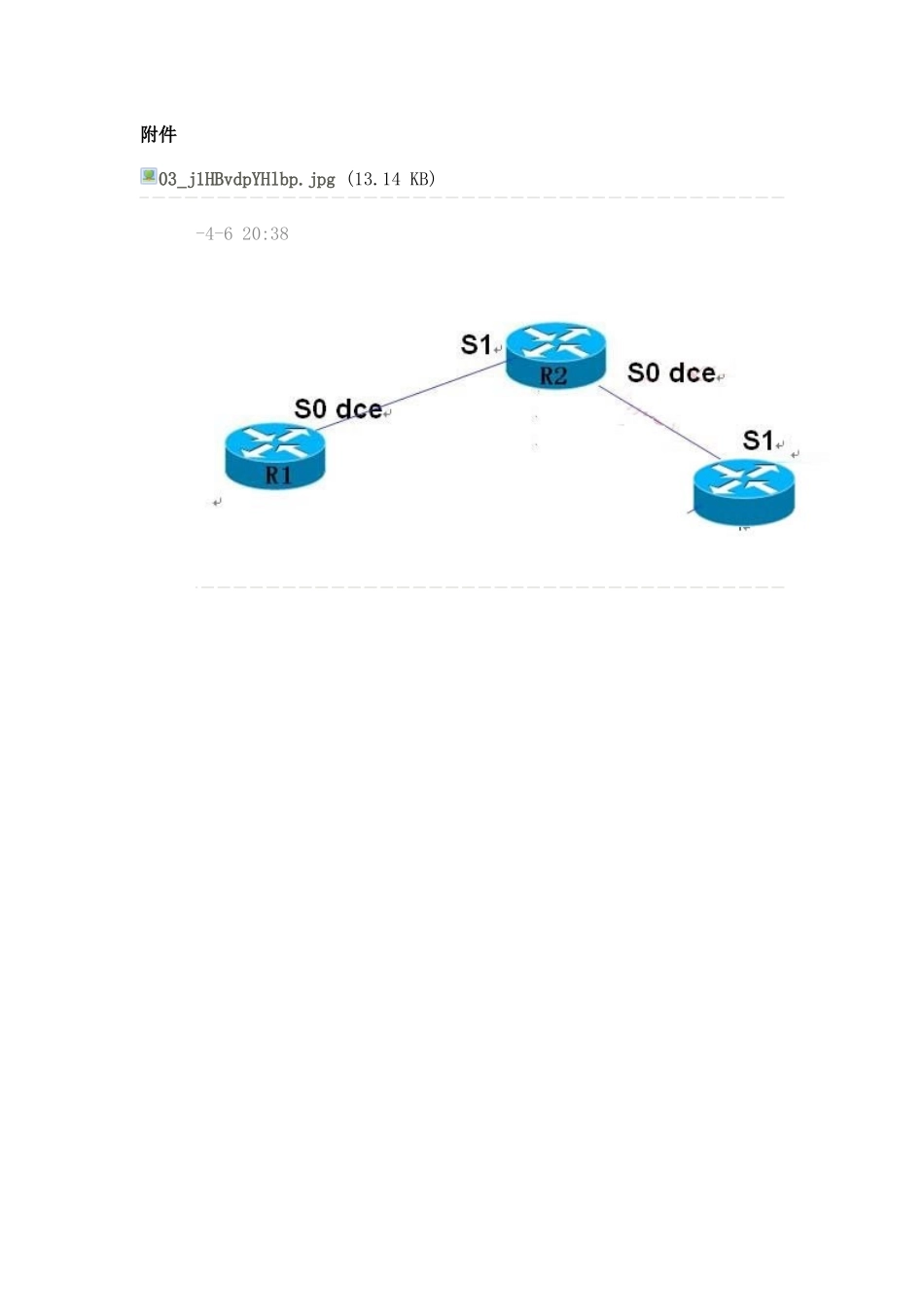

网络工程师互换试验手册之四：静态路由的负载均衡网络工程师互换试验手册之四：静态路由的负载均衡 ----------------------------------试验目的：运用静态路由实现的负载均衡，理解负载均衡的原理，理解负载均衡中数据传播的过程。试验拓扑： 试验内容：路由器的基本配置R1 (config-if)#interface loopback 0 起环回测试接口，环回测试的重要意义在于这种接口由于是逻辑存在的，因此此类型接口永远不会出现 Down 的状况。一般我们都用作测试和定义路由 ID 中使用。R1 (config-if)#ip add .1 255.255.255.0R1 (config-if)#no shutR1 (config-if)#interface e0R1 (config-if)#ip address 192.168.1.1 255.255.255.0R1 (config-if)#no shutR1 (config-if)#interface s0R1 (config-if)#ip address 192.168.2.1 255.255.255.0R1 (config-if)#clock rate 64000R1 (config-if)#no shut$$$$$$$$$$R2(config)#interface s1R2(config-if)#ip address 192.168.2.2 255.255.255.0R2(config-if)#no shutR2(config-if)#interface s0R2(config-if)#ip address 192.168.3.1 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shut$$$$$$$$$$$R3 (config-if)#interface e0R3 (config-if)#ip address 192.168.1.2 255.255.255.0R3 (config-if)#no shutR3(config)#interface s1R3(config-if)#ip address 192.168.3.2 255.255.255.0R3(config-if)#no shutR3 (config-if)#interface loopback0R3 (config-if)#ip add 4.4.4.4 255.255.255.0R3 (config-if)#no shut路由器上设置去往 R3 的包的途径R1(config)#ip route 4.4.4.0 255.255.255.0 192.168.1.2 直接通过静态路由来实现运用默认路由设置 R3 到 R1 的回包途径R2(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.1R3(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.1验证负载平衡用扩展 ping 命令R1(config)#pingProtocol [ip]:Target IP address: 4.4.4.4Repeat count [5]:Datagram size [100]:Timeout in seconds [2]:Extended commands [n]:ySweep range of sizes [n]:1.1.1.1一路回车观测成果Reply to request 4 (36 ms). Received packet has optionsTotal option bytes= 40, padded length=40Record route: (192.168.1.1) (4.4.4.4) (192.168.3.2) (192.168.2.2) (1.1.1.1) (0.0.0.0) (0.0.0.0) (0.0.0.0) (0.0.0.0)End of list试验总结：通过观测成果可以看到 ICMP 包去回的途径是不一样的，即实现了负载均衡。附件03_j1HBvdpYHlbp.jpg (13.14 KB) -4-6 20:38
