广播系统安装施工工艺

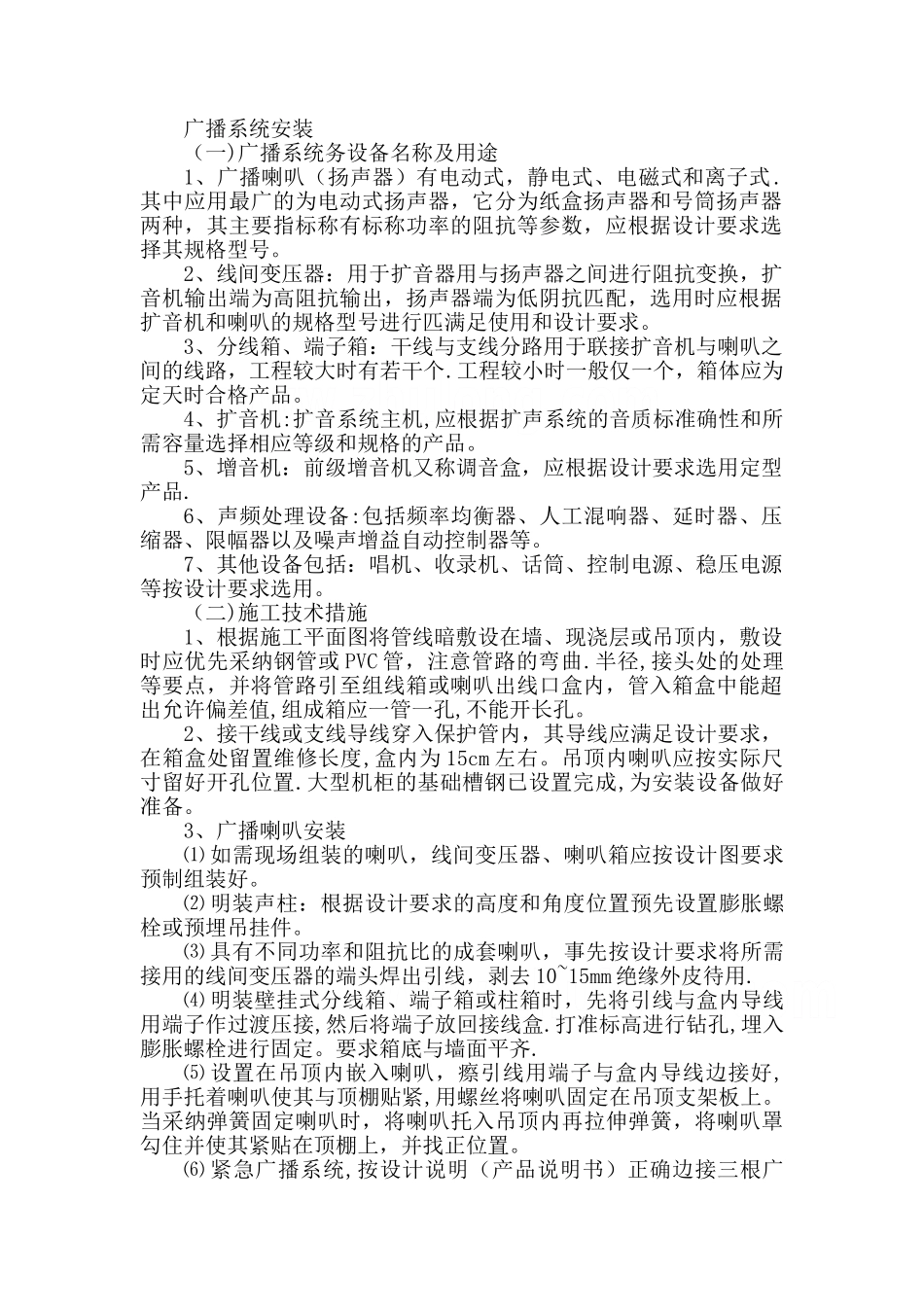

广播系统安装施工工艺_第1页
1/2

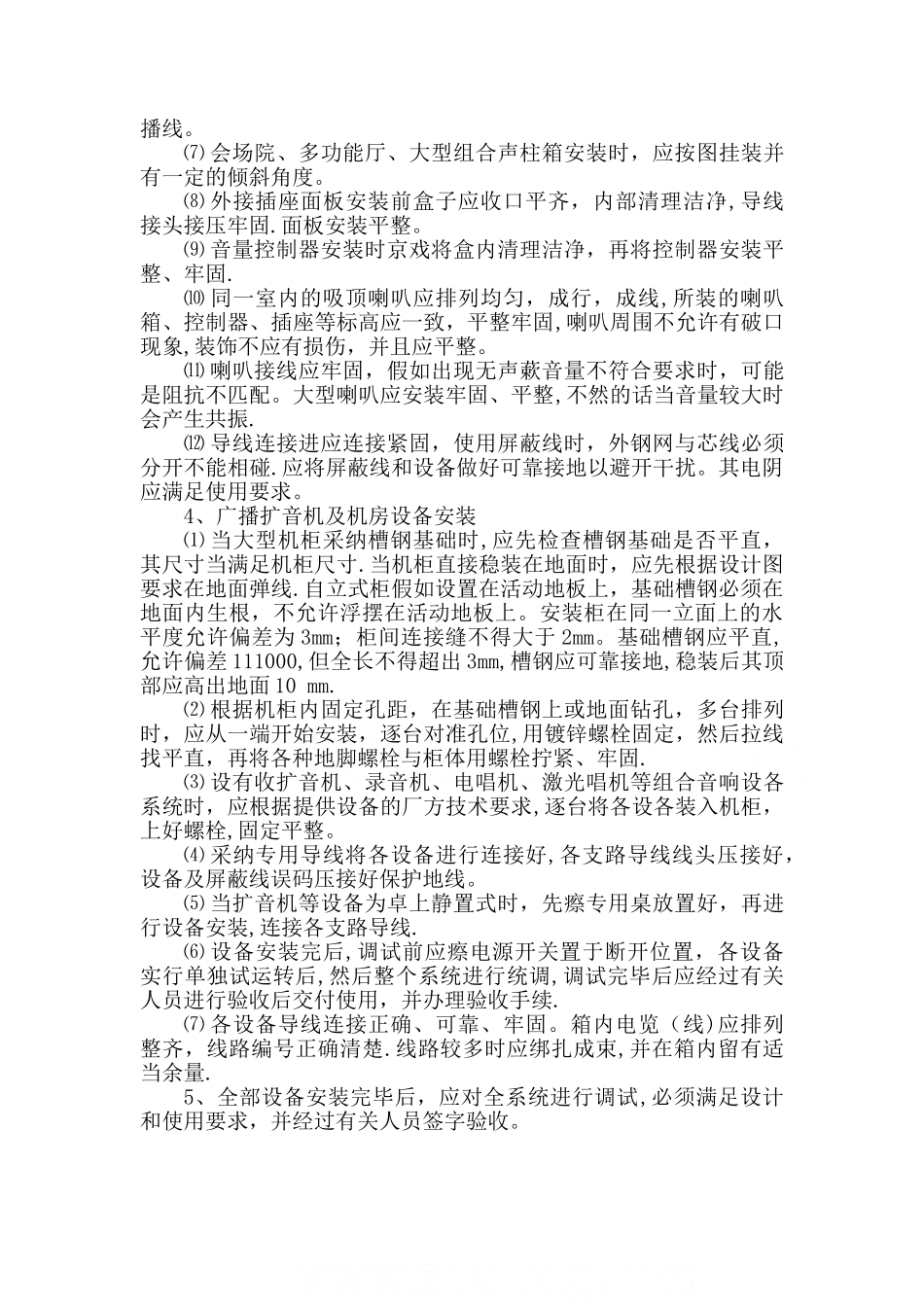

广播系统安装施工工艺_第2页
2/2
广播系统安装(一)广播系统务设备名称及用途1、广播喇叭(扬声器)有电动式,静电式、电磁式和离子式.其中应用最广的为电动式扬声器,它分为纸盒扬声器和号筒扬声器两种,其主要指标称有标称功率的阻抗等参数,应根据设计要求选择其规格型号。2、线间变压器:用于扩音器用与扬声器之间进行阻抗变换,扩音机输出端为高阻抗输出,扬声器端为低阴抗匹配,选用时应根据扩音机和喇叭的规格型号进行匹满足使用和设计要求。3、分线箱、端子箱:干线与支线分路用于联接扩音机与喇叭之间的线路,工程较大时有若干个.工程较小时一般仅一个,箱体应为定天时合格产品。4、扩音机:扩音系统主机,应根据扩声系统的音质标准确性和所需容量选择相应等级和规格的产品。5、增音机:前级增音机又称调音盒,应根据设计要求选用定型产品.6、声频处理设备:包括频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动控制器等。7、其他设备包括:唱机、收录机、话筒、控制电源、稳压电源等按设计要求选用。(二)施工技术措施1、根据施工平面图将管线暗敷设在墙、现浇层或吊顶内,敷设时应优先采纳钢管或 PVC 管,注意管路的弯曲.半径,接头处的处理等要点,并将管路引至组线箱或喇叭出线口盒内,管入箱盒中能超出允许偏差值,组成箱应一管一孔,不能开长孔。2、接干线或支线导线穿入保护管内,其导线应满足设计要求,在箱盒处留置维修长度,盒内为 15cm 左右。吊顶内喇叭应按实际尺寸留好开孔位置.大型机柜的基础槽钢已设置完成,为安装设备做好准备。3、广播喇叭安装⑴ 如需现场组装的喇叭,线间变压器、喇叭箱应按设计图要求预制组装好。⑵ 明装声柱:根据设计要求的高度和角度位置预先设置膨胀螺栓或预埋吊挂件。⑶ 具有不同功率和阻抗比的成套喇叭,事先按设计要求将所需接用的线间变压器的端头焊出引线,剥去 10~15mm 绝缘外皮待用.⑷ 明装壁挂式分线箱、端子箱或柱箱时,先将引线与盒内导线用端子作过渡压接,然后将端子放回接线盒.打准标高进行钻孔,埋入膨胀螺栓进行固定。要求箱底与墙面平齐.⑸ 设置在吊顶内嵌入喇叭,瘵引线用端子与盒内导线边接好,用手托着喇叭使其与顶棚贴紧,用螺丝将喇叭固定在吊顶支架板上。当采纳弹簧固定喇叭时,将喇叭托入吊顶内再拉伸弹簧,将喇叭罩勾住并使其紧贴在顶棚上,并找正位置。⑹ 紧急广播系统,按设计说明(产品说明书)正确边接三根广播线。⑺ 会场院、多功能厅、大型组合声柱箱安装时,应按图挂装并有一定的...
