广石路站高大模板支撑体系专项方案

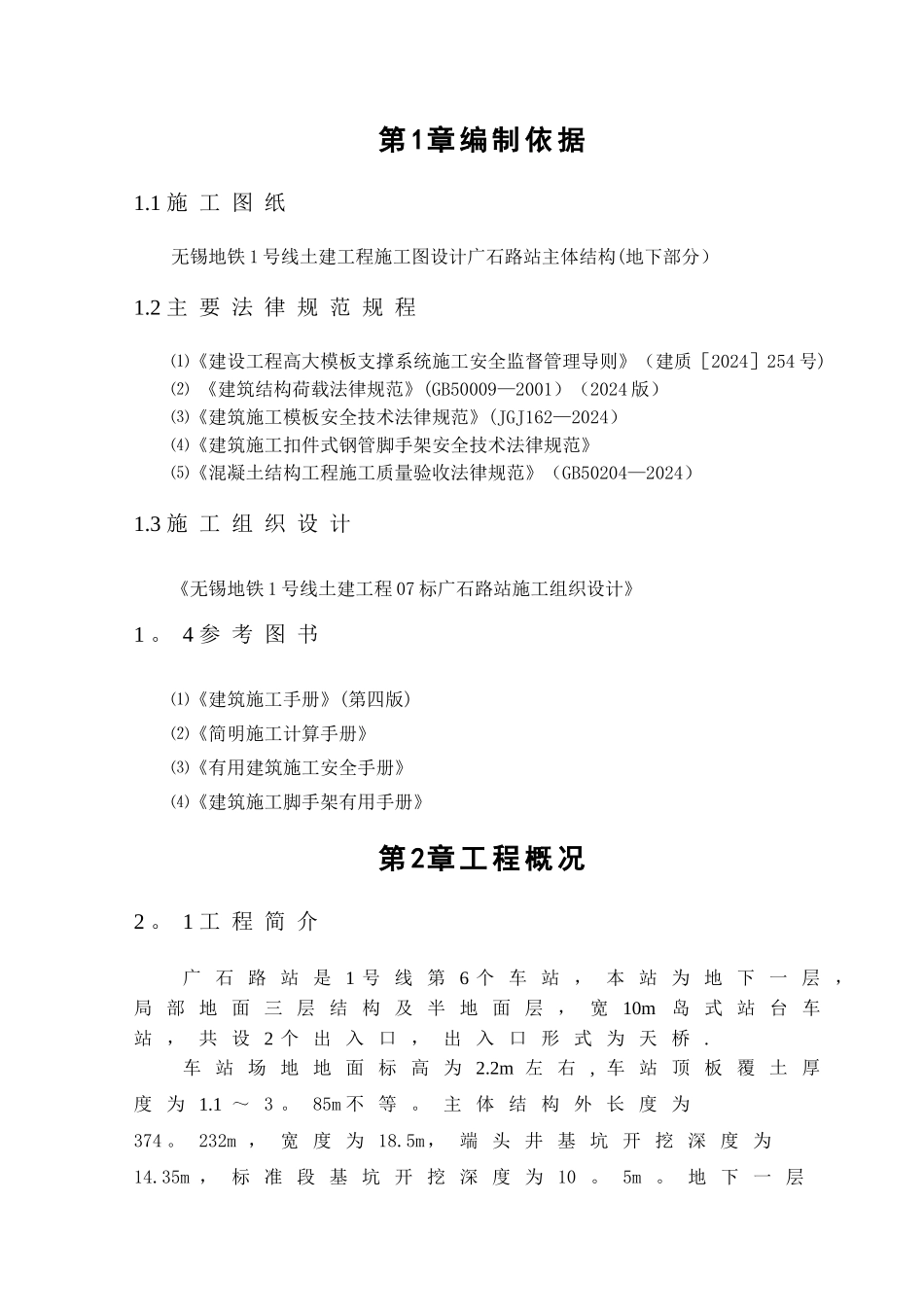

广石路站高大模板支撑体系专项方案_第1页
1/16
广石路站高大模板支撑体系专项方案_第2页
2/16
广石路站高大模板支撑体系专项方案_第3页
3/16
第 1章 编 制 依 据1.1 施 工 图 纸无锡地铁 1 号线土建工程施工图设计广石路站主体结构(地下部分)1.2 主 要 法 律 规 范 规 程⑴《建设工程高大模板支撑系统施工安全监督管理导则》(建质[2024]254 号)⑵ 《建筑结构荷载法律规范》(GB50009—2001)(2024 版)⑶《建筑施工模板安全技术法律规范》(JGJ162—2024)⑷《建筑施工扣件式钢管脚手架安全技术法律规范》⑸《混凝土结构工程施工质量验收法律规范》(GB50204—2024)1.3 施 工 组 织 设 计《无锡地铁 1 号线土建工程 07 标广石路站施工组织设计》1 。 4 参 考 图 书⑴《建筑施工手册》(第四版)⑵《简明施工计算手册》⑶《有用建筑施工安全手册》⑷《建筑施工脚手架有用手册》第 2章 工 程 概 况2 。 1 工 程 简 介广 石 路 站 是 1 号 线 第 6 个 车 站 , 本 站 为 地 下 一 层 ,局 部 地 面 三 层 结 构 及 半 地 面 层 , 宽 10m岛 式 站 台 车站 , 共 设 2 个 出 入 口 , 出 入 口 形 式 为 天 桥 .车 站 场 地 地 面 标 高 为 2.2m 左 右 , 车 站 顶 板 覆 土 厚度 为 1.1 ~ 3 。 85m 不 等 。 主 体 结 构 外 长 度 为374 。 232m , 宽 度 为 18.5m, 端 头 井 基 坑 开 挖 深 度 为14.35m , 标 准 段 基 坑 开 挖 深 度 为 10 。 5m 。 地 下 一 层为 站 台 层 , 地 上 三 层 为 站 厅 层 , 内 部 结 构 为 单 柱双 跨 或 双 柱 三 跨 钢 筋 混 凝 土 箱 型 结 构 , 主 要 构 件尺 寸 如 表 2 。 1 。表2.1 主体结构地下部分主要构件尺寸表结 构 构 件构 件 尺 寸 ( mm)边墙600 、800 、900地下一层板600 、700 、800 、900地下一层梁(宽× 高)1000×1400 、1000×1200 、1200×1600 、1200×1400底板900 、800 、700底梁( 宽× 高)1200×1600 、1200×1800 、1200×1400中柱1200×1000 、1000×1000 、1200×600、1000×500、1200×900、1100×600建 设 单 位 : 无 锡 市 轨 道 交 通 办 公 室 ( 指 挥 部 )设 计 单 位 : 广 州 地 铁 设 计 讨 论 院 有 限 公 司监 理 单 位 : 上 海 建 科 建 设 监 理 咨 询 有 限 公 司监 督 单...
