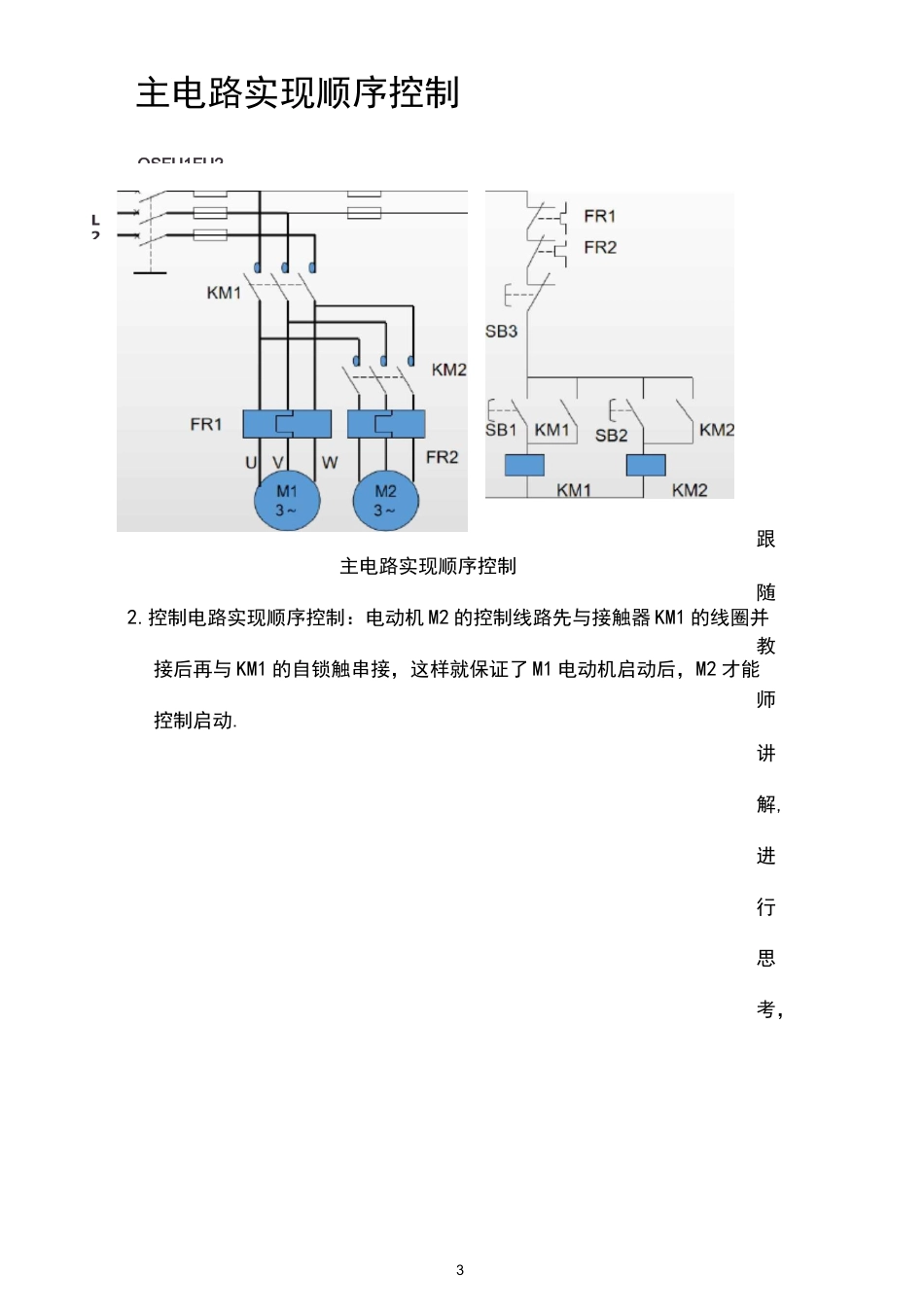

1电动机顺序启停控制》教案时间:2019.5.7 授课教师:邓敏班级:18 机电 4 班课题电动机顺序启停控制类型新授课教学目标1、了解顺序控制电路的种类与用途;2、掌握控制电路实现顺序控制的工作原理;3、根据所学知识能正确设计出两台电动机的顺序启动同时停止控制电路重点1.控制电路实现顺序控制电路分析2。利用时间继电器顺序启动难点电机顺序启动同时停止原理教学方法讲授法案例分析法教学设备多媒体演示教学过程学生活动2一、温习回顾(3min)1。回顾已学的手动控制,点动控制,自锁控制电路原理图学生2。特别注意自锁控制电路的特点跟老二、引入新课(2min)师一1、在日常生活中,有好多事情都有一个先后顺序,比如说我们学校 1的起回实训室,需要先行合上电柜里面的总闸工作台上才会有电,闭合工作台J 顾已面的开关,接线板上面才会通电;再比如教室里面的灯也是先要开总闸学习2、工厂还有车间的机器也是如此,都分配有好几个开的电关,那么这样做的目的是什么?路原对人身安全有一个很高的保障;另外对机器、器械理图,也起到了一个很好的保护作用。为新三、新课学习(30min)课奠顺序控制定基顺序控制:电动机的启动和停止必须按照一定的先后础顺序来完成的控制方式。顺序控制:主电路实现顺序控制,控制电路实现顺序控制1。主电路实现顺序控制:电动机 M2 的主触头在,KM1 主触头的下面,因此只有当 KM1 主触头闭合M1 电机运转起来,电动机 M2 才能运转。学生回答问题跟随教师讲解,进行思考,并3主电路实现顺序控制主电路实现顺序控制2.控制电路实现顺序控制:电动机 M2 的控制线路先与接触器 KM1 的线圈并接后再与 KM1 的自锁触串接,这样就保证了 M1 电动机启动后,M2 才能控制启动.QSFU1FU2L2QSFU1FH1_-J~1U kJ- W7通4控制电路实现顺序启动同时停止控制电路实现顺序控制工作原理:先从控制线路的常开按钮开始,闭合 SB2,KM1线圈得电,它的常开触电闭合,接下来按下 SB3 使得 KM2线圈得电,KM2 常开触电闭合形成自锁,这样两台电动机按照 M1,M2 的先后顺序开始工作,我们发现两台电动机是并行连接的,但是单独按下 SB3 电路是不通的,只有按下SB2,KM1 线圈得电以后,使 KM1 的常开触电闭合,再按下SB3 电动机 M2 才能正常运转。需要注意的是:控制电路实现顺序控制的电路和之前学习的连续控有相同的部分是都有自锁控制。\\\3FUKMKMKMFR1|■ 停止过程 各接 M 器继电器线圈断各主辅触点复动机...
