110kv线路避雷器技术规范VIP专享

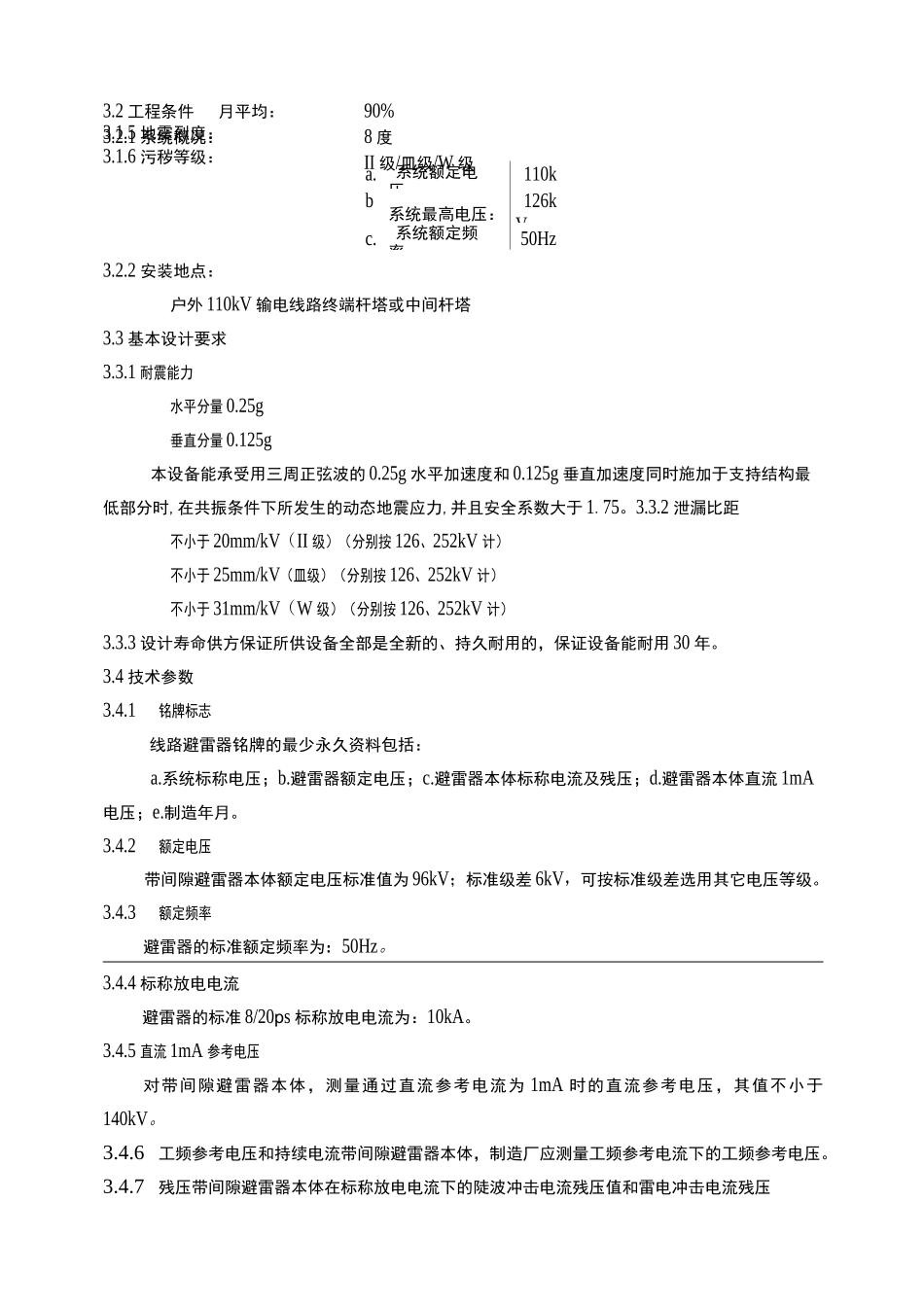

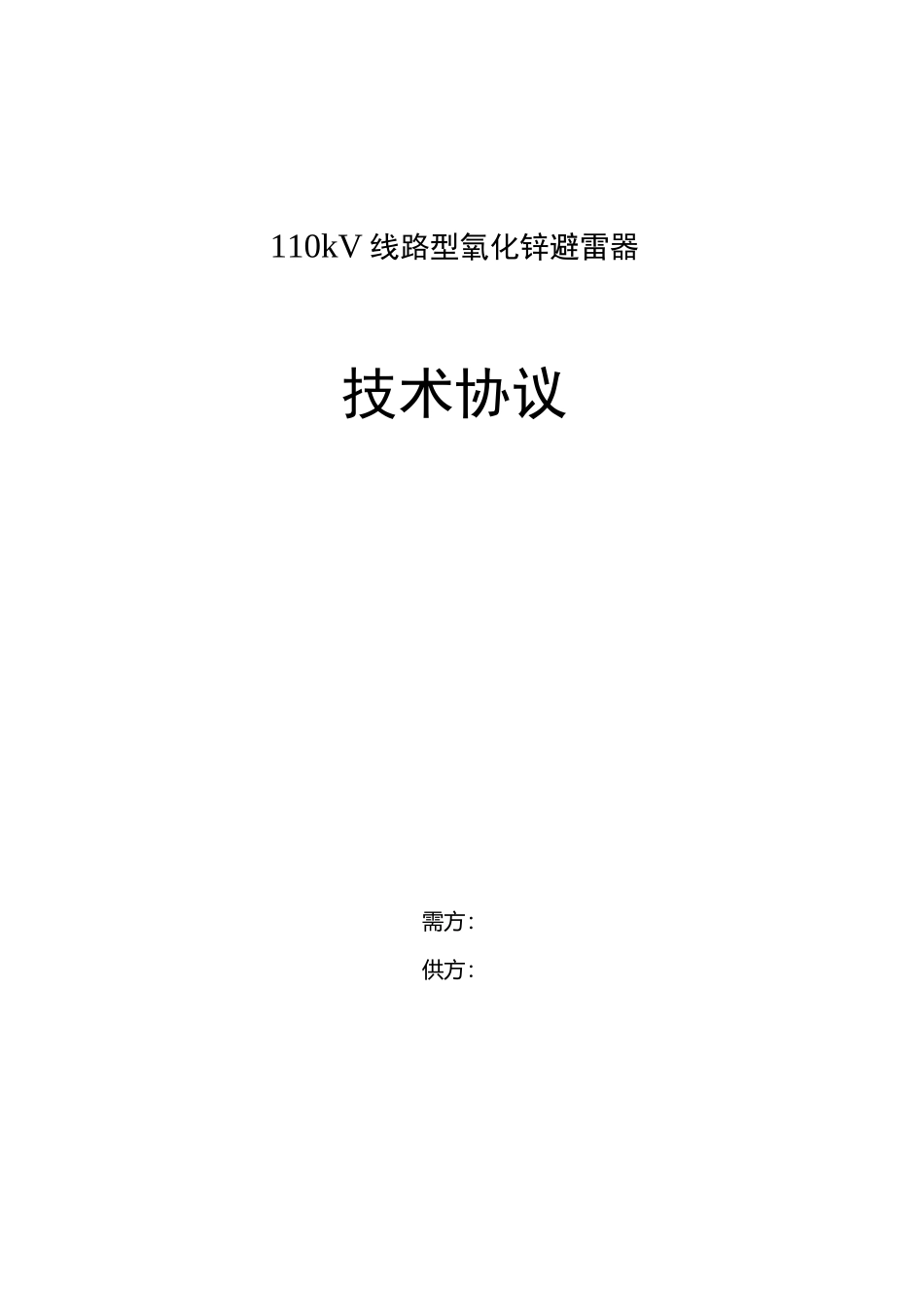

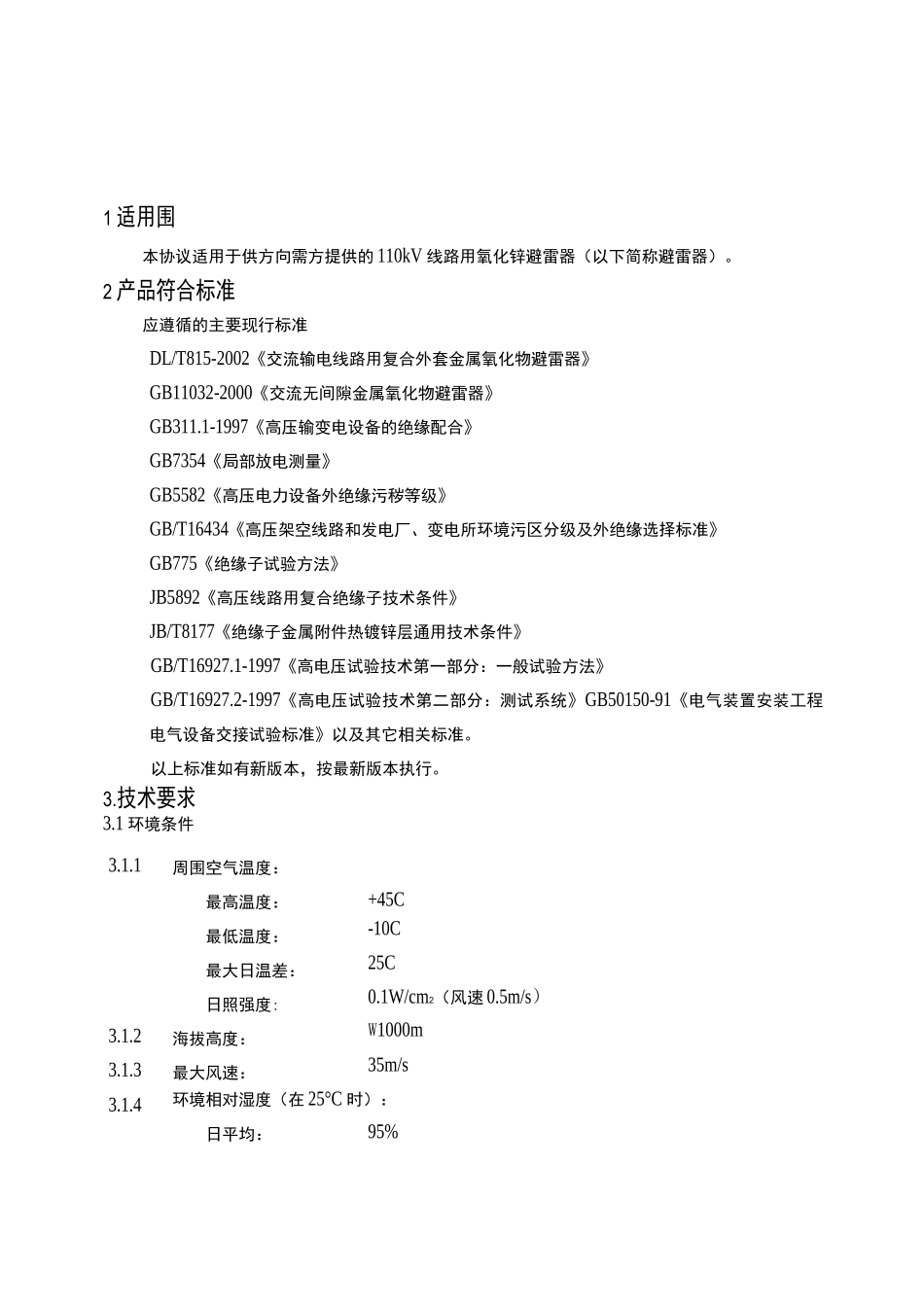

110kV 线路型氧化锌避雷器技术协议需方：供方：1 适用围本协议适用于供方向需方提供的 110kV 线路用氧化锌避雷器（以下简称避雷器）。2 产品符合标准应遵循的主要现行标准DL/T815-2002《交流输电线路用复合外套金属氧化物避雷器》GB11032-2000《交流无间隙金属氧化物避雷器》GB311.1-1997《高压输变电设备的绝缘配合》GB7354《局部放电测量》GB5582《高压电力设备外绝缘污秽等级》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB775《绝缘子试验方法》JB5892《高压线路用复合绝缘子技术条件》JB/T8177《绝缘子金属附件热镀锌层通用技术条件》GB/T16927.1-1997《高电压试验技术第一部分：一般试验方法》GB/T16927.2-1997《高电压试验技术第二部分：测试系统》GB50150-91《电气装置安装工程电气设备交接试验标准》以及其它相关标准。以上标准如有新版本，按最新版本执行。3.技术要求3.1 环境条件3.1.1周围空气温度：最高温度：+45C最低温度：-10C最大日温差：25C日照强度:0.1W/cm2（风速 0.5m/s）3.1.2海拔高度：W1000m3.1.3最大风速：35m/s3.1.4环境相对湿度（在 25°C 时）：日平均：95%3.2 工程条件3.2.1 系统概况：a.系统额定电压：110kVb.系统最高电压：126kVc.系统额定频率：50Hz3.2.2 安装地点：户外 110kV 输电线路终端杆塔或中间杆塔3.3 基本设计要求3.3.1 耐震能力水平分量 0.25g垂直分量 0.125g本设备能承受用三周正弦波的 0.25g 水平加速度和 0.125g 垂直加速度同时施加于支持结构最低部分时,在共振条件下所发生的动态地震应力,并且安全系数大于 1.75。3.3.2 泄漏比距不小于 20mm/kV（II 级）（分别按 126、252kV 计）不小于 25mm/kV（皿级）（分别按 126、252kV 计）不小于 31mm/kV（W 级）（分别按 126、252kV 计）3.3.3 设计寿命供方保证所供设备全部是全新的、持久耐用的，保证设备能耐用 30 年。3.4 技术参数3.4.1铭牌标志线路避雷器铭牌的最少永久资料包括：a.系统标称电压；b.避雷器额定电压；c.避雷器本体标称电流及残压；d.避雷器本体直流 1mA电压；e.制造年月。3.4.2额定电压带间隙避雷器本体额定电压标准值为 96kV；标准级差 6kV，可按标准级差选用其它电压等级。3.4.3额定频率避雷器的标准额定频率为：50Hz。3.4.4 标称放电电流避雷器的标准 8/20ps 标称放电电流为：10kA。3.4.5 直流 1mA 参考电压对带间隙避雷器本体，测量通过直流参考电流为 ...
