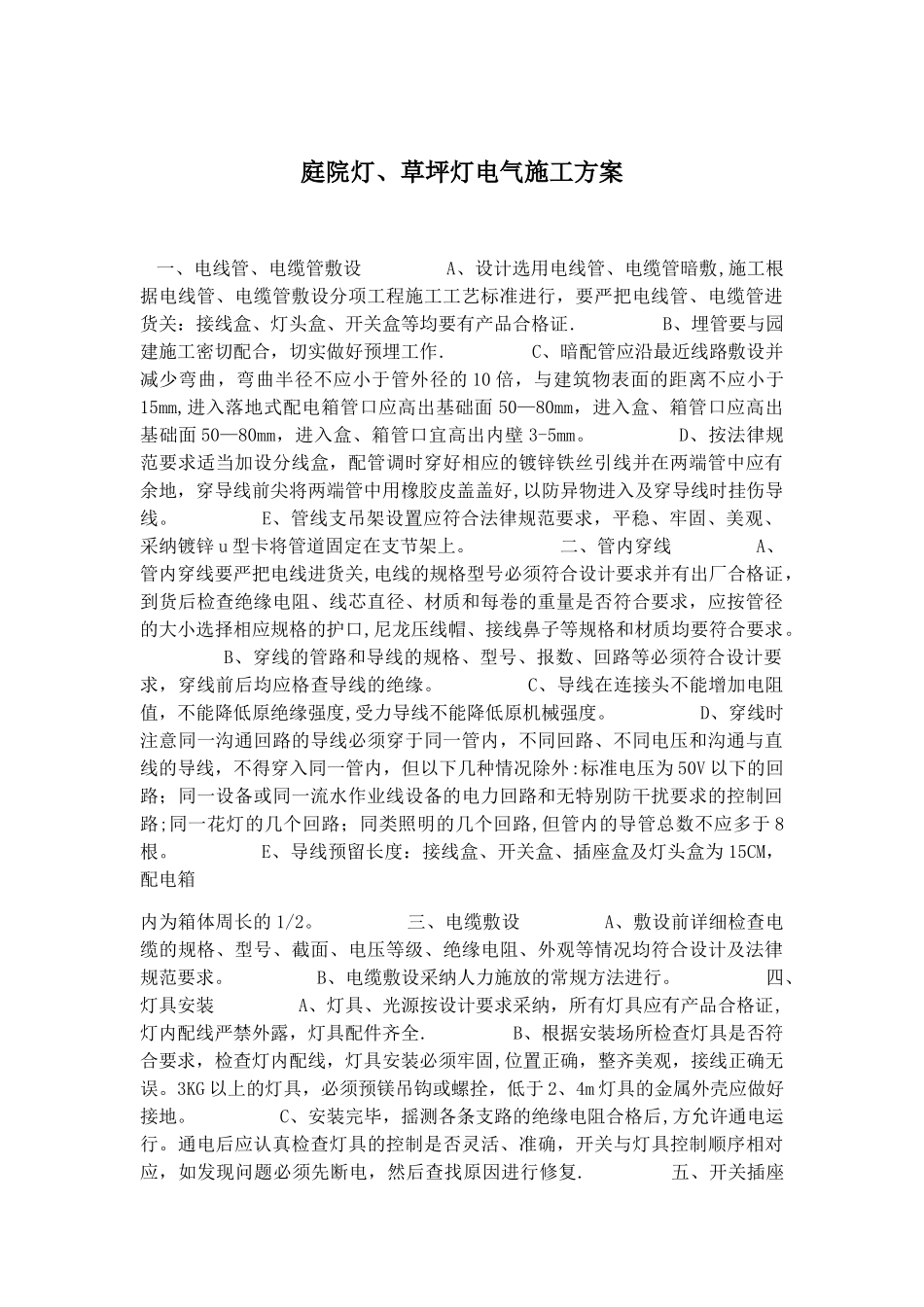

庭院灯、草坪灯电气施工方案 一、电线管、电缆管敷设 A、设计选用电线管、电缆管暗敷,施工根据电线管、电缆管敷设分项工程施工工艺标准进行，要严把电线管、电缆管进货关：接线盒、灯头盒、开关盒等均要有产品合格证
B、埋管要与园建施工密切配合，切实做好预埋工作
C、暗配管应沿最近线路敷设并减少弯曲，弯曲半径不应小于管外径的 10 倍，与建筑物表面的距离不应小于15mm,进入落地式配电箱管口应高出基础面 50—80mm，进入盒、箱管口应高出基础面 50—80mm，进入盒、箱管口宜高出内壁 3-5mm
D、按法律规范要求适当加设分线盒，配管调时穿好相应的镀锌铁丝引线并在两端管中应有余地，穿导线前尖将两端管中用橡胶皮盖盖好,以防异物进入及穿导线时挂伤导线
E、管线支吊架设置应符合法律规范要求，平稳、牢固、美观、采纳镀锌 u 型卡将管道固定在支节架上
二、管内穿线 A、管内穿线要严把电线进货关,电线的规格型号必须符合设计要求并有出厂合格证，到货后检查绝缘电阻、线芯直径、材质和每卷的重量是否符合要求，应按管径的大小选择相应规格的护口,尼龙压线帽、接线鼻子等规格和材质均要符合要求
B、穿线的管路和导线的规格、型号、报数、回路等必须符合设计要求，穿线前后均应格查导线的绝缘
C、导线在连接头不能增加电阻值，不能降低原绝缘强度,受力导线不能降低原机械强度
D、穿线时注意同一沟通回路的导线必须穿于同一管内，不同回路、不同电压和沟通与直线的导线，不得穿入同一管内，但以下几种情况除外:标准电压为 50V 以下的回路；同一设备或同一流水作业线设备的电力回路和无特别防干扰要求的控制回路;同一花灯的几个回路；同类照明的几个回路,但管内的导管总数不应多于 8根
E、导线预留长度：接线盒、开关盒、插座盒及灯头盒为 15CM，配电箱内为箱体周长的 1/2
三、电缆敷设 A、敷设前详细检查电缆的规格
