2025年电气培训考试试题库

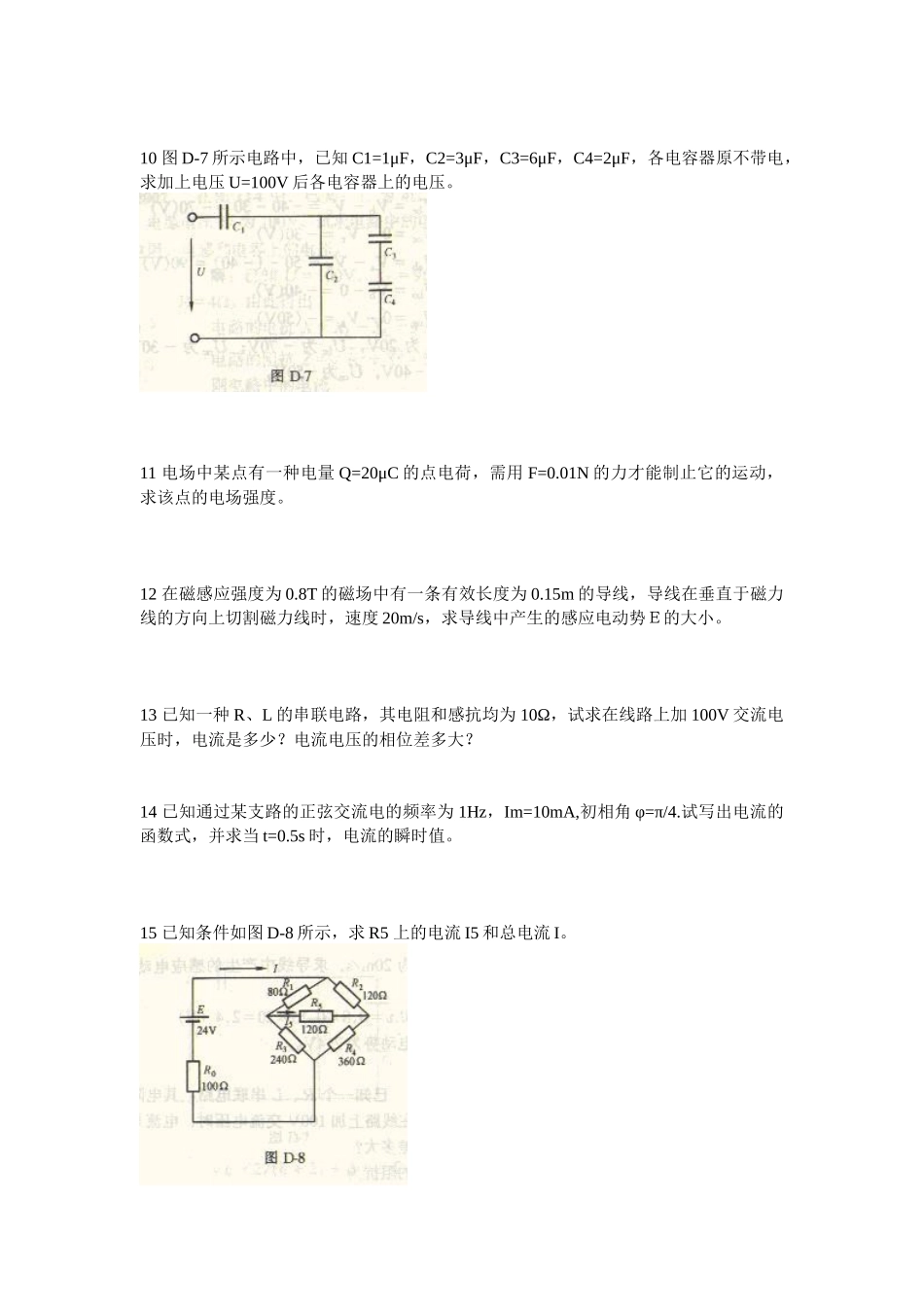

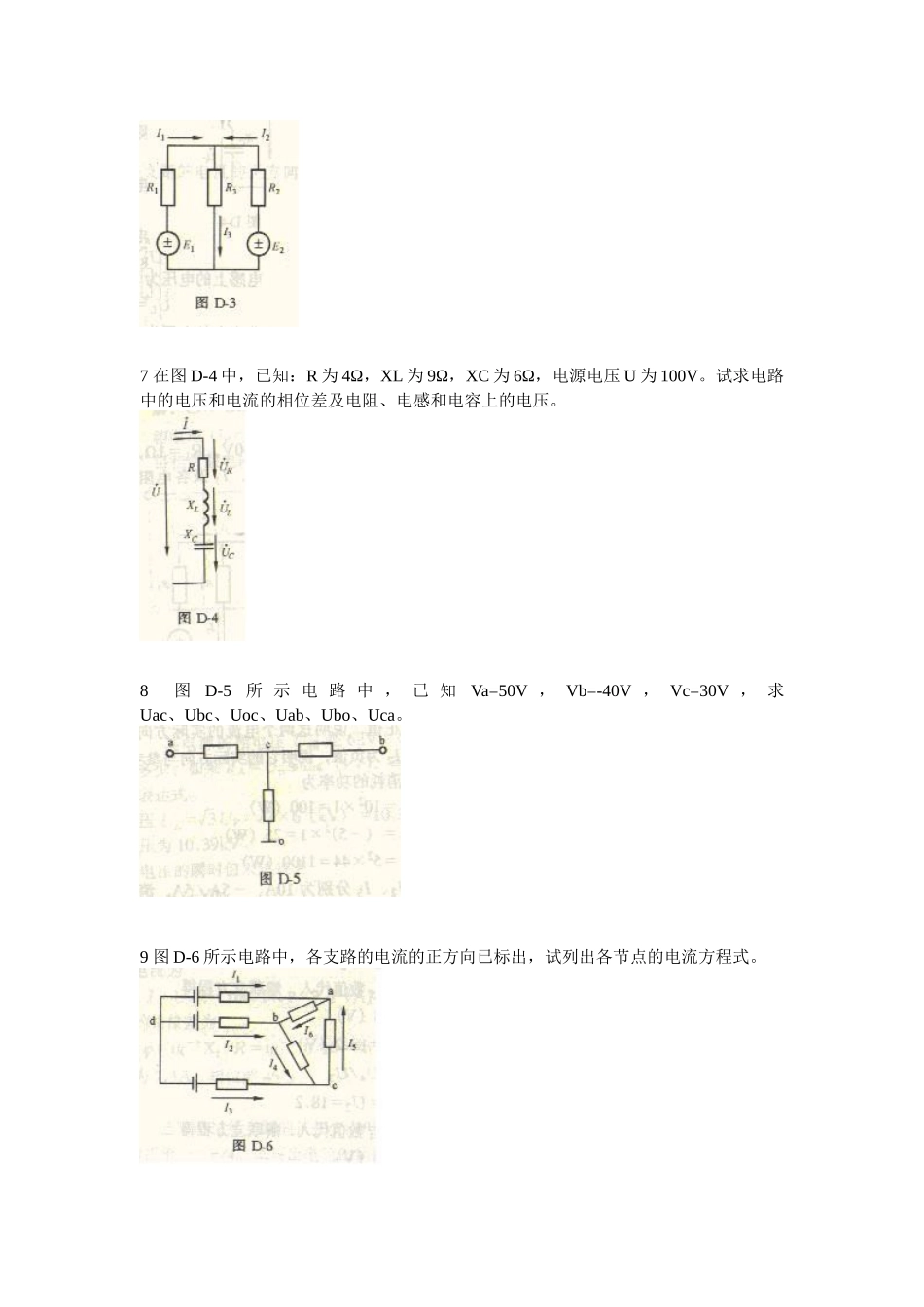

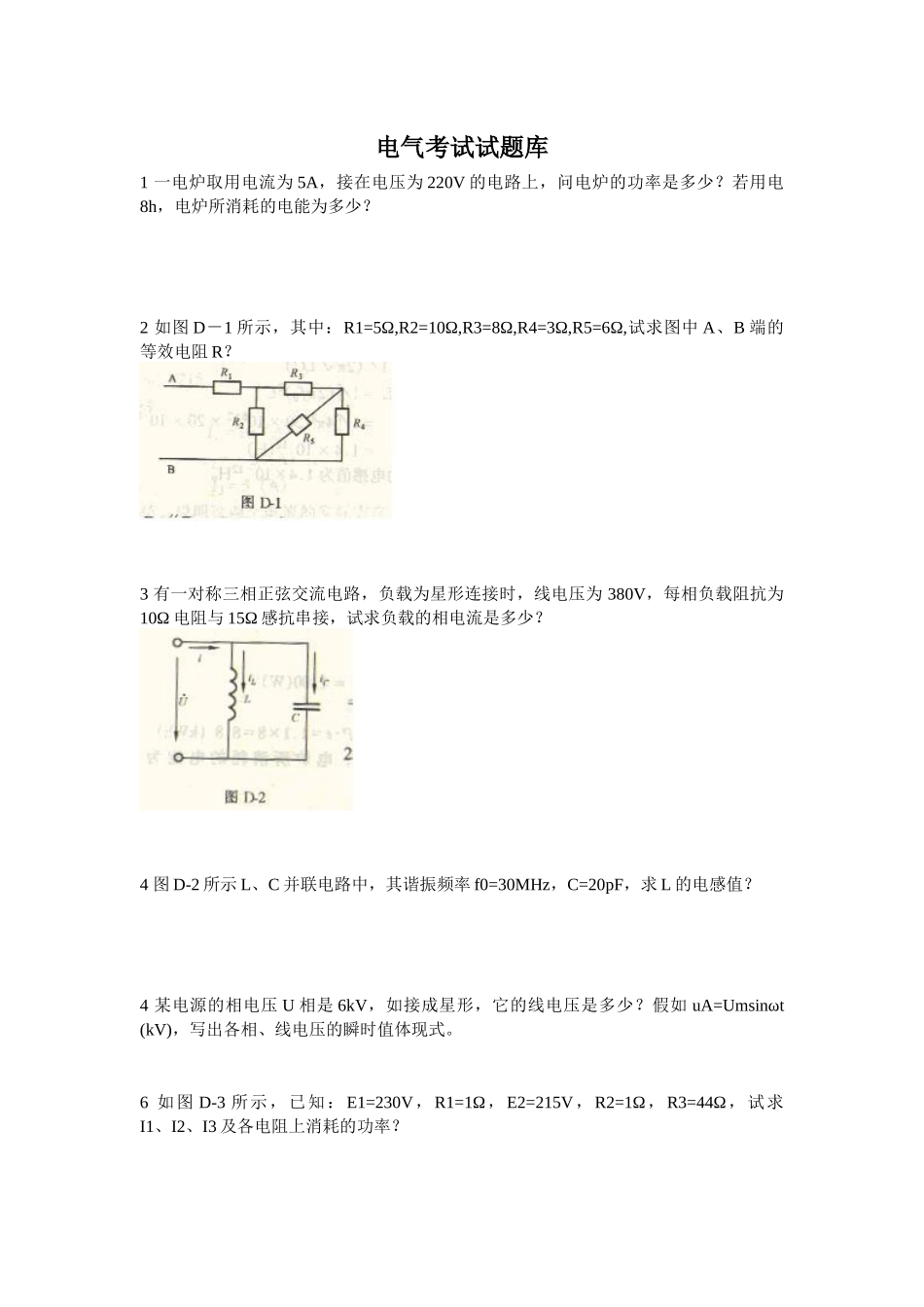

电气考试试题库1 一电炉取用电流为 5A，接在电压为 220V 的电路上，问电炉的功率是多少？若用电8h，电炉所消耗的电能为多少？2 如图 D－1 所示，其中：R1=5Ω,R2=10Ω,R3=8Ω,R4=3Ω,R5=6Ω,试求图中 A、B 端的等效电阻 R？3 有一对称三相正弦交流电路，负载为星形连接时，线电压为 380V，每相负载阻抗为10Ω 电阻与 15Ω 感抗串接，试求负载的相电流是多少？4 图 D-2 所示 L、C 并联电路中，其谐振频率 f0=30MHz，C=20pF，求 L 的电感值？4 某电源的相电压 U 相是 6kV，如接成星形，它的线电压是多少？假如 uA=Umsinωt (kV)，写出各相、线电压的瞬时值体现式。6 如图 D-3 所示，已知：E1=230V，R1=1Ω，E2=215V，R2=1Ω，R3=44Ω，试求I1、I2、I3 及各电阻上消耗的功率？7 在图 D-4 中，已知：R 为 4Ω，XL 为 9Ω，XC 为 6Ω，电源电压 U 为 100V。试求电路中的电压和电流的相位差及电阻、电感和电容上的电压。8 图D-5所 示 电 路 中 ， 已 知Va=50V ， Vb=-40V ， Vc=30V ， 求Uac、Ubc、Uoc、Uab、Ubo、Uca。9 图 D-6 所示电路中，各支路的电流的正方向已标出，试列出各节点的电流方程式。10 图 D-7 所示电路中，已知 C1=1μF，C2=3μF，C3=6μF，C4=2μF，各电容器原不带电，求加上电压 U=100V 后各电容器上的电压。11 电场中某点有一种电量 Q=20μC 的点电荷，需用 F=0.01N 的力才能制止它的运动，求该点的电场强度。12 在磁感应强度为 0.8T 的磁场中有一条有效长度为 0.15m 的导线，导线在垂直于磁力线的方向上切割磁力线时，速度 20m/s，求导线中产生的感应电动势Ｅ的大小。13 已知一种 R、L 的串联电路，其电阻和感抗均为 10Ω，试求在线路上加 100V 交流电压时，电流是多少？电流电压的相位差多大？14 已知通过某支路的正弦交流电的频率为 1Hz，Im=10mA,初相角 φ=π/4.试写出电流的函数式，并求当 t=0.5s 时，电流的瞬时值。15 已知条件如图 D-8 所示，求 R5 上的电流 I5 和总电流 I。16 正弦交流量的频率分别为 50Hz 和 820kHz 时，它们的周期和角频率各为多少？17 如图 D-9 所示，R1=R2=R3=R4，求等效电阻 R。18 将 220V、100W 的灯泡接在 220V 的电源上，容许电源电压波动±10%（即 242-198V），求最高电压和最低电压时灯泡的实际功率。19 有一单相全波整流电路，规定输出直流电压为 110V，电流为 3A。试计...
